光纜交接箱規格圖文并茂

寧波遠捷通信設備有限公司提供多種型號的光交箱,廠家直接供貨價格優勢明顯,本公司提供的遠捷光纜交接箱質量過硬,價格優惠。無跳纖光纜交接箱廠家|免跳接光纜交接箱圖片|室外光纜交接箱價格|SMC光纜交接箱|光交箱資料介紹，光交箱（光纜交接箱）圖文詳細介紹主要是用于光纜接入網中主干光纜與配線光纜交接處的接口設備。按材質分類 1.可分為IP65級不銹鋼和不飽和聚酯玻璃纖維增強材料（SMC）2.按運營商可分類，光交箱（單網、三網合一、四網合一）主要幾種、3.按照使用場合不同，可分為室內型和室外型兩種，并可以落地、架空、壁掛安裝。4.按配接方式：可分直融與PCL盒式、插片式 。

光纜交接箱規格圖文并茂

光纜交接箱特點：

       1交接箱具有配線、熔接、貯纖、調纖功能，有頑強地抗野外環境的性能，并能抵受劇烈的氣候變化和惡劣的工作環境，箱體密封性能良好，防護等級達IP65級要求。

       2箱體可為前開門或前后開門，箱內有充足的布纖、貯纖空間，有足夠的繞線盤、掛線鉤，方便用戶操作。

模塊化設計，布局合理，功能多，密度大。

       3采用防盜門鎖形，安全可靠，具有良好的防破壞功能。箱體有靈活的進出光纜結構和靈活的內連接結構。

       4可采用FC、SC 、ST型適配器，適配器40°斜角，可避免弧光直射人眼。

       5光纜加強芯根據客戶需要，也可采用光纜固定罩殼形式，適用于普通和帶狀光纜。

       6箱體共有兩層地，一層為保護地，光纜加強芯與保護地相接。另一層為機架地，該兩層地之間互不相通，分別通過各自的接地線通向機房大地。

       7在箱體內設有專門的光纜直通熔接區，兩端光纜在直通熔接區內連通。

       8箱體底部高、空間大，便于光纜引入時有更大的曲率半徑，安裝操作施工方便。

       9機架有良好的接地系統，機內塑料件采用阻燃材料。

光纜交接箱性能：
光纜交接箱是安裝在戶外的連接設備，對它根本的要求就是能夠抵受劇變的氣候和惡劣的工作環境。它要具有防水氣凝結、防水和防塵、防蟲害和鼠害、抗沖擊損壞能力強的特點。它必須能夠抵御比較惡劣的外環境。因此，箱體外側對防水、防潮、防塵、防撞擊損害、防蟲害鼠害等方面要求比較高；其內側對溫度、濕度控制要求十分高。按國際標準，這些項目高標準為IP66。但能達到該標準的箱體外殼并不多。目前國內使用的光纜交接箱箱體主要有：原裝德國KRONE箱體，箱體采用不飽和聚酯玻璃纖維增強材料（SMC），在防水、防潮、防撞擊損害方面有較好的性能。國內參照KRONE箱體的仿制品是以鐵質為主的金屬箱體（一般達到IP65標準）。對于金屬箱體，由于其在防水氣凝結方面的低劣性能，注定不會得到大量使用，并逐漸被淘汰。國內一些仿制品由于材料性能問題導致箱體在防水氣凝結和抗沖擊兩項性能上與引進德國的KRONE有較大差異，另外由于密封膠條抗老化性能較差，在防水、防塵兩項性能上表現也一般。當然在光纜交接箱安裝位置的外環境比較好時，降低性能要求，減少投資也是可以接受的。

光纜交接箱優勢：

*運用無跳接光交箱的設計理念，減少配纖適配器和跳纖，減少通信故障點和插損，提升網絡安全；

*解決光分路器的管理與擴容；

*配線區尾纖定長2米，且配備有序的尾纖管理中心，界面清晰；

*增加了光分單元，滿足光纖點對點，點對多點綜合發展需求；

*全面模塊設計，按需配置，應用靈活，降低成本；

使用條件：

• 工作溫度：-40℃～+60℃

• 相對濕度：≤95% （+40℃時）

• 大氣壓力：70～106Kpa

• 貯運溫度：-40℃～+60℃

• 防潮防雨防塵防盜符合 YD/T988-1998標準

• 光電性能

  1連接器損耗（包括插入、互換、重復）≤0.5dB

  2插入損耗：≤0.2dB

  3互換性附加損耗：≤0.2dB

  4重復性附加損耗：≤0.1dB（插拔1000次后）。

  5回波損耗：FC/PC≥40dB FC/UPC≥50dBFC/APC≥60dB 6插拔耐久壽命大于1000次。

  7機架高壓防護地與機架間絕緣電阻大于1000MΩ（500V/DC）。

  8機架高壓防護地與機架間通以直流電3000V歷時1分鐘不擊穿且無飛弧現象發生。

  適用性能指標

  1標稱工作波長：850nm、1310nm、1550nm。

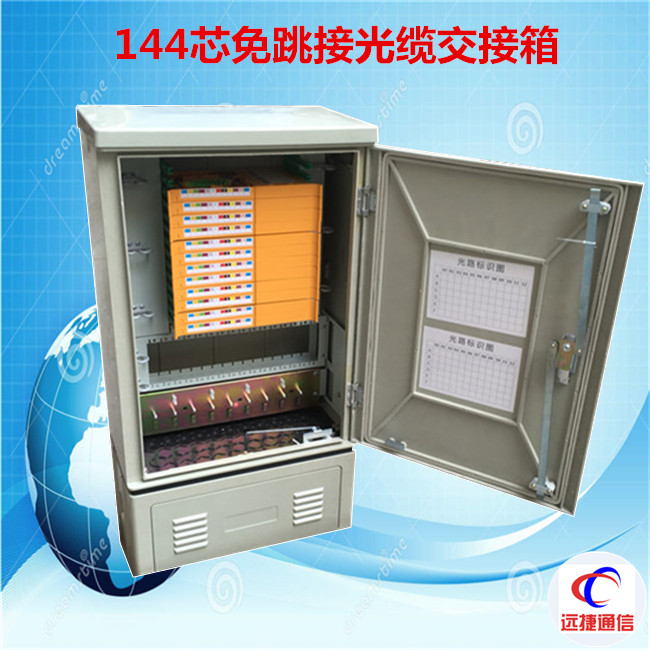

  2光纖活動連接器：符合GB/T12707-1991標準規定。免跳接光交箱針對光纖接入網中光分支節點處于室外環境而設計的光纖配線設備。該系產品具有對光纖的接續、端接、貯存、分路處理及調度等功能，并支持落地及架空安裝方式。

• 箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在外端應能承受的垂直壓力大于200N

• 光交箱操作說明

  a.光纜從箱體底部引入，在光纜固定區進行光纜的開剝與固定；

  b.開剝后的光纖使用護套管保護，經箱體右側的過線區，引入相應的主干、配線熔接區；

  c.光纖在主干熔接區中，與尾纖進行熔接并成端；

  d.配線區每層分為熔接和儲纖兩個區域，光纖在右側熔纖區與尾纖熔接,尾纖盤繞存儲于左側的儲區盤，使用尾纖時從配線區左側，經線環連接至分路器；

  e.將跳線一端連接主干適配器，另一端從主干區左側經繞線區至分光區左側，連接分路器，進行分光和跳接；

  f.光纜固定區左側為直熔單元，用于光纜的直通。

• 【遠捷通信】產品售后服務

   為創造名牌，提高企業知名度，樹立企業形象，我公司本著“一切追求高質量，用戶滿意為宗旨”的精神，以“優惠的價格、周到的服務、可靠的產品質量”的原則向您鄭重承諾：

  一、產品質量承諾：

  1、 產品的制造和檢測均有質量記錄和檢測資料。

  2、 對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。

  二、產品價格承諾：

  1、為了保證產品的高可靠性和先進性，系統的選材均選用國內或國際優質名牌產品。

  2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以優惠的價格提供給貴方。

  三、交貨期承諾：

  產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。

  四、售后服務承諾：

  1、服務宗旨：快速、果斷、準確、周到、

  2、服務目標：服務質量贏得用戶滿意

  3、服務效率：保修期內或保修期外如設備出現故障，供方在接到通知后，維修人員在24小時內可達到現場并開始維修。

  4、 服務原則：產品保修期為十二個月，在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按成本價計。
