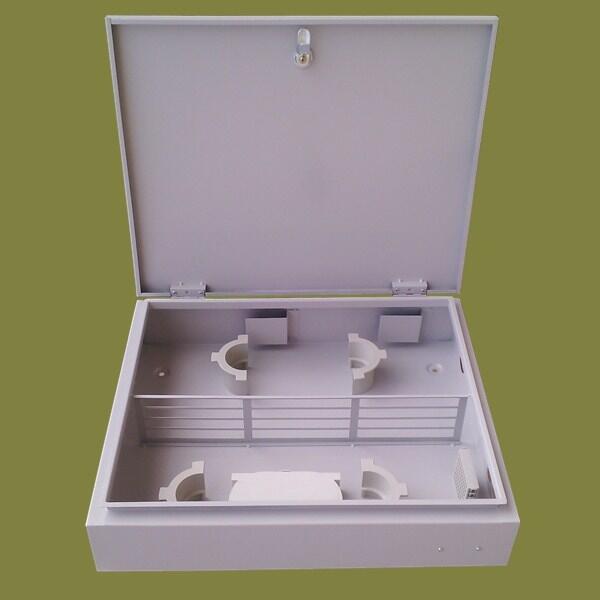

光纖配線箱-圖文講解、是光傳輸系統中一個重要的配套設備，主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡運行和靈活使用有著重要的作用。過去，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點。現在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。安裝方式：<壁掛式，掛壁式，掛桿式，抱桿式，墻掛式，抱箍式，直熔式，尾纖式>室內外、產品容量：12芯、24芯、36芯、48芯、60芯、72芯、96芯、144芯光纖配線箱，光纖直熔箱，光纖分支箱，光纖分線箱，光纖分纖箱，光分路器箱，光纜分纖箱，光纜分線箱，光纜配線箱，室外分纖箱，室內分線箱，光纖樓道箱，光纜樓道箱，壁掛式配線箱，抱桿式分線箱，嵌入式配線箱，多媒體信息箱，ODB配線箱

服務熱線：13884490068 【微信同號】

機械性能

連接器插拔耐久性壽命>1000次。

全程曲率半徑控制，保證在任何位置光纖的曲率半徑大于 30mm。

對每一路光纖均作出明確的標識，從而避免了維護過程中拆卸可能導致的混亂。

阻燃：符合 GB5169.7 實驗A 要求。

電氣性能

連接器衰減（插入、互換、重復）≤0.3dB；

回波損耗:APC型≥60dB，UPC 型≥50dB，PC型≥40dB；

高壓防護接地裝置：

絕緣電阻：≥1000MΩ/500V（直流）。

耐電壓：≥3000V（直流）/1min，不擊穿、無飛弧。

接地線截面積：>6mm2 ，接地處有明顯的接地標志。

各種接頭端接方便，安裝靈活。

有抽屜式和固定式等多種規格；

模塊化光纖配線箱端接更方便，使用更靈活；

支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等；

在1U的空間最多可端接48芯LC或MT-RJ（24個雙口LC或24個MT-RJ）光纖連接頭；

密閉管理；

前面操作，安裝迅速方便；

高度1U，內置兩組光纖盤繞環；

凹入隱藏式或者齊平鑲嵌式安裝。

應用范圍

光纜的引入、固定及開剝保護、光纖的熔接及保護、尾纖的儲存、跳纖的儲存及管理、光纖的固定連接及交叉連接等功能；同時能根據客戶的要求安裝光分路器、波分復用器等增值模塊單元。

用于配線間和設備間光纜的端接、使用和管理。

束狀尾纖，又稱尾纖束，只有一端有連接頭，而另一端是一根光纖的斷頭，通過熔接與其他光纜纖芯相連，常出現在光纖終端盒內，用于連接光纜與終端設備。尾纖分為多模尾纖和單模尾纖。多模尾纖為橙色，波長為850nm，傳輸距離為500m，用于短距離互聯。單模尾纖為黃色，波長有兩種，1310nm和1550nm，傳輸距離分別為10km和40km。 它由12根尾纖組成，顏色依次為：藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅、淺藍。

同類型產品種類有：12芯FC束狀尾纖，12芯SC束狀尾纖，12芯FC帶狀尾纖，12芯SC帶狀尾纖，12芯FC防水尾纖，4芯尾纖，6芯尾纖，8芯尾纖，12芯尾纖。插芯端面為PC/UPC/APC研磨.

產品特性：束狀尾纖由符合全色譜規范的康寧緊套光纖，外包芳綸纖維加強元件，再包裹具有一定阻燃性能的聚氯乙烯外護套構成，廣泛應用于傳輸線路與終端設備之間的密集連接。

用途 ：CATV、 局域網/接入網、 電信網絡/Gigabit數據網絡測試、醫療設備、其它工業應用

特點 ：

◆ 符合ANSI, Bellcore,TIA/EIA,IEC等國際標準及國內電信行業標準

◆ 實現了光纖傳輸的活動連接

◆ 插入損耗小，回波損耗大

◆ 良好的互換性和重復性

技術指標：◆ 重 復 性： ≤0.1dB

◆ 互 換 性： ≤0.2dB

◆ 插拔次數：>1000次

◆ 抗拉強度：0~15Kg
