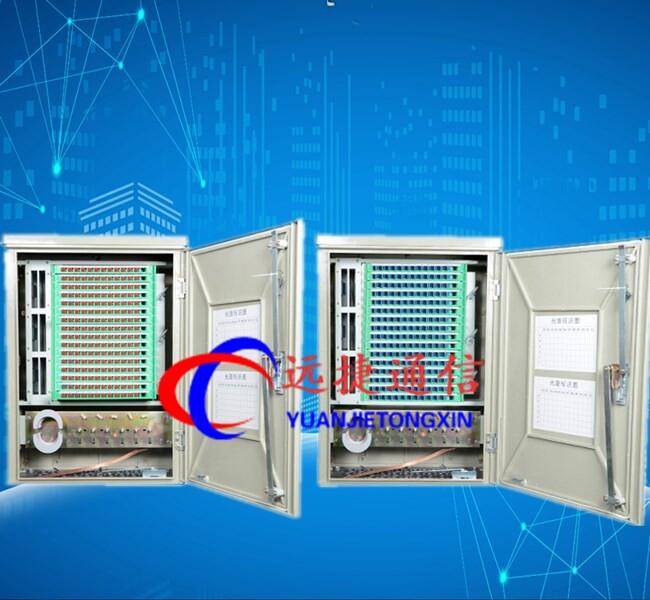

光纜交接箱配置圖文講解

室外落地安裝，有常規配線款、免跳接款、三網及四網融合款式，完美適用于各種不同運營商施工要求。用于光傳輸網絡中主干光纜與配線光纜交接點處的接口設備，用于實現光纜的固定和保護、光纜熔接成端、光纖熔接點保護、光纖線路分配與調度、內部設備防護和其它增值模塊安裝等功能。
室外光纜交接箱|SMC光交箱|不銹鋼交接箱|免跳接光交箱|落地式交接箱|三網合一光交箱（中國電信|中國聯通|廣電網絡|移動通信專用，配線容量：96芯、144芯、216芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯光纜交接箱）FTTH三合一光纜交接箱是用于光纖接入網三網主干光纜與FTTH小區配線光纜節點處的接口設備，可以實現大容量光纖的熔接、終端存儲以及調度等功能。該產品的應用，減少了三網的重復線路建設，精簡線路，美化環境

按材質分類，可分為IP65級不銹鋼和不飽和聚酯玻璃纖維增強材料（SMC）。
按容量分類，光纜交接箱主要有48 芯、72芯、96 芯、144 芯、288 芯、360芯、576芯，720芯，960芯，1152芯，1440 芯幾種。
結構
一般的光纜交接箱均由：箱體、一體化熔接盤、光纜固定板、 掛纖柱幾部分組成。
特點
l 交接箱具有配線、熔接、貯纖、調纖功能，有頑強地抗野外環境的性能，并能抵受劇烈的氣候變化和惡劣的工作環境，箱體密封性能良好，防護等級達IP65級要求。
l 箱體可為前開門或前后開門，箱內有充足的布纖、貯纖空間，有足夠的繞線盤、掛線鉤，方便用戶操作。
l 模塊化設計，布局合理，功能多，密度大。
l 采用防盜門鎖形，安全可靠，具有良好的防破壞功能。箱體有靈活的進出光纜結構和靈活的內連接結構。
l 可采用FC或SC型適配器，適配器40°斜角，可避免弧光直射人眼。
l 光纜加強芯根據客戶需要，也可采用光纜固定罩殼形式，適用于普通和帶狀光纜。
l 接地方式：箱體共有兩層地，一層為保護地，光纜加強芯與保護地相接。另一層為機架地，該兩層地之間互不相通，分別通過各自的接地線通向機房大地。
l 在箱體內設有專門的光纜直通熔接區，兩端光纜在直通熔接區內連通。
l 箱體底部高、空間大，便于光纜引入時有更大的曲率半徑，安裝操作施工方便。
l 機架有良好的接地系統。
l 機內塑料件采用阻燃材料。
使用條件
工作溫度：-40℃～+60℃
相對濕度：≤95% （+40℃時）
大氣壓力：70～106Kpa
貯運溫度：-40℃～+60℃
防潮防雨防塵防盜符合 YD/T988-1998標準
技術參數
l 絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻應不小于2x104MΩ,試驗電壓為直流電500V。
l 耐電壓水平：接地裝置與箱體金工件之間的耐電壓水平應不小于3000V（直流電）1min不擊穿無飛弧。
l 光纖連接器損耗（含插入、互換、重復性）不大于0.5dB。
l 光纖連接器回波損耗：PC型≥40dB UPC型≥50dB APC型≥60dB
l 光纖連接器插拔耐久壽命>1000次
l 箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在外端應能承受的垂直壓力大于200N
功能要求
1．光纜固定與保護功能：應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2．光纜終接功能：應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能：通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能：光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5．容量：每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。
安裝說明
1.落地安裝時：先在預制的水泥基座上按安裝尺寸預留4個M12的地腳螺釘, 地腳螺釘凸出基座表面約為150mm，安裝時先打開設備門，將設備內底部的兩個插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的地腳螺釘擰緊，合上基座面板，插好插銷，鎖緊面板。
2.架空安裝時：在站臺適當位置留出4個φ13孔,根據安裝尺寸將設備固定可靠。
