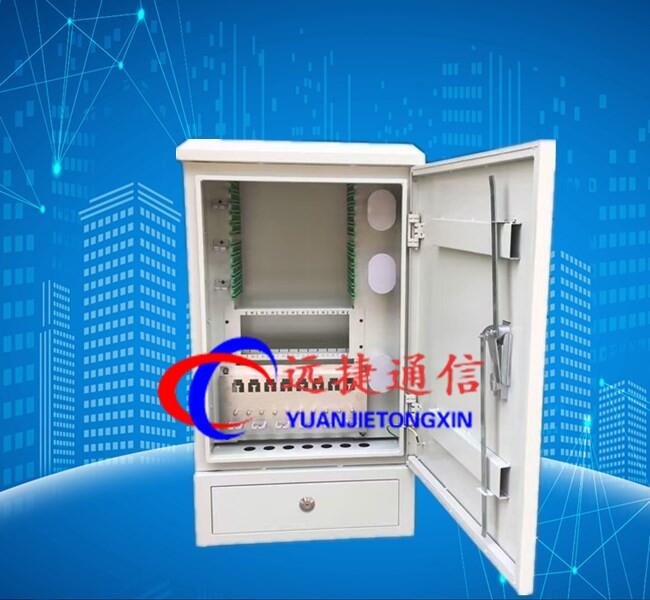

?光纜交接箱是用于室外的主干光纜與配線光纜連接的接口設備，能夠實現光纖的接續和配線有直接連接和交叉連接的功能。

?采用熔配一體化抽à-式模塊，使交接箱容量大，密度高。

?箱體采用高強度SMC聚脂箱體，具有良好抗腐蝕、耐老化性能，能抵受劇烈的氣候變化以及適應惡劣的工作環境。

?箱體具有良好的密封性能，防護等級達到GB/T4208 IP65級。

?具有很好的安裝性能及防破壞功能。

?箱體具有安全可靠的光纜固定與接地保護裝置。

?光纜交接箱體箱材料為SM,容量0～576芯。

技術特性:

?高壓防護接地與機箱絕緣電阻：≥20000MΩ/500V(DC)

?箱高壓防護接地與機箱間耐壓≥15000V(DC)/1min，不擊穿，無飛弧。

?箱體靜負荷能力：殼蓋≥980N，側表面≥980N，門鉸鏈≥200N

?機箱的密封防護等級：達到GB4208標準中IP65級

工作環境:

?環境溫度：-45℃～+80℃

?相對濕度：40℃時小于95%

?大氣壓力：70～106Kpa

產品概述光纜交接箱是室外光纜接入網中主干光纜與配線光纜節點處實現室外光纖配線的設備，可以實現光纖的直通、盤儲、和光纖的熔接、調度功能。能夠實現光纖 的接續和配線直接連接和交叉連接。模塊化設計，布局合理，功能多，密度大，插卡式及機架式光路單元可以混合安裝，易于站點配置、擴容和維護。 產品特點    ■具有配線、熔接、貯纖、調纖功能。    ■裝有備用熔纖盤，直熔單元共24芯；配線144芯，288芯，576芯。    ■采用適配器卡條結構，兼容FC、SC、ST等多種不同型號適配器。    ■適配器安裝偏轉30度角，確保尾纖彎曲半徑。    ■有可靠的光纜固定和接地保護裝置，適合于單芯和帶狀光纜的成端。    ■有頑強的抗野外環境的性能，能抵受劇烈的氣候變化。    ■箱體厚實，密封良好，隔熱、防水、防潮，防護等級達IP65級要求。    ■采用防盜門三點式門銷鎖定，安全可靠。    ■有光纖水平及垂直方向管理繞線環，充足的布纖、貯纖空間。    ■有良好的接地系統。    ■塑料件采用SMC塑料；鈑金件采用不銹鋼箱體。

光纜開剝示意圖

1.2直熔區：一個直熔單元可安裝12塊熔接盤，每個熔接盤滿足束狀光纜或帶狀光纜12芯過路熔接。

1.3外線區（主干與配線）：由12芯熔配一體化托盤（含尾纖、適配器、熔纖盤）組成，用于外線區（主干、配線）光纜光纖與尾纖的熔接與成端，適用于束狀光纜和帶狀光纜，12芯熔配一體化托盤的適配器方向朝向繞纖輪，便于光分路器尾纖的管理。

1.4光分路器區：光分路器集中安置區，用于盒式光分路器的安裝。

1.5閑置尾纖管理中心：采用適配器對應存纖或盒式存纖方式，用戶可根據需求為 “預連接”的光纖選擇不同的保護管理方式。

三、產品技術特點

1） 高密度、大容量，應用范圍廣闊；

2） “即插即用型分光器”設計，減少初期投資，解決光分路器的管理與擴容；

3） 采用免跳纖的設計理念（尾纖型光分路器的應用理念），即減少配纖適配器和跳纖，又減少通信故障點和插損，提升網絡安全；

4） 連接方便，路由檢查快捷，維護界面清晰 ；

5） “停車場”式概念，為“預連接”的光纖提供保護管理，便于業務管理；其存纖方式可根據用戶需要作盒式存纖，也可作適配器對應存纖；

6） 優秀的線纜管理，全程的半徑保護與余纖存儲；

7） 封閉機箱，防塵，外形美觀；

8)  規范，滿足光纖彎曲半徑大于30mm ；

9） 同時滿足帶狀光纜和非帶狀光纜的使用需要；

10）具有安全、可靠的光纖存儲、保護功能；

11）標識清楚，每芯光纖的接續和分配有明顯的標識；

12）模塊化設計，每個模塊均可單獨取出，便于施工和維護；

塑料ABS光纜分纖箱系列產品

一．小尺寸塑料12芯光纜分纖箱

產品圖片：

1.     產品尺寸：230*210*70mm。產品銷售價格50元

2.     產品材質：塑料ABS合金料加PC阻燃劑

3.     產品關鍵詞：塑料光纜分纖箱，塑料光纖分纖箱，塑料光纖配線箱，塑料光纖樓道箱，塑料光纖箱，塑料室外分纖箱，室外分纖箱，室外光纜分纖箱，室外光纖配線箱，室外光纜交接箱，室外樓道箱，光纖寬帶箱，網絡寬帶箱，網絡配線箱，光纖分纖箱，壁掛式光纖分纖箱，抱桿式光纖配線箱，以上關鍵詞前面可以加12芯，塑料，抱桿，壁掛，室外，ftth,光纖入戶，低價小尺寸，等詞隨意組合

一、概念

GPX-12型光纖配線箱FTTH光網絡中的客戶端配線設備，主要用于光傳輸終端的成端熔接、分光、配線輸出等功能，能有效的對光纜進行終接、保護及管理，為光網絡傳輸過程中的必要設備。

二、產品特點

2.1本產品有工程塑料阻燃ABS盒聚碳酸脂材料混合經造后高溫住塑成型，有塑料中的合金鋼美稱，產品外形線條流暢，抗沖擊能力強，防護能力可達IP55級。

2,2本產品為多用途配線設備，既能當光分線箱使用也能當光分器箱使用，操作方便靈活。

2.3采用獨特的防盜鎖設計，箱體開閉靈活，防護性能良好。

2.4采用獨特的活動鉸鏈結構，施工時能方便的將箱蓋卸下、裝上以利用于溶接配線工作。

2.5采用翻板式結構，能高密度的配置端口和分光設施。

三、使用方式

3.1分線箱式使用：當不用分光方式工作時，采用24只SC型適配器作為連接器使用，輸入輸出光纜每邊成端24個SC插頭完成光路連通盒分配工作。

3.2光分路器箱使用方式一：當需要使用盒式光分路器盒時，科將1分16或1分32的盒時光分器置放于盒底的盤纖系統中固定，即可作為光分路箱使用。

3.3光分路器箱使用方式二：當需要使用插片12芯ABS塑料分纖箱批發 供應PLC盒式光分箱 光分路器樓道箱批發式光分路器時，可將1分8的插片式光分路器1個或2個插入翻版正面的卡盒中固定，既可作為光分路器箱使用。

3.4光分路器箱使用方式三：當同時需要使用盒式、插片式光分路器時，可將盒式光分器置放在下層而將插片式光分路器置放于上層使用。

四、安裝和使用

4.1安裝方法：將箱體打開，取下箱蓋，從附件包中去出塑料膨脹釘3套，在指定位置打好墻孔，放入螺栓，從底盒正面用3個螺釘擰緊即可。

4.2布放光纜：

a尾纖于室外光纜開剝50mm左右后熱熔接；

b將熱熔接后的熱熔管放置在翻版反面熔接卡槽上；

c將室外光纜鋼芯線固定在盒底加強芯固定位上，將防水鎖頭鎖緊；

d將適配器放置子中間翻版適配器卡位上尾纖熔接室外光纜后，插頭卡在適配器內；

e用戶皮線光纜采用快速連接器鏈接時，拉出皮線光纜黑色進纜堵頭，把皮線光纜穿入箱體，箱內皮線光纜預留一定的長度盤在盒底盤纖掛耳內，裝上快速連接接頭即可。

f未布纜的進纜孔用光纜堵頭封住，防止灰塵進入盒體。

五、環境條件：

1、工作溫度：—40°~+60°C;

2、相對濕度：93%（at+40°C);

3、大氣壓力：62kpa~101kpa(近似海拔0~5000米）

4、插入損耗：≤0.35dB；

5、回撥損耗：≥50dB；

6、插拔耐久性能：＞1000次

7、絕緣電阻：≥1000MΩ/500v(DC)

8、耐壓：＞3000v(DC)/1min不擊穿，無飛弧。

安裝孔距：本箱體采用3點固定方式，上方2點、下方1點，按裝簡潔方便，上下方直線距離為307毫米，左右之間水平距離為197毫米。

二．大尺寸塑料12芯光纖分纖箱

產品圖片：

1.   產品規格：260*235*85mm，產品銷售價格55元。

2.   產品材質：塑料ABS工程塑料。
