三網合一MODF光纖總配線架作用及特點說明

【遠捷通信：OMDF（MODF）光纖總配線架、576芯光纖總配線架、648芯光纖總配線架、720芯光纖總配線架、1152芯光纖總配線架、1296芯光纖總配線架、1440芯光纖總配線架】OMDF光纖總配線架 YJ-GPX81E 電信、移動、聯通、廣電、鐵通、網通

OMDF光纖總配線架、MODF光纖總配線架（通信機房布線）

品牌：遠捷通信

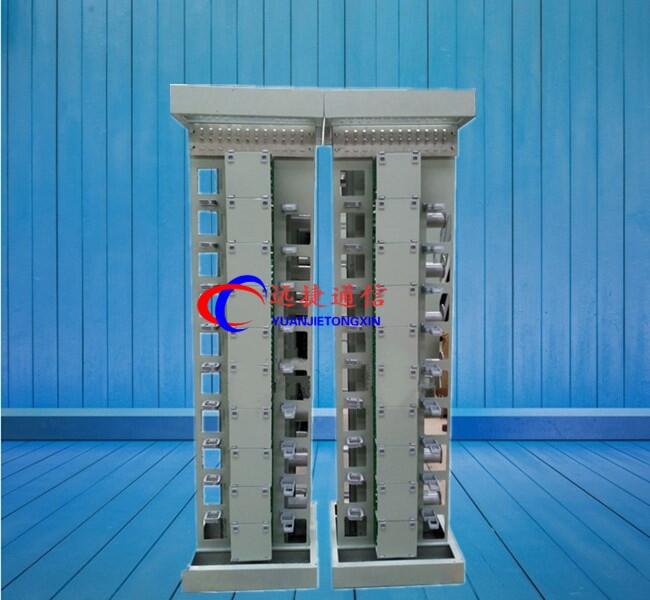

型號：YJ-GPX81E/3W-GPX720G-D型

類型：OMDF光纖總配線架

材質：冷軋板

用途：機房總布線

顏色：電腦灰

產地：浙江省寧波慈溪市

『YUANJIEA』MODF光纖總配線架OMDF光總配線架|MODF光纖總配線架|OMDF光纖配線架|中華人民共和國通信行業標準光纖配線架YD/T 778-2006《光纖配線架》Q/CT 2354-2011《中國電信光總配線架技術要求》FTTH接入層光纖分配架|光纖跳線架規格（288芯,576芯,648芯,720芯,792芯,864芯,960芯,1152芯,1440芯光纖總配線架） (Opticalfiber Main Distribution frame,簡稱OMDF)。OMDF的功能多樣化。

OMDF光纖總配線架又稱光纖配線柜,是用于光纖通信網絡中對光纜,光纖進行終接,保護,連接及管理的配線設備。在本設備上可以實現對光纜的固定,開剝,接地保護,以及各種光纖的熔接,跳轉,冗纖盤繞,合理布放,配線調度等功能,是傳輸媒體與傳輸設備之間的配套設備。

三網合一MODF光纖總配線架作用及特點說明

一、光纜固定與保護功能

1、光纜金屬部分與機架絕緣;

2、裸纖保護軟管耐擠壓、耐老化；

3、后期布放的光纜固定不影響前期已布放光纜的安全；

4、固定后的光纜金屬護套及加強芯可連接高壓防護接地裝置；

6、將光纜引入并固定在機架上，保護光纜及開剝后的纖芯不會受損傷；

5、光纜引入、固定和保護裝置能牢固可靠地固定光纜，不會出現松動、自由扭轉的現象。

二、調纖功能

通過光纖連接器插頭，能迅速方便地調度光纜中的纖芯及改變光傳輸系統的路由。

三、光纖成端功能

具有光纖成端裝置，以便于光纜、纖芯及尾纖接續操作、施工、安裝和維護，能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞的纖芯不受損傷。

四、光纖存儲功能

機架及單元內應具有足夠的空間，用于存儲余留光纖。其結構應便于維護割接中的跳纖調整，并便于拆除廢棄的跳纖。

五、標識記錄功能

機架及單元內具有完善的標識和記錄裝置，能方便地識別纖芯序號或傳輸路序，且記錄裝置應易于修改和更換。機架門內貼有清晰彩色走纖示意圖，機架設置有標記盒，盒內可放置空白標記卡片，便于維護人員記錄信息。

1. 概述

遠捷通信的新一代光纖總配線架是業內領先的高密度光纖管理解決方案，可適應光纖網絡的快速增長和擴張，同時緩解水平走線槽內的交叉連接線堆積程度。可以便捷地訪問連接器和管理光纜，直接提高了網絡的可靠性和性能優勢。當運營商需要擴張網絡或對終端用戶配置新業務的時候，華脈通信的的光纖配線解決方案可以滿足其未來發展的長期需求。
光纖總配線架：橫列側連接光通信設備，主要連接設備側，提供設備側跳纖（尾纖）的固定。直列側連接外線光纜，主要為室外光纜提供開剝固定，提供加強芯接地裝置并能提供外纜成端的設備。直列和橫列通過跳線進行通信路由的分配連接。
2.適用環境 ：
本機架適用光纖集中管理的中型或大型機房�？捎糜谧畲蠊饫w數量解決方案。
3．產品特點
1、機柜為整體組裝形式。機柜頂部可與機房走線槽道相連，機柜主要考慮上進纜，同時兼顧下進纜的情況。
2、機架正面為跳纖布放區域，反面為光纜布放區域，從機柜正面看：機柜內部左右各有一條立柱，其安裝孔用于安裝適配器面板，機架可根據用戶配置安裝面板數量，每塊面板可固定96芯，每個面板下方均配一走線槽，固定在機架正面（跳線側），負責容納跳纖通道，固定機架背面（光纜側）固定有理線架，負責容納局內光纜開剝后套護套的光纖的通道。
3、設備正面擔負著跳纖的路徑管理、余纖盤儲任務；背面擔負著局內光纜的固定任務，背面裝有光纜固定夾。全正面操作�？刹僮餍詮�，易安裝，可并架，全程走線保護：分布于走線路徑拐彎處的各種彎曲半徑保護裝置，保證光纖全程的保護特別設計的光纜開剝保護裝置，保證了光纜的固定、開剝、接地的可靠適用于帶狀光纜和束狀光纜，上、下進纜皆可。
一 建設背景
 近年來，隨著光進銅退、光纖到樓、光纖到戶的快速推進，接入網建設已經迎來了以FTTx為主的光纖接入時代，大量接入光纜匯聚至OLT、傳輸、數據等不同機房，機房內的光纜成端數量不斷增加，光跳纖的數量也日益增大，對光跳纖的管理及靈活調度的需求也進一步提升， 但受傳統ODF架自身跳纖管理能力、可擴展性的限制，主要造成以下幾方面問題：
1. 管理混亂
現有進局光纜分布在各個專業機房，且都設置有ODF光配線架，多數業務都需要2個以上專業機房跳纖才能實現，機房之間光纜用量較大，走線及跳纖混亂，無法實現統一管理，不便于調度和維護。
2. 界限不清
 傳統的ODF架“小而全"的布局結構，模糊了建設和維護的界面，容易造成跳纖的反復纏繞，不利于靈活調度，不適合更大容量的建設。
3. 層次不清
接入層光纜和中繼層光纜成端在同一ODF架內，接入層光纜的頻繁施工、維護不能保障中繼層光纜安全性，存在隱患。
隨著接入網光纖化戰略的進一步推進，以上問題會日趨嚴重。為此，今后在機房規劃建設中應考慮安裝光纖總配線架（OMDF），用以匯聚海量的接入光纜，逐步解決維護、管理、安全等問題。

光纖配線架使用說明

一．GPXJ-A型光纖配線架產品簡介

1．用途

本設備用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度，是光纜和光通信設備的配線連接設備。

2．特點

• 光纖配線架（ODF）及其光纖配線箱（單元盒）采用19”國際標準安裝界面；

• 全封閉柜式結構，防塵性好，對光纜的成端和配線進行物理保護避免意外受損。

• 架體采用優質冷軋鋼板，大立柱整體焊接，強度高，剛性好；表面涂裝采用靜電噴塑工藝，耐腐蝕，外表美觀。

• 架體設計采用模塊化結構，，可根據不同要求靈活配置實現拼架安裝，增容方便；左右側板可脫卸，架間實現無障礙布線。

• 光纜可由機架頂部或底部進纜孔引入機架（或光纖配線箱）進行固定、接地和保護。固定后的光纜金屬部分連接高壓防護接地裝置并與機架絕緣。

• 光纖配接箱（單元盒）集光纖熔接、尾纖收容和配線功能于一體，使用和維護簡便，適合各種類型適配器的安裝。

• 跳線走線可由頂部過線槽、底部過線槽、垂直走線槽和水平過線槽管理，優化走線布局，余纖收繞環可存儲多余跳線。

• 各種標識清楚，適用于各種結構形式的光纜。

• 技術指標符合標準：YD/T778-1999

二．GPXJ-A型光纖配線架的構造

GPXJ-A型光纖配線架主要由左右立柱、頂框、底框焊接成主機架，配上左右側板，前后門組成，如正視，后視圖示。

三. GPXJ-A型光纖配線的安裝

1．拼架:

GPXJ-A型光纖配線架在多臺機架拼架時,只需用附件中配備的拼架連接板和M5螺釘連接緊固即可，連接位置有4處。

光纜進入光纖配線架的彎曲半徑不小于光纜直徑的15倍。機房不設靜電地板時，架體底部用M10的膨脹螺栓固定在機房的地坪上，頂部用M10的螺栓與線槽連接，光纜由配線架頂部進纜孔引入；機房敷設靜電底板時，需制作與底板相同高度的角鐵架，角鐵架先固定在地坪上，機架底部用M10的螺栓固定在角鐵架上，光纜可由配線架底部進纜孔引入；若從光纜上面線槽引入機架，機架頂部用M10的螺栓與線槽連接。圖為頂、底部安裝孔示意圖。

四．GPXJ-A型光纖配線架施工步驟

GPXJ-A系列光纖配線架是一種配置靈活的配線架，根據所配置的配線箱的不同，可實現前后、上下不同的進纜方式，現以GPXX-A系列配線箱（后進纜）為例說明使用步驟：

1．光纜進入機架后的開剝、固定與接地

1）機架安裝固定后，若機房小，可卸下機架前后門（門上轉軸為彈簧式拉銷）進行施工；

2）將光纜從機架后側底部（或頂部）的光纜孔中引入機架，并將光纜端部去除1米；

3）開剝光纜。光纜開剝長度根據光纖配線箱的安裝高度確定，計算公式為開剝長度＝（220×N個配線箱+1600）mm。參見光纜開剝固定示意圖；

4）束管的保護。開剝完光纜后將束管上的油膏擦拭干凈。根據光纖配線箱的安裝高度，將進入箱體部分的束管剝離出光纖，套上相應長度的PVC保護軟管，并在靠近光纜開剝處用扎帶將PVC軟管扎緊，參見光纜開剝固定示意圖；

5）光纜固定及接地。將光纜用喉箍固定在光纜固定座（板）上,并將光纜加強芯固定在鋼絲座上（如需護層接地，則應預先在光纜端部插入接地夾，接地線連接在固定板上）。參見光纜開剝固定示意圖。

6）束管初固定。將用PVC軟管保護好的束管初固定在光纜固定板上。

7）光纖配線箱的安裝。將光纖配線箱由上至下安裝于機架上；

8）光纖熔接。光纖熔接的詳細步驟請參閱相關光纖配線箱的使用說明；

9）束管最終固定。光纖熔接結束后，將束管按進光纖配線箱的相應位置固定在機架的束管固定板上，余長收容于光纖配接箱內。如圖示。

五．GPXJ-A型光纖配線架跳線方式

GPXJ-A光纖配線架采用單側走線方式，走線簡單,清晰。

1．本架跳線：取適當長度的光纖連接器（跳線），將光纖連接器兩頭插入預定適配器后，從配線箱左面單側引出，經過垂直走線槽向下，經過底部水平走線槽，根據余長的長短，掛入合適的掛線環。

2．跨架跳線：對于多架相拼的光纖配線架，其前后左右側板可脫卸。跳線不需從架外走纖，直接在架間通過頂底水平走線槽走纖。

六．GPXJ-A型光纖配線架附件清單

1. 機架連接板 4塊

2. 連接板用螺釘 M5×12 16只

七．GPXJ-A型光纖配線外形尺寸及容量配置表

外形尺寸及容量配置表：

八．技術支持
