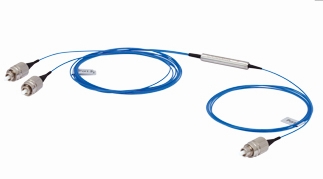

三端口光環形器
產品特性
▲高通道隔離度
▲低插入損耗
▲高回波損耗
▲高穩定性和高可靠性
產品應用
▲光纖放大器
▲CATV光纖鏈路
▲光纖測試系統
▲色散補償
指數指標
|
參數 |
單位 |
數值 |
||||
|
工作波長 |
nm |
1310 |
1550 |
C&L |
1610 |
|
|
1280~1340 |
1520~1580 |
1525 ～ 1610 |
1580~ 1640 |
|||
|
結構 |
Port1 to Port 2； Port2 to Port3 |
|||||
|
插入損耗 |
典型 |
dB |
0.6 |
|||
|
最大 |
0.8 |
|||||
|
最高隔離度 |
dB |
50 |
||||
|
最小隔離器 |
dB |
40 |
||||
|
方向性 |
dB |
50 |
||||
|
偏振相關損耗 |
dB |
<0.15 |
||||
|
PMD |
ps |
<0.1 |
||||
|
回損 |
dB |
>50 |
||||
|
工作帶寬 |
nm |
+/-30 |
||||
|
最高工作功率 |
mw |
500 |
||||
|
工作溫度 |
(℃ |
0~+70 |
||||
|
儲存溫度 |
(℃ |
-40~+85 |
||||
|
光纖類型 |
Corning SMF-28e |
|||||
|
封裝尺寸 |
1．Φ5.5xL50（裸纖或900um松套管） 2. L90xW20xH9.59 (2.0mm纜或3.0mm纜) |
|||||
注：在常溫條件下，不包括連接器，熔接器及端面損耗
訂貨信息：
CIR1234
|
1 |
Wavelength |
13=1310n， 15=1550nm |
|
2 |
Pigtail Type |
0=250um ，1=900um ，2=2.0mm ，3=3.0mm |
|
3 |
Fiberlength |
1=1m，2=1.5m，3=others |
|
4 |
Connector |
0=None，1=FC/APC，2=FC/PC，3=SC/APC，4=SC/PC，5=others |
