576芯三網合一光纜交接箱技術參數圖文講解
三網合一光纜交接箱|三網合一交接箱|三網合一光交箱【中國移動通信|中國電信|中國聯通（容量：144芯、288芯、432芯、576芯、864芯、720芯駐地光網絡室外光纜配纖箱|駐地光網絡室外光配線/ 分路器箱]

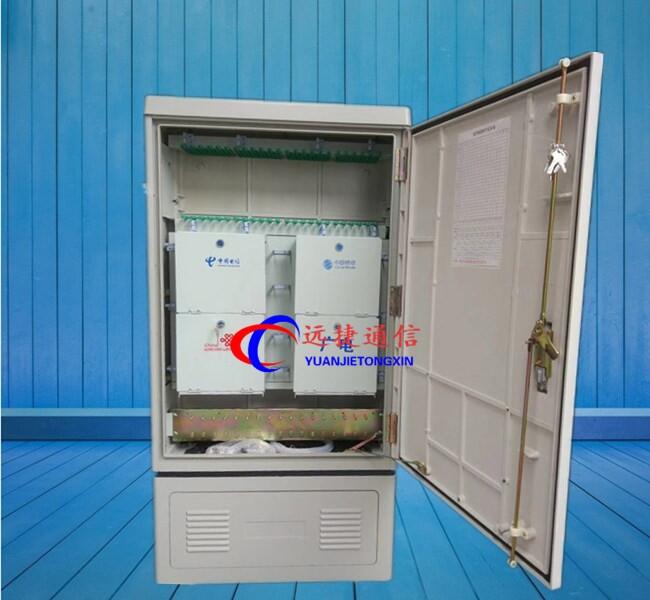

【產品名稱】：GPX-HF576芯三網合一光交箱
【產品型號】：YJ-96芯，144芯，288芯，360芯，432芯，480芯，576芯，684芯，720芯，864芯，1152芯，1200芯，1440芯
【產品顏色】：灰白色
【生產廠商】：遠捷通信
【產品材質】：SMC復合材質，不銹鋼材質，冷軋鋼板材質，
【產品規格】：落地式，壁掛式，三網合一，四網合一，插片式，盒式，無跳接，免跳接，（室外防水型）
【產品配置】：常規可配SC，FC,LC，ST束狀（帶狀）尾纖，
【免費印字】：中國電信，移動，聯通，聯通，廣電，鐵通，長城寬帶，
廠家直銷，質量保證，量大優惠，長期大量庫存現貨《576芯三網合一光纜交接箱《576芯落地式三網合一光纜交接箱
一、概述
【遠捷通信主營產品】光纜交接箱、光纜分纖箱、光纜分光箱、光纖分纖箱、光分路器箱、光纖配線箱、三網合一樓道箱、ONU綜合配線箱、ODF單元箱、ODF光纖配線柜、光纜終端盒、光纜接頭盒、網絡機柜、光纖快速連接器、光纖冷接子、束狀尾纖、跳線、法蘭、光纖桌面盒、光纖信息面板、熔接盤、一體化托盤、皮線光纜開剝器等光纖網絡產品……
光纜交接箱（144芯、288芯、576芯、1152芯光交箱）光纜交接箱廠家，光纜交接箱批發，光纜交接箱生產地！遠捷通信專業生產各種通信設備、 三網合一光交箱、OMDF光纖總配線架、三網合一光纖配線架、三網合一樓道箱、戶外通信機柜、機房光纖配線架、網絡機柜、室外光纜交接箱、光纜分光分纖箱、光纖分線箱、（分纖箱、分配箱、配線箱、樓道箱）、光分路器箱、ODF單元箱、OUN配線箱、多媒體集線箱、光纜終端盒、光纜接頭盒、光纖快速連接器、PLC光分路器、一體化托盤、光纖適配器、光纖尾纖、光纖熔接盤、儲纖筒、理線環、法蘭卡條、光纖信息面板、光纖插座盒等…………如有需要敬請聯系:18868901834 陳先生 【我們給你好的質量、優惠的價格】
光纜交接箱用于實現光纖接入網中主干光纜與配線光纜的連接、分配及調度，廣泛用于光纖接入網線路以及CATV網線路工程。
二、主要特點
1.箱體采用高強度的國際材料SMC（玻璃纖維增強不飽和聚酯塑料）經高溫模壓而成，使用壽命長，防老化、抗輻射；表面不需任何防護，具備全天候防護功能。
2.箱體厚實，具有良好的隔熱效果，能有效防止箱內水汽凝結
3.箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好。
4.采用12芯熔接配線一體化模塊。
5.適合FC、SC、LC、ST光纖適配器的安裝。
6.有可靠的光纜固定和接地保護裝置。
7.適合于單芯和帶狀光纜的成端。
8.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。
9.箱體防護等級達到GB/T4208-1993標準中IP65等級要求。
10.美觀大方，線條清晰，防腐防水性能好，使用壽命長。
11.光纜交接箱規格：48芯、72芯、96芯、144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯。
三.功能要求：
1． 光纜固定與保護功能
應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2． 光纜終接功能
應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能
通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能
光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5．容量
每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。
三網合一光纖交接箱是用于FTTX光纜通信網絡中光纜端接、分配、調度、光信號分配，主要原料由SMC 專用紗、不飽和樹脂、低收縮添加劑，填料及各種助劑組成。它在二十世紀六十年代初首先出現在歐洲，在1965 年左右，美、日相繼發展了這種工藝。我國于80 年代末，引進了國外先進的SMC 生產線和生產工藝。 SMC 具有優越的電氣性能，耐腐蝕性能，質輕及工程設計容易、靈活等優點，其機械性能可以與部分金屬材料相媲美，因而廣泛應用于運輸車輛、建筑、電子/電氣等行業中。
是Sheet molding compound的縮寫，即片狀模塑料。主要原料由SMC專用紗、不飽和樹脂、低收縮添加劑，填料及各種助劑組成。它在二十世紀六十年代初首先出現在歐洲，在1965年左右，美、日相繼發展了這種工藝。我國于80年代末，引進了國外先進的SMC生產線和生產工藝。SMC具有優越的電氣性能，耐腐蝕性能，質輕及工程設計容易、靈活等優點，其機械性能可以與部分金屬材料相媲美，因而廣泛應用于運輸車輛、建筑、電子／電氣等行業中。
●GTGXF通信光纜交接箱材料與處觀---該箱體采用SMC不飽和聚脂玻璃纖維材料經高溫一次模壓成型，箱體表面平整光滑，顏色均勻，不易刮傷。具有高強度、耐腐蝕、耐老化的特點。能抵御劇變氣候和惡劣環境的影響。
●使用雙層熔接配線盤，充分利用了盤的上下兩面，集熔接和配線于一體，可采用卡式安裝FC、SC 型適配器。每盤可安裝12個適配器，適配器傾斜30°角在光纖熔接配線盤內，可保證光纖的曲率半徑。
●適用于普通光纜和寬帶光纜，空間布線大，所有光纜、光纖走線在任何位置都能有效保護。
●箱門門鎖具有良好的防破壞功能，啟閉靈活可靠，箱門開啟角度〉120°，密封性能好外箱體采用SMC不飽和聚脂玻璃纖維。板厚1.5mm，內層采用1.5mm優質冷扎鋼板，均從上海寶鋼采購。
主要特點：
1、用于光纖接入網(電信網、移動網、聯通網）三網主干光纜與FTTH小區配線光纜節點處的接口設備，可以實現大容量光纖的熔接、終端存儲以及調度等功能。該產品的應用，減少了三網的重復線路建設，精簡線路，美化環境。
2、箱體采用SMC材料制造，抗腐蝕耐老化，使用壽命超過20年。
3、殼體門框四周采用凹槽結構，硅橡膠密封 ，密封性能達到GB4208--1993中IP 級要求。
4、箱體內部夾以隔熱材料，能有效防止箱內凝露的產生。
5、采用12芯熔配一體化模塊，大幅度利用有效空間，大容量為864芯。
6、卡接式安裝FC、SC適配器。
7、前后設通道，可方便跳線靈活跳接
8、12芯熔配一體化模塊可抽出至箱外，全面正面操作。
9、有可靠的光纜固定、開剝和接地裝置。
10、各部件位置和按排，確保光纜在任何位置時彎曲半徑大于40MM。
11、光纜進殼體接口處，突破傳統方式防水接頭處理光纜密封問題
使用條件：
工作溫度：-40℃∽+60℃
相對濕度：≤95%（+40℃時）
大氣壓力：70∽106kpa
貯運溫度：-40℃∽+60℃
防潮防雨防塵防盜符合YD/T988-1998標準
主要技術參數：
插入損耗：1.31,1.55um LD光源。單�！�0.18dB多�！�0.30dB
回波損耗：1.31,1.55um LD光源。單模PC≥45dB UPC≥50dB APC≥60dB
絕緣電阻：≥2×104MΩ
耐電壓：3KVDC/1min不擊穿，無飛弧
箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在外端應能承受的垂直壓力大于
功能要求：
1．光纜固定與保護功能
應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2． 光纜終接功能
應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能
通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能
光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
