光纖總配線架圖文詳細介紹
MODF總配線架【光纖光纜總配線架】OMDF（MODF）光纖總配線架】OMDF光纖總配線架、電信、移動、聯通、廣電OMDF（MODF）光纖總配線架、576芯光纖總配線架、648芯光纖總配線架、720芯光纖總配線架、1152芯光纖總配線架、1296芯光纖總配線架、1440芯光纖總配線架、1584芯光纖總配線架

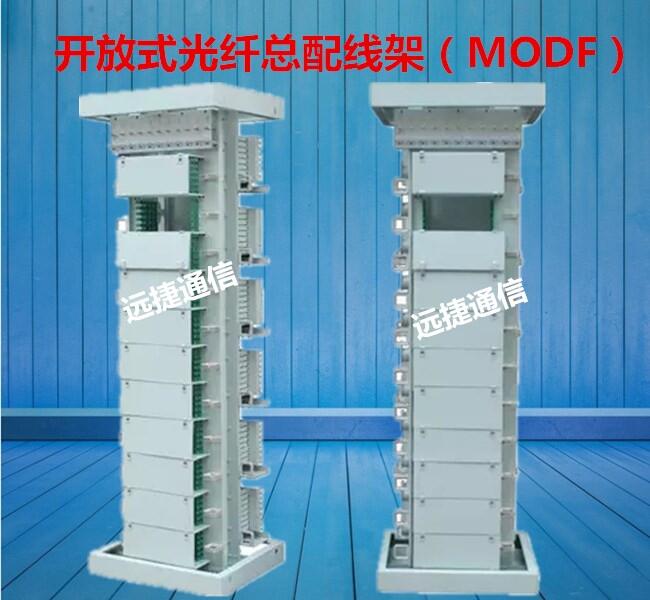

OMDF光纖總配線架 GPX81E-VIII 電信、移動、聯通、廣電、鐵通、網通
OMDF光纖總配線架、MODF光纖總配線架（通信機房布線）類型：OMDF光纖總配線架Type: OMDF MDF fiber
材質：冷軋板Material: manufacture
用途：機房總布線Purpose: rooms total wiring
尺寸：2200*550*550 mmSize: 2200 * 550 * 550 mm
顏色：電腦灰Color: gray
包裝：子箱、木架Packing: packed in boxes, wooden frame
運輸：物流（電議）Transportation: logistics (talk)
室內光纖總配線架、機房光纖總配線架、廣電光纖總配線架、光纖總配線架又稱光纖配線柜，是用于光纖通信網絡中對光纜、光纖進行終接、保護、連接及管理的配線設備。在本設備上可以實現對光纜的固定、開剝、接地保護，以及各種光纖的熔接、跳轉、冗纖盤繞、合理布放、配線調度等功能，是傳輸媒體與傳輸設備之間的配套設備。本機架適用光纖集中管理的中型或大型機房。是業內的高密度光纖管理解決方案產品
光纖總配線架：橫列側連接光通信設備，主要連接設備側，提供設備側跳纖（尾纖）的固定。直列側連接外線光纜，主要為室外光纜提供開剝固定，提供加強芯接地裝置并能提供外纜成端的設備。直列和橫列通過跳線進行通信路由的分配連接。
一、光纜固定與保護功能
1、光纜金屬部分與機架絕緣;
2、裸纖保護軟管耐擠壓、耐老化；
3、后期布放的光纜固定不影響前期已布放光纜的安全；
4、固定后的光纜金屬護套及加強芯可連接高壓防護接地裝置；
6、將光纜引入并固定在機架上，保護光纜及開剝后的纖芯不會受損傷；
5、光纜引入、固定和保護裝置能牢固可靠地固定光纜，不會出現松動、自由扭轉的現象。
二、調纖功能通過光纖連接器插頭，能迅速方便地調度光纜中的纖芯及改變光傳輸系統的路由。
三、光纖成端功能具有光纖成端裝置，以便于光纜、纖芯及尾纖接續操作、施工、安裝和維護，能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞的纖芯不受損傷。
四、光纖存儲功能機架及單元內應具有足夠的空間，用于存儲余留光纖。其結構應便于維護割接中的跳纖調整，并便于拆除廢棄的跳纖。
五、標識記錄功能機架及單元內具有完善的標識和記錄裝置，能方便地識別纖芯序號或傳輸路序，且記錄裝置應易于修改和更換。機架門內貼有清晰彩色走纖示意圖，機架設置有標記盒，盒內可放置空白標記卡片，便于維護人員記錄信息。
產品特點
1.線路側為光纜，設備側尾纜分區管理，符合現有維護體制和習慣
2.架內，架間跳纖均在OMDF架內路由，無需進入機房光纖槽道，減小槽道壓力，方便調度管理
3.可定制跳纖長度，減少光纖冗余和纏繞
4.有預留測試端口
5.正面為線路側（直列），背面為設備側（橫列）
6.設備側配線面板采用旋轉結構，維護方便
7.跳線路由采用直放式，無需穿叉走纖，操作方便
分
功能：
配線功能：同速率、， 同阻抗、同方向、在數字配線架上收、發之間構成通信鏈路的連接方式。
跳線功能：同速率、， 同阻抗、同方向、在數字配線架上任一收與任一發間進行互相連接的方式。
轉接功能：同速率、， 同阻抗、不同方向、在數字配線架上任一收與任一發間進行互相連接的方式。
測試功能：線序清晰，便于進行檢測或自環測試。
主要技術指標：
工作溫度：+5℃-40℃，
相對濕度：≤85%（+30℃）
大氣壓力：70KPa-106KPa 指標：
特性阻抗：75Ω
工作速率：2Mb/s、8Mb/s、34Mb/s、14Mb/s、155Mb/s。
接觸電阻：>外導體≤2.5mΩ 內導體≤10mΩ
絕緣電阻：>10000mΩ（500VDC歷時1分鐘），無擊穿、無飛弧。
回線間串音防衛度：≥70dB（50KHz-233MHz）。
介入損耗：≤0.3dB（50KHz-233MHz）。拉脫力：>50N
連接器壽命：≥1000次
1．使用條件：
外觀與機架結構：
（1）機架為開放式結構，架體采用冷軋鋼板整體焊接，也可以根據需要安裝左右側板與前后門板，每扇門使用磁吸上下固定。機架的門采用活動鉸鏈，可靈活拆卸，門的開啟角應不小于110°，可自由開合2000次不損壞。
（2）機架采用雙面操作，正面為直列模塊，用于外纜的固定、開剝、熔接與終端；背面為橫列模塊，用于成端設備的跳線與尾纜，模塊的左側固定設備的尾纜，右側有存儲跳纖的繞纖輪。
（3）機架應能適用于上、下進纜的環境中，上走線環境中光纖光纜從頂部進入機架，并有獨立的進纜（纖）孔；光纜（纖）進纖孔應有護纖條保護，并有足夠大的過纖面積。
（4）機架的橫列模塊區安裝有多層水平走線槽，以滿足多個機架并架時的走纖。
（5）架體應有完善的保護接地系統。并保證光纜加強芯及其鎧甲層有效接地。
寧波遠捷通信科技有限公司一貫堅持“企業以人為本，人以責任為先” 的發展理念，高標準、零缺陷、顧客的期望是我們追求的目標。完善自我、超越自我、為客戶創造更多價值是企業宗旨，創新、團結、敬業、守信是公司精神，用“心”突破傳統，用“光”引領未來，公司將鍥而不舍、持之以恒地走創新發展之路，與社會各界朋友及客戶、合作伙伴共同建設“寬帶中國”的美好明天!
1) 工作溫度：-10°C~+40°C
2) 貯存溫度：-25°C~+55°C
3) 相對溫度：≤85%（+30°C ）
4) 大氣壓力：70Kpa~106Kpa
2．適用性指標：
1) 標稱工作波長：850nm、1310nm、1550nm；
2) 光纖活動連接器：符合GB12507及相關標準的規定；
3) 光纖光纜符合GB/T11818和GB/T7424的規定。
3．功能：
1) 具有光纜固定和保護功能；
2) 具有光纜終接功能；
3) 調線功能；
4) 光纜纖芯和尾纖的保護功能。
4. 機架高度：
1) 滿足行標規定兩種標準尺寸：2000mm、2200mm
2) 并可根據需方不同要求訂做不同規格的產品。
5．光電性能：
1) 機架高壓防護地與機架絕緣,絕緣電阻1000MΩ/500V(DC)無飛弧。
2) 機架高壓防護地與機架間耐壓不小于3000V（DC）/1min不擊穿，無飛弧。
3) 光纖連接器損耗≤0.5dB
4) 插入損耗≤0.2dB
5) 回波損耗：FC/PC>40dB、FC/UPC>50dB、FC/APC>60dB
6) 插拔性壽命：>1000次
6．機械性能：
1) 塑料件燃燒性能符合GB51697-85的規定。
2) 光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm。
3) 光纜進入機箱，曲率半徑大于光纜直徑的15倍
