OMDF開放式光纖總配線架資料詳細講解

GPX167G-VIII型光纖總配線架|CT GPX09S型光纖總配線架|MODF三網合一光纖總配線架|OMDF共建共享光纖總配線架（中國三網通信制造）OMDF光總配線架|MODF光纖總配線架|OMDF光纖配線架|中華人民共和國通信行業標準光纖配線架YD/T 778-2006《光纖配線架》Q/CT 2354-2011《中國電信光總配線架技術要求》FTTH接入層光纖分配架|光纖跳線架規格（288芯、576芯、648芯、720芯、792芯、864芯、960芯、1152芯、1440芯光纖總配線架） (Opticalfiber Main Distribution frame，簡稱OMDF)。OMDF的功能多樣化。

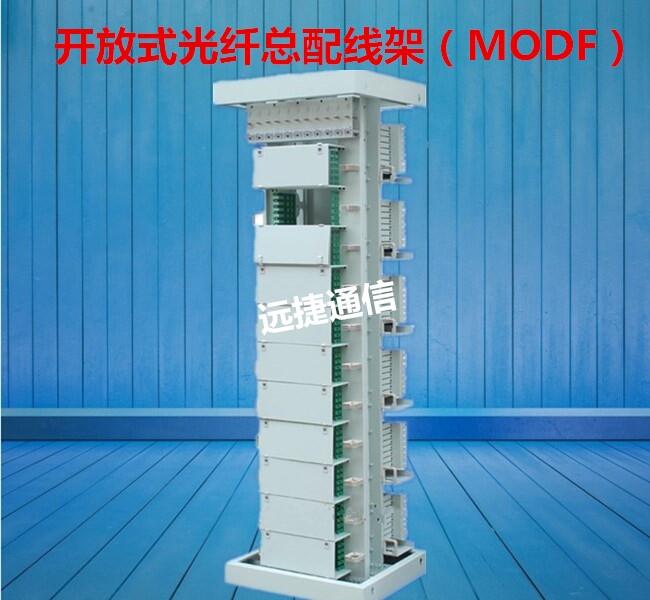

OMDF光纖總配線架又稱光纖配線柜，是用于光纖通信網絡中對光纜、光纖進行終接、保護、連接及管理的配線設備。在本設備上可以實現對光纜的固定、開剝、接地保護，以及各種光纖的熔接、跳轉、冗纖盤繞、合理布放、配線調度等功能，是傳輸媒體與傳輸設備之間的配套設備。

OMDF適用范圍

OMDF適用于接入層中心局（OLT局）及類似的中心機房，用于接入設備光纜與外線城域網主干光纜的集中成端、連接調度及監控測量，同樣適用于大中型傳輸機房，但要分別設置接入層MODF和中繼層MODF。OMDF

四、OMDF分類與結構

OMDF主要分為熔配一體化型和熔配分離型兩大類（架高度分為2600mm、2200mm、2000mm 三類）

1. 熔配一體化型OMDF

熔配一體化型MODF：由連接外線光纜的直列側和連接光通信設備的橫列側配線架組成。直列側和橫列側可以是一體化機架或者是分離式機架。

機架主要由機架頂座、底座、骨架、門（需要時）、光纜固定開剝單元、接地、直列模塊和跳纖收容單元、橫列模塊、水平走線槽及附件等組成。

以下按照一體化機架和分離式機架分別介紹：

2.一體化機架

一體化機架的直列架與橫列架為背靠背架構，雙面操作,并架結構較為固定、單一。直列機架由若干個成端盤組成1個單元，采用12芯熔配一體化托盤組件。橫列機架可采用12芯熔配一體化托盤或72芯跳纖框組件。

2.分離式機架

分離式機架由光纜熔纖終端架與設備側配線架組成，兩者為兩個獨立的光纖配線架,組合較為靈活，可以實現全正面并架結構或背靠背并架結構。直列機架由若干個成端盤組成1個單元，采用12芯熔配一體化托盤組件，橫列機架可采用72芯跳纖框或12芯熔配一體化托盤組件。

分離式機架雙面并架方案(兩架正面和背靠背并架組合)，

3.分離式機架的光纖總配線架組合較為靈活，在實際應用中根據機房容量也可以組成多架全正面或背靠背跳纖場。
