OMDF光纖總配線架光纖總配線架英文為Opticalfiber Main Distribution frame，簡稱OMDF。該設計是為了彌補ODF容量小、功能單一、線纜管理非常不便等缺點。OMDF的功能多樣化。

OMDF光纖總配線架，是用于光纖通信網絡中對光纜、光纖進行終接、保護、連接及管理的配線設備。在本設備上可以實現對光纜的固定、開剝、接地保護，以及各種光纖的熔接、跳轉、冗纖盤繞、合理布放、配線調度等功能，是傳輸媒體與傳輸設備之間的配套設備。

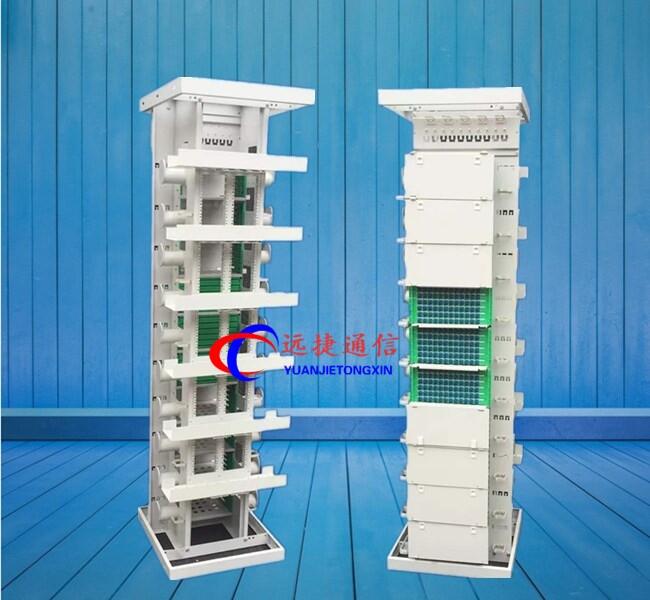

OMDF光纖總配線架

敞開式機架，正面為線路側，背面為設備側，分區管理符合現有維護體制和習慣

線路側采用72芯單元化設計，配置抽拉式12芯熔配一體化模塊，操作方便

設備側采用可旋轉96芯適配器面板，方便操作維護

上、下進纜方式可自由調配

可靠的光纜引入、固定保護裝置，同時適用于帶狀光纜及非帶狀光纜操作

水平、垂直及前后走纖槽道，方便并架、架間跳接

無交叉跳線路由，多層跳線槽道，實現光纖跳線分流，并確保光纖、光纜彎曲曲率半徑大于37.5mm

具有儲纖盤片存儲冗長跳纖，干凈整齊，便于查找，實現跳纖精細化管理

室內光纖總配線架

產品描述

光纖總配線架是一種用于實現光纜光纖連接調度的設備。主要適用于光傳輸網絡和光傳輸設備之間，以及接入網中光纖、用戶光纜之間的光交接點。可采用交叉連接和直接連接兩種方式，方便的實現兩種光纖的連接、分配和調度。

主要技術參數

工作溫度：-40℃～+60℃

環境濕度：≤95%（+40℃時）

大氣壓力：70 kPa～106 kPa

絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于2×104MΩ/500V(DC)

耐電壓(V)：接地裝置與箱體金工件之間的耐電壓不小于3000V（DC）/1min

連接器插入損耗(dB)：≤0.3dB

回波損耗(dB)：PC型≥45dB，UPC型≥50dB，APC型≥60dB

遵循標準

滿足YD/T788-2011、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等國內標準及IEC 61300-3-15、 IEC 61300-3-16 、IEC 61300-3-17 、IEC 61300-3-23等國際標準。

訂購指南

OMDF光纖總配線架光纖總配線架英文為Opticalfiber Main Distribution frame，簡稱OMDF。該設計是為了彌補ODF容量小、功能單一、線纜管理非常不便等缺點。OMDF的功能多樣化。

一、光纜固定與保護功能

1、光纜金屬部分與機架絕緣;

2、裸纖保護軟管耐擠壓、耐老化；

3、后期布放的光纜固定不影響前期已布放光纜的安全；

4、固定后的光纜金屬護套及加強芯可連接高壓防護接地裝置；

6、將光纜引入并固定在機架上，保護光纜及開剝后的纖芯不會受損傷；

5、光纜引入、固定和保護裝置能牢固可靠地固定光纜，不會出現松動、自由扭轉的現象。

二、調纖功能

通過光纖連接器插頭，能迅速方便地調度光纜中的纖芯及改變光傳輸系統的路由。

三、光纖成端功能

具有光纖成端裝置，以便于光纜、纖芯及尾纖接續操作、施工、安裝和維護，能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞的纖芯不受損傷。

四、光纖存儲功能

機架及單元內應具有足夠的空間，用于存儲余留光纖。其結構應便于維護割接中的跳纖調整，并便于拆除廢棄的跳纖。

五、標識記錄功能

機架及單元內具有完善的標識和記錄裝置，能方便地識別纖芯序號或傳輸路序，且記錄裝置應易于修改和更換。機架門內貼有清晰彩色走纖示意圖，機架設置有標記盒，盒內可放置空白標記卡片，便于維護人員記錄信息。
