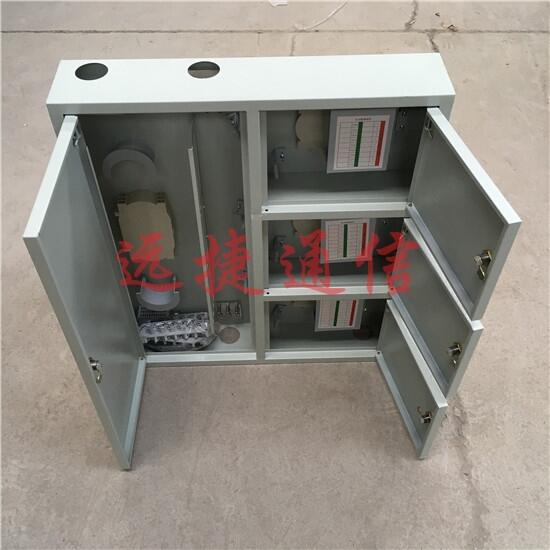

72芯三網合一分纖箱圖文詳細說明
三網合一光纖箱、共建共享三網合一光纖箱圖文簡介、三網合一光纖配線箱、三網合一光纖樓道箱、三網合一光纖分光箱、三網合一光纖分配箱、三網合一光纖直熔箱、三網合一光纖熔接箱、三網合一光纖網絡箱
安捉式： 樓道 室外 室內 抱桿式 入墻式家庭住宅
型號： 24芯、36芯、48芯、72芯、96芯、144芯
規格：750*600*180、700*600*140、700*600*120、600*500*120
材質：冷軋板、不銹鋼
使用區：移動 聯通 鐵通 電信 FTTH FTTB FTTX FTTP
二、產品簡介：
1.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。
2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長.
3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性。
4.采取左右結構和上下結構組合結構的設計，左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層，下層為光纖熔接層。
5.在機箱形式及厚度保持一致的情況下，光纖熔接盤大支持6片，滿足施工過程中任意形式的接續
6.各種接頭端接方便，安裝靈活。用于配線間和設備間光纜的端接、使用和管理。
7.門鎖采用優質戶外防水鎖，箱體掛墻安裝
8.具有臨時尾纖存儲區域
9.支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等
2010年，國家重點發展戰略性產業為電信發展帶來新的機遇，三網融合進入實施階段、互聯網得到進一步發展，3G業務和網絡建設進展平穩，我國通信市場保持穩定健康的發展。運營商繼續保持高額投資，大力部署FTTx建設和網絡升級，并以3G和TD發展為契機，加快推進通信業轉型發展。
三網合一光纖樓道箱是中國移動、中國聯通、中國電信伴隨社會的進步，因業務與技術的發展，相互滲透相互融合的情況下而研究開發的新產品。普通社區寬帶用戶可以來回換三家的寬帶網絡，是三網合一樓道箱大的優勢與進步。
三網合一樓道箱包括直熔式三網合一樓道箱、插片式三網合一分路器箱、抽拉式三網合一配線箱三種型號。適用于光纜和配線尾纖的保護性連接，或光纖接入網中的光纖終端點。同時也適用于FTTH光纖到戶使用，可安裝于樓道、地下室、機房和大樓外墻。光纜也可以經分光配線箱與入戶光纜熔接引出，實現光纜的直通功能，滿足各類傳輸網絡工程的需求。（可根據客戶需要設計不同款式、不同尺寸的箱體。）
產品特點：
采用工優質冷軋鋼板，靜電噴涂室外防水粉末，抗壓能力強，防護等級：IP55級；
產品為多用途配線設備，既能當光分線箱使用也能當光分路器箱使用，操作方便靈活；
采用獨特的防盜鎖和活動鉸鏈結構設計，開閉輕巧，靈活更有利于溶解配線工作;
主要用于光傳輸終端的成端熔接、分光、配線輸出等；
可配置標準插片式分光器安裝槽，便捷插入分光器；
在機箱形式及厚度保持一致的情況下，光纖熔接盤大支持6片，滿足施工過程中任意形式的接續。
有效做到移動、聯通、
、技術參數：
1.工作溫度：-30~+60度，儲存溫度-40~+60度
2.箱門開啟角度：180°
3.大氣壓力:70Kpa-106Kpa
4.光電性能:插入損耗≤0.2dB;附加損耗≤0.2B
5.回波損耗≥45dB;附加損耗≤5dB
6.插拔耐久性壽命>1000次
7.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
8.抗電強度:能承受3000V(直流電)/1min無擊穿/無飛弧現象
三、適用性指標:
1.標稱工作波長850nm\1310nm\1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范；
4.前面操作、安裝都相當迅速方便；
5.分路器插座板可翻轉，蝶形光纜可以實現存儲，方便維護及光纜多次維護；
6.配置2個標準插片式分光器安裝槽位，可安裝2臺1：4/1：8插片式分光器；
7.產品重量：壁掛式：22KG 、鑲嵌式：21KG
8.產品材料：冷軋板
9.產品顏色：常規色灰色
10.產品工藝：沖壓
光纖配線架是用來對光纜、光纖進行終接、保護及管理的設備。在本機柜上能實現對光纜的固定、開剝、接地保護；對光纖的熔接、配線連接、冗余尾纖的盤繞、配線調度等功能，是傳輸媒體（光纜、光纖）與傳輸設備之間的配線連接設備。
PYX2000-VIII型光纖配線柜是我公司研制開發的高容量、大密度、全正面操作的光纖配線柜。它同時適用于普通光纜和帶狀光纜，本架由機柜、光纖儲纖單元、光纖單元體及光纖直熔配線單元等部分組成。由于采用模塊化的結構，用戶可根據容量的配置功能模塊的數目進行靈活的安裝。
二．主要性能指標
1．使用條件：
1）工作溫度：-5℃～+40℃
2）相對濕度：≤85%（+30℃）
3）大氣壓力：70Kpa～106Kpa
2．光電性能：
1）連接器衰耗（包括插入、互換和重復）≤0.5dB
2）互換性附加損耗≤0.2dB
3）重復性附加損耗≤0.1dB
4）回波損耗≥40dB
5）插拔耐久性壽命>1000次
6）機柜高壓防護地與機柜絕緣，絕緣電阻>1000MΩ/500V（DC）
7）機柜高壓防護地與機柜間耐壓>3000V（DC），5S不擊穿，無飛弧
3．適用性指標：
1）標稱工作波長：850nm、1310nm、1550nm。
2）光纖活動連接器：符合GB12507以及相關標準的規定。
3）光纖光纜應符合GB/T11819和GB /T7424的規定。
4．外形尺寸及容量：
1）外形尺寸：2000800400|2200800400|20008004002200900300|20001200*400（H×W×D）（mm）。
2）最大容量：1440芯。
三．安裝
機柜為國際標準通用19″機柜，采用進口電解板經特殊工藝制造，表面噴塑處理，外形美觀大方。機柜底部采用4個M10×80的膨脹螺釘（隨機附件）緊固于地面。頂部采用角連件用菱形螺母與機房走線槽道固定。
1） 使用和操作
1、光纜開剝、固定及保護
1、將光纜從上方或下方的光纜入孔引入架體
2、帶狀光纜的開剝及固定
2.1光纜開剝長度為：2.5 米+光纜開剝處到距離最遠的熔接配線模塊距離（可視實際情況變化），鎧甲層預留40mm，中心加強芯預留150mm（兩側加強芯留55 mm）；
2.2在光纜開剝處套上熱縮套管，用電吹風加熱，使熱縮套管將光纜開剝處包緊，尾纖清理干凈，每帶均套上保護套管，保護套管在鎧甲層處預留65mm裸帶；
2.3將光纜從裸帶處放入保護接頭，再將松 套管部分可用膠帶纏繞，使其外徑與保護接頭相匹配，推入保護接頭，使光纜加強芯穿過螺母座槽，喉扣掛在光纜固定板鉤上，擰緊喉扣螺釘及加強芯緊定螺釘；
2.4按順序將帶有保護扁管的每一帶光纖輕輕壓入保護接頭固定槽內，每一槽最多可壓三帶；
2.5將接頭蓋小端頭部插入保護接頭對應部分，再將大端壓下，保護接頭安裝完畢；
3. 非帶狀纜的開剝及固定
3.1 光纜開剝長度為：2.5米+光纜開剝處到 距離最遠的熔接配線模塊距離 （可視實際情況變化），鎧甲層預留40mm，加強芯預留150mm；
3.2 在光纜開剝處套上熱縮套管，用電吹風加熱， 使熱縮套管將光纜開剝處包緊；
3.3 視尾纖本身的保護情況決定是否加護套管；
3.4 用喉扣將光纜固定在光纜固定板上。
4．適配器及尾纖的安裝
1. 帶狀尾纖安裝
1.1抽出一個光纖一體化模塊，放置于工作臺上，取下上下兩面蓋板，將12個適配器（FC或SC）對準安裝槽由上向下壓入，注意適配器導向槽朝上；
依次為藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅、淺藍）將尾纖頭按一體化模塊上1-12的順序插入適配器并擰緊，注意尾纖的插入方向必須與適配器的導向位置一致；
1.3將光分支器沿著兩個圓柱壓入，將冗余尾纖在模塊背面尾纖盤繞區盤儲；
1.4將光分支器后面的裸帶從一體化模塊中間長方孔穿至模塊正面，蓋上背面蓋板;
1.5將剩余裸帶盤儲于模塊正面熔接區內， 蓋好上蓋板；
1.6將一體化模塊依次插入熔配單元箱內相應的位置。
2.單芯尾纖安裝
2.1從熔配單元箱中抽出一個一體化模塊，放置于工作臺上，取下上下兩面蓋板，將12個適配配器（FC或SC）對準安裝槽由上向下壓入，注意適配器導向槽朝上。
2.2將標識好的12根單芯尾纖頭由模塊背面穿至正面，按一體化模塊上1-12的順序插入適配器并擰緊，注意尾纖的插入方向必須與適配器的導向位置一致。
2.3將冗余尾纖在模塊背面尾纖盤繞區盤繞1-2圈，用線扎將12根尾纖在圖示位置扎固，然后按圖示將尾纖自由端的外護套管與纖維剝除并將其從一體化模塊中間長方孔穿至正面，蓋上背面蓋板；
2.4將剝除松套管的12根單芯尾纖盤儲于模 塊正面熔接區內（見右圖），蓋好上蓋板。
2.5將一體化模塊依次插入旋轉插箱內相應的位置。
5、熔接操作
1.1取出一體化模塊放置于熔接工作臺上，揭開正面蓋板，釋放盤儲于熔接區內的尾纖；
1.2將外線裸纖保護套管端部用線扎固定在圖示位置，裸纖進入熔接區；
1.3在尾纖、光纜纖芯其中之一套上熔接保護套管，然后用熔接機進行熔接。檢驗合格后，將熔接保護套管移至熔接點，在熔接機上進行熱收縮；
1.4將冗余的裸纖（尾纖和光纜纖芯）在熔接區如圖盤儲好；
1.5蓋上模塊正面蓋板；
1.6將裸纖保護套管在模塊正面外圈盤好，出口處用線扎固定；
1.7每芯光纖做好標識記錄；
1.8將一體化模塊插入原來位置；
1.9完成整個架體的熔接。
6、光纖跳線
1.1建議選取直徑Ф2的跳線（易于管理，占空間�。�；
1.2將跳纖一端插入適配器，另一端在儲纖單元上盤儲后，與相應的適配器連接；
1.3保證跳纖自由彎曲半徑大于40mm。
