概述：

光纖配線架是用來對光纜、光纖進行終接、保護及管理的設備。在本機柜上能實現對光纜的固定、開剝、接地保護；對光纖的熔接、配線連接、冗余尾纖的盤繞、配線調度等功能，是傳輸媒體（光纜、光纖）與傳輸設備之間的配線連接設備。

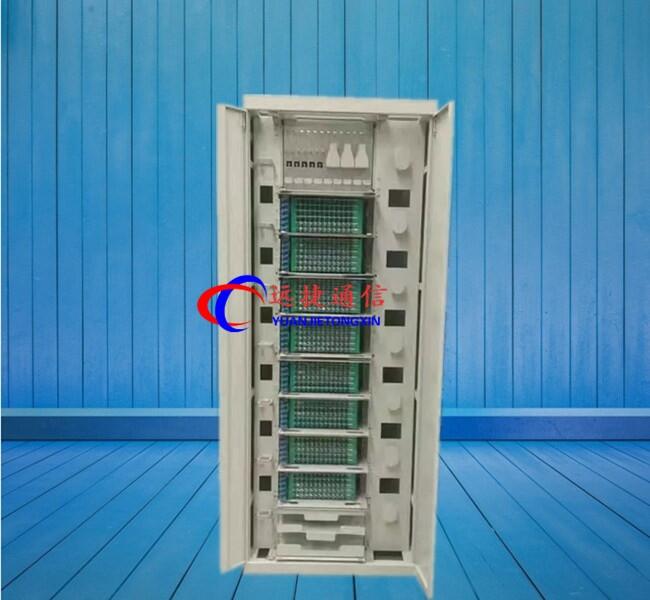

光纖配線柜是我公司研制開發的高容量、大密度、全正面操作的光纖配線柜。它同時適用于普通光纜和帶狀光纜，本架由機柜、光纖儲纖單元、光纖單元體及光纖直熔配線單元等部分組成。由于采用模塊化的結構，用戶可根據容量的配置功能模塊的數目進行靈活的安裝。

1．使用條件：

   1）工作溫度：-5℃～+40℃

   2）相對濕度：≤85%（+30℃）

   3）大氣壓力：70Kpa～106Kpa

2．光電性能：

   1）連接器衰耗（包括插入、互換和重復）≤0.5dB

   2）互換性附加損耗≤0.2dB

   3）重復性附加損耗≤0.1dB

   4）回波損耗≥40dB

   5）插拔耐久性壽命>1000次

   6）機柜高壓防護地與機柜絕緣，絕緣電阻>1000MΩ/500V（DC）

   7）機柜高壓防護地與機柜間耐壓>3000V（DC），5S不擊穿，無飛弧

3．適用性指標：

   1）標稱工作波長：850nm、1310nm、1550nm。

   2）光纖活動連接器：符合GB12507以及相關標準的規定。

   3）光纖光纜應符合GB/T11819和GB /T7424的規定。

4．外形尺寸及容量：

   1）外形尺寸：2000800400|2200800400|20008004002200900300|20001200*400（H×W×D）（mm）。

   2）較大容量：1440芯。

ODF光纖配線架在綜合布線系統中的應用：

綜合布線系統中，配線架適用于設備間的水平布線或設備端接，以及集中點的互配端接。堅固及易于安裝的設計，減少安裝與操作費用，較大的正面標識空間方便端口識別，便于管理，符合19"機架安裝標準。目前，該產品已在全球多個國家和地區獲得規模商用，為運營商帶來多項價值：

1.大容量，高密度，減少機柜布放數量，節約機房空間，增加機房的利用率；

2.實時監控端口，可提高故障定位效率，減少人力成本；

3.智能施工確保路由信息準確，減少沉沒端口，節約運維成本；

4.eID電子標識減少紙質標簽帶來的信息泄露隱患；

5.智能中間配線柜配合智能光纖配線架，可實現機房智能化和電子化，易于部署和維護。

ODF（Optical Distribution frame）光纖配線架

光纖配線架（ODF）用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統。

產品特點：

●模塊化：部件均采用模塊化設計，可以通過模塊的靈活搭配來實現不同的功能組合，使不同型號產品的組件具有通用性和互換性；

●系統化：擁有滿足室內、室外各種環境要求的、不同容量的產品，并配有系列高品質的光器件產品，并能提供系統的解決方案；

●人性化：強調人性化操作、管理等，正面化操作，對工程施工有深厚的理解，對細節的處理一直堅持精益求精；

●標準化：嚴格遵循行業相關各種標準，并且積極參與行業的各種技術規范的修訂

光纖配線柜安裝：

機柜為國際標準通用19″機柜，采用進口電解板經特殊工藝制造，表面噴塑處理，外形美觀大方。機柜底部采用4個M10×80的膨脹螺釘（隨機附件）緊固于地面。頂部采用角連件用菱形螺母與機房走線槽道固定。1） 使用和操作1、光纜開剝、固定及保護1、將光纜從上方或下方的光纜入孔引入架體2、帶狀光纜的開剝及固定2.1光纜開剝長度為：2.5 米+光纜開剝處到距離遠的熔接配線模塊距離（可視實際情況變化），鎧甲層預留40mm，中心加強芯預留150mm（兩側加強芯留55 mm）；2.2在光纜開剝處套上熱縮套管，用電吹風加熱，使熱縮套管將光纜開剝處包緊，尾纖清理干凈，每帶均套上保護套管，保護套管在鎧甲層處預留65mm裸帶；2.3將光纜從裸帶處放入保護接頭，再將松    套管部分可用膠帶纏繞，使其外徑與保護接頭相匹配，推入保護接頭，使光纜加強芯穿過螺母座槽，喉扣掛在光纜固定板鉤上，擰緊喉扣螺釘及加強芯緊定螺釘；2.4按順序將帶有保護扁管的每一帶光纖輕輕壓入保護接頭固定槽內，每一槽多可壓三帶；2.5將接頭蓋小端頭部插入保護接頭對應部分，再將大端壓下，保護接頭安裝完畢；3. 非帶狀纜的開剝及固定3.1 光纜開剝長度為：2.5米+光纜開剝處到 距離遠的熔接配線模塊距離 （可視實際情況變化），鎧甲層預留40mm，加強芯預留150mm；3.2 在光纜開剝處套上熱縮套管，用電吹風加熱， 使熱縮套管將光纜開剝處包緊；3.3 視尾纖本身的保護情況決定是否加護套管；3.4 用喉扣將光纜固定在光纜固定板上。4．適配器及尾纖的安裝1.  帶狀尾纖安裝1.1抽出一個光纖一體化模塊，放置于工作臺上，取下上下兩面蓋板，將12個適配器（FC或SC）對準安裝槽由上向下壓入，注意適配器導向槽朝上； 依次為藍、橙、綠、棕、灰、白、紅、黑、黃、紫、粉紅、淺藍）將尾纖頭按一體化模塊上1-12的順序插入適配器并擰緊，注意尾纖的插入方向必須與適配器的導向位置一致； 1.3將光分支器沿著兩個圓柱壓入，將冗余尾纖在模塊背面尾纖盤繞區盤儲；1.4將光分支器后面的裸帶從一體化模塊中間長方孔穿至模塊正面，蓋上背面蓋板;1.5將剩余裸帶盤儲于模塊正面熔接區內， 蓋好上蓋板；1.6將一體化模塊依次插入熔配單元箱內相應的位置。2.單芯尾纖安裝2.1從熔配單元箱中抽出一個一體化模塊，放置于工作臺上，取下上下兩面蓋板，將12個適配配器（FC或SC）對準安裝槽由上向下壓入，注意適配器導向槽朝上。2.2將標識好的12根單芯尾纖頭由模塊背面穿至正面，按一體化模塊上1-12的順序插入適配器并擰緊，注意尾纖的插入方向必須與適配器的導向位置一致。   2.3將冗余尾纖在模塊背面尾纖盤繞區盤繞1-2圈，用線扎將12根尾纖在圖示位置扎固，然后按圖示將尾纖自由端的外護套管與纖維剝除并將其從一體化模塊中間長方孔穿至正面，蓋上背面蓋板；2.4將剝除松套管的12根單芯尾纖盤儲于模 塊正面熔接區內（見右圖），蓋好上蓋板。2.5將一體化模塊依次插入旋轉插箱內相應的位置。5、熔接操作1.1取出一體化模塊放置于熔接工作臺上，揭開正面蓋板，釋放盤儲于熔接區內的尾纖；1.2將外線裸纖保護套管端部用線扎固定在圖示位置，裸纖進入熔接區；1.3在尾纖、光纜纖芯其中之一套上熔接保護套管，然后用熔接機進行熔接。檢驗合格后，將熔接保護套管移至熔接點，在熔接機上進行熱收縮；1.4將冗余的裸纖（尾纖和光纜纖芯）在熔接區如圖盤儲好；1.5蓋上模塊正面蓋板；1.6將裸纖保護套管在模塊正面外圈盤好，出口處用線扎固定；1.7每芯光纖做好標識記錄；1.8將一體化模塊插入原來位置；1.9完成整個架體的熔接。6、光纖跳線1.1建議選取直徑Ф2的跳線（易于管理，占空間�。�；1.2將跳纖一端插入適配器，另一端在儲纖單元上盤儲后，與相應的適配器連接；1.3保證跳纖自由彎曲半徑大于40mm。

產品售后服務

為創造品牌,提高企業知名度,樹立企業形象,我公司本著“一切追求高質量,用戶滿意為宗旨的精神,以“最優惠的價格,最周到的服務,最可靠的產品質量的原則向您鄭重承諾：

一,產品質量承諾：

1, 產品的制造和檢測均有質量記錄和檢測資料。

2, 對產品性能的檢測,我們誠請用戶親臨對產品進行全過程,全性能檢查,待產品被確認合格后再裝箱發貨。

二,產品價格承諾：

1,為了保證產品的高可靠性和先進性,系統的選材均選用國內或國際優質品牌產品。

2,在同等競爭條件下,我公司在不以降低產品技術性能,更改產品部件為代價的基礎上,真誠以最優惠的價格提供給貴方。

三,交貨期承諾：

產品交貨期：盡量按用戶要求,若有特殊要求,需提前完工的,我公司可特別組織生產,安裝,力爭滿足用戶需求。

四,售后服務承諾：

1,服務宗旨：快速,果斷,準確,周到,徹底

2,服務目標：服務質量贏得用戶滿意

3,服務效率：保修期內或保修期外如設備出現故障,供方在接到通知后,維修人員在24小時內可達到現場并開始維修。

4, 服務原則：產品保修期為十二個月,在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞,保修期外零部件的損壞,提供的配件只收成本費,由需方人為因素造成的設備損壞,供方維修或提供的配件均按成本價計。
