576芯光纖配線柜圖文配置說明
光纖總配線架、三網合一光總配線架、ODF光纖配線架、三網合一配線架、三網合一光纜交接箱、四網融合光纜交接箱、免跳纖光交箱、不銹鋼光交箱、三網合一分纖箱、四網合一樓道箱、光纜分光箱、光纖分纖箱、光分路器箱、光纖配線箱、光纖樓道箱、ONU綜合配線箱、ODF單元箱、綜合配線柜、戶外機柜、監控箱、網絡機柜、遠捷通信為適應三網融合、FTTx的推廣，遠捷通信推出從局端一直到用戶桌面的FTTX光配線網絡解決方案。產品主要包括OMDF光纖總配線架、ODF光纖配線架、三網合一箱、四網合一箱、光纜交接箱，光纜分纖箱，分光分纖箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，光纖跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施等。遠捷通信FTTX布線應有盡有、質量保證！隨時歡迎您前來咨詢�。�！遠捷通信憑借雄厚的技術實力、完善的服務，遠捷通信有限責任公司以“創新、高效、務實”的企業精神，以“求新、求變、求快”的發展戰略，迎接光通信的美好未來、合作伙伴：中國移動、中國聯通、中國電信、廣電網絡、長城寬帶、
產品概述：是用來對光纜光纖進行終端、保護及管理的系統。它能完成對光纜的固定、剖分、接地保護；光纖的固定連接、合理布放、預留盤繞、連線、調度等功能。
二、主要性能指標
使用條件
工作溫度：-5℃～+40℃
貯運溫度：-25℃～+55℃
大氣壓力：70 kPa～
運輸：經包裝的產品能適應火車、輪船、汽車和飛機等交通工具正常運輸。
光電性能光纖連接器（含適配器和尾纖）
◆光纖連接器損耗≤0.5dB (包括插入、互換和重復損耗)；
◆插入損耗≤0.2dB；
◆回波損耗
、FC/SPC、SC、ST≥48dB；FC/UPC≥52dB ；FC/APC≥60 dB；
◆插拔耐久性壽命＞1000次。
適用性能
標稱工作波長：850nm、1310nm、1550nm。
高壓防護接地
地線的截面積應大于6mm?。
機架高壓防護接地裝置與機架間絕緣，電阻不小于1000MΩ/500V(直流電)。
機架高壓防護接地裝置與機架間耐壓不小于3000V（直流電）/1min；不擊穿，無飛弧。
功能
具有對光纜進行保護、固定、終接以及對光纖進行保護、預留、連接、調度等功能。
外形尺寸、容量
型機架外形尺寸、容量：
外形尺寸（高×寬×深）(mm) 大容量（芯）
×840×
×840×
×840×
三、結構及其功能

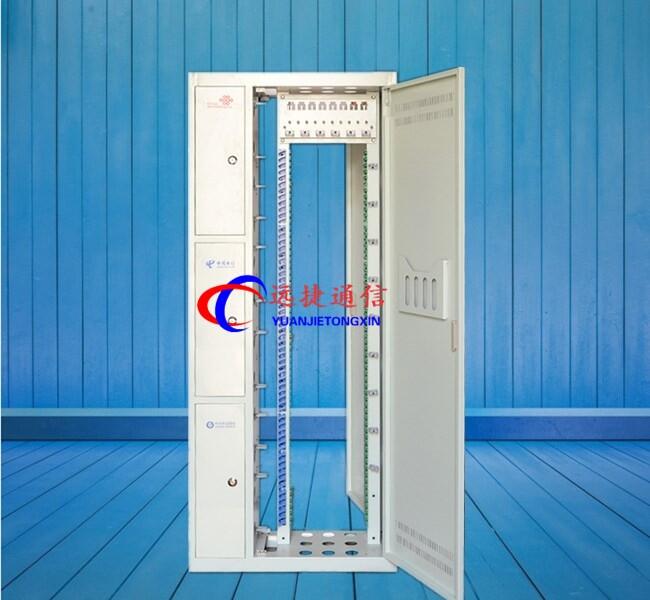

整機組成如圖1所示，主要由機架、終端框、光纖熔配框等組成。機架水平方向、高度方向安裝孔距尺寸符合IEC 297的規定。
機架
機架由左、右立柱、架頂、架底及連接件等組成。機架是整機的支撐和各功能部分的裝載體。架頂上方的彎角件可與機房連接。架底與地面用膨脹螺釘安裝。左立柱的前面是繞線區，可盤繞富余跳纖，理順后的跳纖可從架頂或架底的出連接至光設備。左立柱的后面也可提供大量光纜的固定、終端。
終端框光纜終端框
如圖2，其作用為固定、終接和保護光纜并完成光纜的接地保護。本終端框適用各種光纜(包括普通光纜、帶狀光纜及混合光纜)，用戶定購時須指明。
光纖熔配模塊
光纖熔配模塊集熔接、配線功能于一體，單個模塊可完成12根光纖的熔配功能，6個熔配模塊組成一個熔配框。用戶可根據需要選擇熔配框及熔配模塊的數量。如圖3所示。在熔配模塊后部完成光纖的固定、連接、保護和盤繞，實現光纖的終接。熔配模塊的前部有適配器卡座，光纖在此實現活動連接,并可進行光纖的調線。
四、機架的機房安裝架底和架頂為機房安裝部位。架頂有彎角，可與機房安裝架連接。底部用膨脹螺釘固定于地面。
五、光纜、光纖的引進和走線
◆光纜在繞線架頂部或底部引入，在終端框內固定、接地，用專用剝線纜工具剝去松套管,隨即從尾部套上韌性較好的扁管,直至兩管重疊約10mm,接頭處用熱縮套管保護.將帶有扁管的裸纖從機架右側引入熔配模塊(帶狀光纜須加裝分纖盒，裸纖套上護管后嵌入分纖盒如圖2)，裸纖在熔配模塊與單芯纜熔接，把熔接頭卡在塑料槽內，余長盤繞。從熔接模塊出來的單芯纜與適配器的里面一端活動連接。適配器的外端與調線尾纖活動連接，調線尾纖由適配器出發，經左立柱繞線區預留盤繞后經架頂或架底進入光設備。走線如圖5所示。
◆光纜彎曲半徑不小于15D，其中D為光纜直徑。
◆單芯光纜及裸纖彎曲半徑大于37.5mm。
