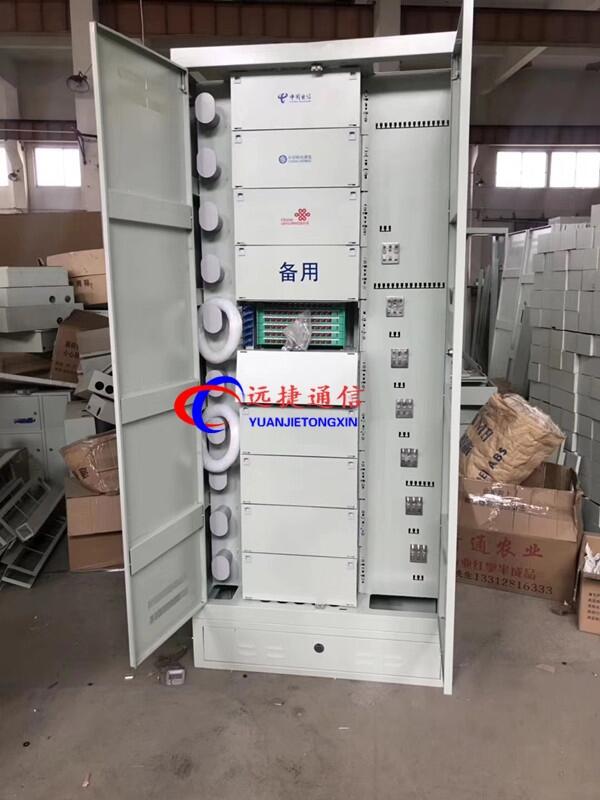

144芯ODF光纖機柜圖文詳細介紹
ODF光纖總配線架、三網合一光總配線架、ODF光纖配線架、三網合一配線架、三網合一光纜交接箱、四網融合光纜交接箱、免跳纖光交箱、不銹鋼光交箱、三網合一分纖箱、四網合一樓道箱、光纜分光箱、光纖分纖箱、光分路器箱、光纖配線箱、光纖樓道箱、ONU綜合配線箱、ODF單元箱、綜合配線柜、戶外機柜、監控箱、網絡機柜、遠捷通信為適應三網融合、FTTx的推廣，遠捷通信推出從局端一直到用戶桌面的FTTX光配線網絡解決方案。產品主要包括OMDF光纖總配線架、ODF光纖配線架、三網合一箱、四網合一箱、光纜交接箱，光纜分纖箱，分光分纖箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，光纖跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施等。遠捷通信FTTX布線應有盡有、質量保證！隨時歡迎您前來咨詢！�。∵h捷通信憑借雄厚的技術實力、完善的服務，遠捷通信有限責任公司以“創新、高效、務實”的企業精神，以“求新、求變、求快”的發展戰略，迎接光通信的美好未來、合作伙伴：中國移動、中國聯通、中國電信、廣電網絡、長城寬帶、制造商：寧波市遠捷通信有限責任公司、
ODF光纖配線架用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小型配線系統。
2外觀結構 1、機架結構形式 1）機架結構有封閉式、半封閉式和敞開式。 2）機架高度分為2600mm、2200mm和2000mm三類。
其寬度推薦選用120mm的整數倍，深度推薦選用300mm、450mm及600mm。 3）機架外形尺寸的偏差不超過±2mm；外表面對底部基準面的垂直度公差不大于3mm。 2、機械活動部分 機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小于110°，間隙不大于3mm。
1 概述
1.1 本規范書適用于GPX421-A/C系列光纖配線架（柜）的結構設計、性能及技術指標、安裝和調試等方面的技術要求。
1.2 本規范書未對一切技術指標及細節作出規定，也未充分引述有關標準和規范的條文。
2 產品說明與技術參數
2.1 產品名稱：光纖配線架（柜）
2.2 產品組成：架（柜）體、光纜引入單元、過纖單元、熔配單元（含熔接配線一體化模塊、適配器、集成尾纖及附件）、安裝附件；
2.3特點說明：
光纖配線架（柜）外形尺寸為2000（高）×800（寬）×400mm（深）
2.4 安裝方式：采用膨脹螺絲與地安裝
2.5 依據標準：產品應嚴格遵循以下行業標準
ODF光纖配線架在綜合布線系統中的應用：
產品售后服務
為創造,提高企業度,樹立企業形象,我公司本著“一切追求高質量,用戶滿意為宗旨"的精神,以“優惠的價格,周到的服務,可靠的產品質量"的原則向您鄭重承諾：
一,產品質量承諾：
1, 產品的制造和檢測均有質量記錄和檢測資料。
2, 對產品性能的檢測,我們誠請用戶親臨對產品進行全過程,全性能檢查,待產品被確認合格后再裝箱發貨。
二,產品價格承諾：
1,為了保證產品的高可靠性和先進性,系統的選材均選用國內或國際優質產品。
2,在同等競爭條件下,我公司在不以降低產品技術性能,更改產品部件為代價的基礎上,真誠以優惠的價格提供給貴方。
三,交貨期承諾：
產品交貨期：盡量按用戶要求,若有特殊要求,需提前完工的,我公司可特別組織生產,安裝,力爭滿足用戶需求。
四,遠捷售后服務承諾：
1,服務宗旨：快速,果斷,準確,周到,
2,服務目標：服務質量贏得用戶滿意
3,服務效率：保修期內或保修期外如設備出現故障,供方在接到通知后,維修人員在24小時內可達到現場并開始維修。
4, 服務原則：產品保修期為十二個月,在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞,保修期外零部件的損壞,提供的配件只收成本費,由需方人為因素造成的設備損壞,供方維修或提供的配件均按成本價計。在保修期外我公司技術人員每年不少于三次回訪調查用戶使用情況
使用條件：
1.工作溫度：-5℃+40℃ 相對濕度:≤90%(+30℃)
2.大氣壓力:70Kpa-106Kpa 儲運溫度:-40℃+70
3.光電性能:插入損耗≤0.2Db;附加損耗≤0.2B;回波損耗45dB;附加損耗≤5dB;插拔耐久性壽命>1000次
4.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
5.抗電強度:能承受3000V(直流電)/1min無擊穿/飛弧現象
適用性指標:
1.標稱工作波長850nm\1310nm\1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范.
功能:
1.有很強的光纜固定與保護功能,能保證光纜及纖不受損傷,以及可靠的接地裝置.
2.有先進的光纖布線管理設計裝置,保證了光纖的線及纖芯安裝、施工及維護方便。
3.有明確的線序標識，便于轉接、跳線、測試。
技術特性:
插入耐久性壽命>1000次
高壓防護地與機架間絕緣電阻>20000MΩ/1分鐘,不擊穿,無飛弧
綜合布線系統中，配線架適用于設備間的水平布線或設備端接，以及集中點的互配端接。堅固及易于安裝的設計，減少安裝與操作費用，較大的正面標識空間方便端口識別，便于管理，符合19"機架安裝標準。目前，該產品已在全球多個國家和地區獲得規模商用，為運營商帶來多項價值：
1.大容量，高密度，減少機柜布放數量，節約機房空間，增加機房的利用率；
2.實時監控端口，可提高故障定位效率，減少人力成本；
3.智能施工確保路由信息準確，減少沉沒端口，節約運維成本；
4.eID電子標識減少紙質標簽帶來的信息泄露隱患；
5.智能中間配線柜配合智能光纖配線架，可實現機房智能化和電子化，易于部署和維護。
ODF（Optical Distribution frame）光纖配線架
光纖配線架（ODF）用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊局及無線**的中小型配線系統。
產品特點：
●模塊化：部件均采用模塊化設計，可以通過模塊的靈活搭配來實現不同的功能組合，使不同型號產品的組件具有通用性和互換性；
●系統化：擁有滿足室內、室外各種環境要求的、不同容量的產品，并配有系列高品質的光器件產品，并能提供系統的解決方案；
●人性化：強調人性化操作、管理等，正面化操作，對工程施工有深厚的理解，對細節的處理一直堅持精益求精；
●標準化：嚴格遵循行業相關各種標準，并且積極參與行業的各種技術規范的修訂
