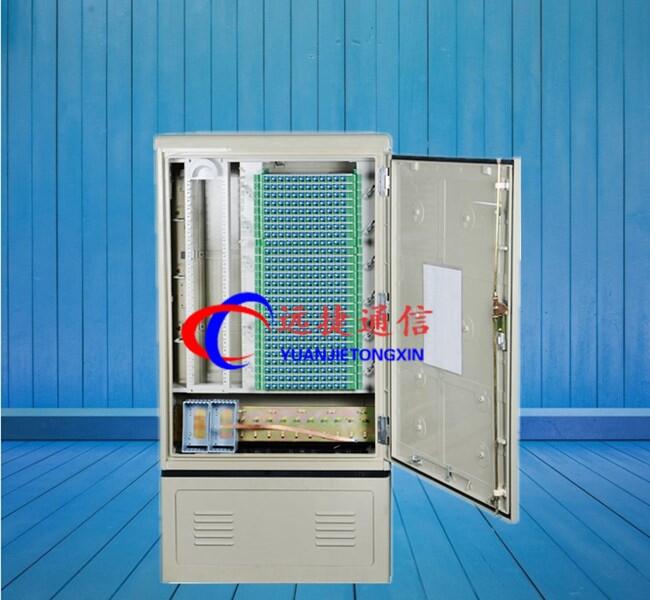

720芯光纜交接箱安裝詳細說明

FTTH光纜交接箱生產地【中國移動通信|中國電信|中國聯通）】室外壁掛式/落地式光纜交接箱、戶外通信光纜交接箱（48芯、72芯、96芯、144芯、216芯、288芯、432芯、480芯、576芯、684芯、720芯、864芯、960芯、1152芯、1440芯）中華人民共和國通信行業標準 通信光纜交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范圍 本標準規定了通信光纜交接箱。光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備�？蓪χ�、配線光纜進行固定、開剝、保護、終接及冗纖的盤繞，通過光纖跳線，能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。產品具備模塊化設計、最優化的光纜管理系統，實現主干光纜與配線光纜交叉連接或互連，以及主干光纜之間的直通連接配線功能。且適用于多元化的XPON建設需求，提供多種光分路器增值單元解決方案。

一、概述
光纜交接箱用于實現光纖接入網中主干光纜與配線光纜的連接、分配及調度，廣泛用于光纖接入網線路以及CATV網線路工程。

二、工作環境：
1.環境溫度：-40℃～+60℃
2.相對濕度：40℃時小于95%
3.大氣壓力：70～106Kpa

三、主要特點
1.箱體采用高強度的國際材料SMC（玻璃纖維增強不飽和聚酯塑料）經高溫模壓而成，使用壽命長，防老化、抗輻射；表面不需任何防護，具備全天候防護功能。
2.箱體厚實，具有良好的隔熱效果，能有效防止箱內水汽凝結
3.箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好。
4.采用12芯熔接配線一體化模塊。
5.適合FC、SC、LC、ST光纖適配器的安裝。
6.有可靠的光纜固定和接地保護裝置。
7.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。
8.箱體防護等級達到GB/T4208-1993標準中IP65等級要求。
9.美觀大方，線條清晰，防腐防水性能好，使用壽命長。

四、產品特點
1.采用熔配一體化抽拉式模塊，使交接箱容量大，密度高。
2.箱體采用高強度SMC聚脂箱體，具有良好抗腐蝕、耐老化性能，能抵受劇烈的氣候變化以及適應惡劣的工作環境
3.箱體具有良好的密封性能，防護等級達到GB/T4208IP65級。
4.具有很好的安裝性能及防破壞功能。
5.箱體具有安全可靠的光纜固定與接地保護裝置。
6.高壓防護接地與機箱絕緣電阻：≥2×104MΩ/500V(DC)
7.箱高壓防護接地與機箱間耐壓≥3000V(DC)/1min，不擊穿，無飛弧
8.箱體靜負荷能力：殼蓋≥980N，側表面≥980N，門鉸鏈≥200N
9.機箱的密封防護等級：達到GB4208標準中IP65級
10.阻燃性能：達到GB4609/FV-0級
11.密封性能：達到GB4208/IP53要求
12.負荷值：殼蓋≥980N，側表面≥400N，支撐件≥200N
13.最小拉脫力：φ0.4-1.2mm導線分別為24-120N

五、用途
1.光纜交接箱是用于室外的主干光纜與配線光纜連接的接口設備，能夠實現光纖的接續，配線有直接連接和交叉連接的功能。

六.功能要求：
1．光纜固定與保護功能
應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2． 光纜終接功能
應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能
通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能
光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5．容量
每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置

三網合一光纜交接箱是用于光纖接入網(電信網、移動網、聯通網）三網主干光纜與FTTH小區配線光纜節點處的接口設備，可以實現大容量光纖的熔接、終端存儲以及調度等功能。該產品的應用，減少了三網的重復線路建設，精簡線路，美化環境。
