1. 產品概覽 ：光纜交接箱產品種類齊全，應用場景多種多樣，適用于各種FTTx應用場景的布署。

2.        1.1 普通光纜交接箱：

3.        序 號 容 量  箱體尺寸 (含底座)H×W×D(mm) 描  述

1 144芯  955×520×288 落地/掛桿/掛墻安裝、SMC箱體

2 288芯  1350×750×320 落地安裝、原裝SMC箱體

3 288芯 1445×756×360 落地安裝、SMC箱 體

4 576芯 1600×1200×400 落地安裝、雙層鈑金箱體

5 576芯 GXF5-17Cd 1445×756×625 落地安裝、SMC箱體

 注：可選配分光模塊實現分光功能。

 1.2 FTTH光纜交接箱系列（帶分光功能）：

 序號  尺寸 (含底座)   H×W×D(mm) 配線容量最大分 光端口 描    述

1    955×520×288 96芯64芯 選配FFG-1/FFG-17/FFG-34分光模塊。 84芯分支配線，12芯主干配線，72芯直熔。落地/掛桿/掛墻安裝、SMC箱體。

2    1120×630×380 156芯6*n(n為分光比) 6個MIN型盒式光分路器位。 144芯配線，12芯主干熔接，48芯直熔。 落地安裝、鈑金箱體。

3    1445×756×360 192芯128芯 選配FFG-1/FFG-17/FFG-34分光模塊。 180芯分支配線，12芯主干配線。 落地安裝、SMC箱體。

4    1350×750×320 288芯 10個MIN型盒式光分路器位。 288芯配線，120芯直熔、使用FJX12e模塊。落地安裝、SMC箱體。

5    1345×756×360 288芯10*n (n為分光比) 同上，箱體為國產SMC箱體。

6    1600×1100×428 720芯 12*n (n為分光比) 12個MIN型盒式光分路器位。 720芯配線，288芯直熔、使用FJX12e模塊。落地安裝、鈑金箱體。 注：使用盒式光分路器時，分光比可選，不占用配線空間。

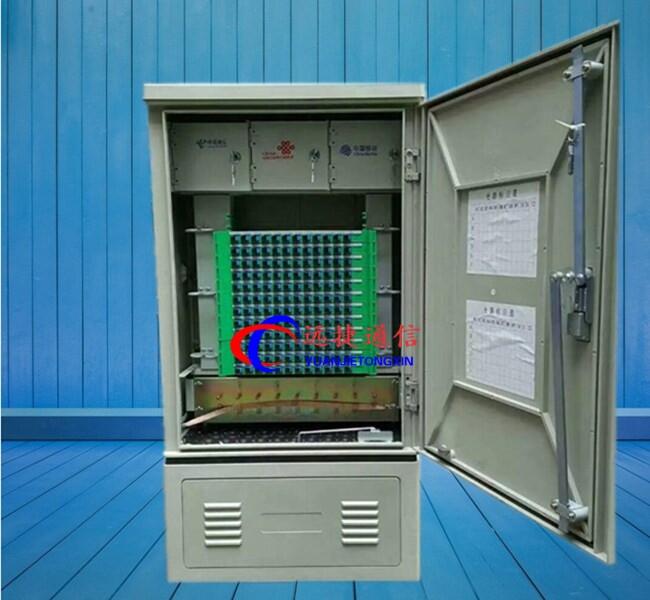

 2 產品介紹 2.1 普通光纜交接箱： 2.1.1 144芯光纜交接箱（GXF5-17Ba） GXF5-17Ba系列光纜交接箱是一種小容量箱體，配線容量144芯、直熔72芯，內部結構分區合理、清晰，有獨立的裸纖及跳線管理，儲纖區采用旋轉門設計，操作空間靈活、方便。 SMC箱體，采用全正面操作，產品具有良好的保溫、隔熱、耐腐蝕性能，此型號箱體可配置底座落地安裝，也可對箱體進行掛桿、掛墻安裝。適用于FTTx小容量分支配線節點，一般安裝于小區綠地、樓邊、電線桿等環境中。

使用條件：

工作溫度：-40℃∽+60℃

相對濕度：≤95%（+40℃時）

大氣壓力：70∽106Kpa

貯運溫度：-40℃∽+60℃

防潮防雨防塵防盜符合YD/T988-1998標準

主要技術參數：

插入損耗：1.31,1.55um LD光源。單模≤0.18dB多�！�0.30dB

回波損耗：1.31,1.55um LD光源。單模PC≥45dB UPC≥50dB APC≥60dB

絕緣電阻：≥2×104MΩ/500VDC

耐電壓：3KVDC/1min不擊穿，無飛弧

箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在最外端應能承受的垂直壓力大于200N

功能要求：

1．光纜固定與保護功能

應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。

2． 光纜終接功能

應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。

3．調線功能

  通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。

4．光纜纖芯和尾纖的保護功能

   光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。

5．容量：144、192、288、432、576、864芯

一體化模塊：一體化托盤，一體化盤，一體化熔纖盤，一體化熔纖熔接盤，迷你型托盤，一體化溶解單元，V2.0~V3.0一體化托盤（12芯） 12V2.0一體化托盤【一體化盤、一體化模塊】，12芯一體化盤，12芯一體化托盤，12芯熔纖盤，普天一體化模塊|世紀人一體化熔纖盤|普天12芯一體化模塊|熔配一體化托盤|V2.0一體化托盤|V3.0一體化托盤|一體化熔纖盤|普天12芯(左出纖.右出纖一體化熔纖盤)普天一體化熔配單元|普天一體化熔配模塊|世紀人一體化熔配模塊｜一體化熔配單元一，

用途：

1、用于光纖的熔接、分支；

2、蓋可翻轉，盤可疊加，擴大容量，安裝、使用及為方便。光配線產品，塑料配件熔接盤是組合在光纜交接箱體內，光纜一部分光纖與尾纖熔接用于連路調度，另一部分與其它光纜直接對接（直熔）。熔接盤是對每一根光纖，互相任意連接，配合使用。熔接盤是組合在光纜交接箱體內，光纜一部分光纖與尾纖熔接用于連路調度，另一分與其它光纜直接對接（直熔）。熔接盤是對每一根光纖，互相任意連接，配使用。熔接盤采用高強度工程塑料注塑成型，阻燃、強度高、抗老化時間長等。1、模塊化設計，單元箱集光纖熔接、盤儲、配線為一體，每個熔配模塊可單獨抽出，滿足離架或在架操作使用；

2、光纜、尾纖、跳線的管理層次清晰，有良好可操作性；可適用安裝FC、SC等多種適配器；

3、工作溫度：-5℃~40℃，相對濕度：≤85%（30℃時），大氣壓力：70~106Kpa；4、標稱工作波長：850nm、1310nm 、1550nm；

5、插入損耗：≤0.5dB；

6、回波損耗：PC≥40dB、UPC≥50dB、APC≥60dB；

7：抗電強度：≥3KV(DC)/1min不擊穿、無飛�。�

8、絕緣電阻：≥1000MΩ/500V(DC)；

9、壽命：≥1000次。

光分路器光網絡系統中實現光信號進行耦合、分支、分配的無源器件。光分路器又稱光纖分光器和光纖分路器，是光纖鏈路中最重要的無源器件之一。光分路器具有多個輸入端和多個輸出端的光纖匯接器件，常用M×N來表示一個分路器有M個輸入端和N個輸出端。一般用1×2（1分2）、1×4（1分4）、1×8（1分8）、1×16（1分16）、1×32（1分32）、1×64（1分64）。

光分路器特點：

    尾纖盒式體積小巧，外形美觀。可根據客戶需求提供不同種類的連接頭，及尾纖線徑，標配為SC連接頭。安裝快捷，性能可靠，工作狀態穩定，技術指標符合YD/T893的行業要求。

光分路器應用范圍：

    安裝在19英寸標準機架內，或安裝在專用的光分路器托盤及光纜接頭盒內，也可安裝在機箱內使用。

光分路器優點：

    結構簡單，對波長不敏感，分光均勻性好，耐高溫，體積小巧，技術性能符合Telcordia GR-1209和Telcordia GR-1221可靠性要求，已經通過ISO9001質量體系認證。

隨著光纖通信的投資方向由通信干線，城域網，局域網，專用網等向FTTP、FTTH的方向發展。FTTH的核心光器件--光分路器的需求也將不斷擴大。

單模光纖(Single-mode Fiber)：一般光纖跳線用黃色表示，接頭和保護套為藍色；傳輸距離較長。

多模光纖(Multi-mode Fiber)：一般光纖跳線用橙色表示，也有的用灰色表示，接頭和保護套用米色或者黑色；傳輸距離較短

使用注意事項：

光纖跳線兩端的光模塊的收發波長必須一致，也就是說光纖的兩端必須是相同波長的光模塊，簡單的區分方法是光模塊的顏色要一致。一般的情況下，短波光模塊使用多模光纖（橙色 的光纖），長波光模塊使用單模光纖（黃色光纖），以保證數據傳輸的準確性。

光纖在使用中不要過度彎曲和繞環，這樣會增加光在傳輸過程的衰減。

光纖跳線使用后一定要用保護套將光纖接頭保護起來，灰塵和油污會損害光纖的耦合。

如果光纖接頭被弄臟了的話，可以用棉簽蘸酒精清潔，否則會影響通信質量。

1、使用前必須將光纖跳線陶瓷插芯和插芯端面用酒精和脫脂棉擦拭干凈。

2、使用時光纖最小彎曲半徑不小150mm。

3、保護插芯和插芯端面，防止碰傷、污染，拆卸后及時帶上防塵帽。

4、激光信號傳送之時請勿直視光纖端面。

5、出現人為及其它不可抗因素損壞時應及時更換損壞的光纖跳線。

6、安裝前應仔細閱讀說明書，并在廠家或經銷商的工程師指導下進行安裝調試。

7、光纖網絡或系統出現異常情況，可采用故障排除法逐一測試。測試或排除跳線故障時可以先做通斷測試，通�？梢允褂每梢娂す夤P對整個光纖鏈路打光判斷�；蛘哌M一步使用精密光纖插損回損儀，測試其各項指標，指標在合格范圍內，則跳線指示正常，反之則不合格。

特點：

1.插入損耗低

2.重復性好

3.回波損耗大

4.互插性能好

5.溫度穩定性好

6.抗拉性能強

應用：

光纖跳線產品廣泛運用到：通信機房、光纖到戶、局域網絡、光纖傳感器、光纖通信系統、光纖連接傳輸設備、國防戰備等。適用于有線電視網、電信網、計算機光纖網絡及光測試設備。細分下來主要應用于幾個方面。

1.光纖通信系統

2.光纖接入網

3.光纖數據傳輸

4.光纖CATV

5.局域網(LAN)

6.測試設備

7.光纖傳感器
