材質特點：冷軋板具有良好的性能，即通過冷軋，可以得到厚度更薄、精度更高的冷軋帶鋼和鋼板，平直度高、表面光潔度高、冷軋板表面清潔光亮、易于進行涂鍍加工、品種多，用途廣，同時具有沖壓性能高和不時效、屈服點低的特點，所以冷軋板具廣泛的用途，主要應用于汽車、印制鐵桶、建筑、建材、自行車等行業，同時還是生產有機涂層鋼板的選材。具有高強度、耐腐蝕、耐老化的特點。能抵御劇變氣候和惡劣環境的影響，外觀優雅的弧度設計，向用戶們完美的展現出立體視角，一改你往日的平面視角。

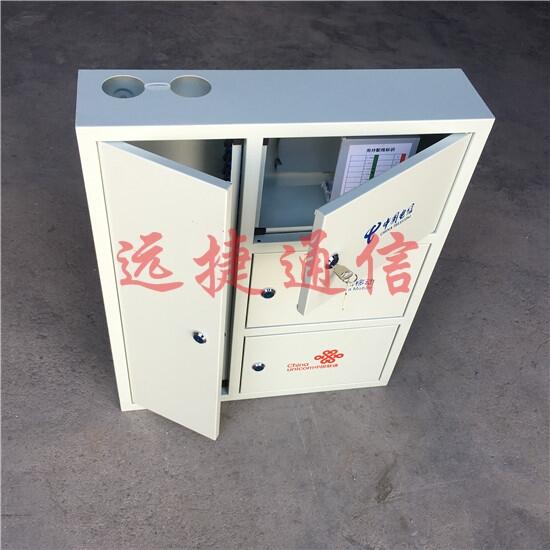

三網合一分纖箱，主要構件有箱體，箱體包括頂板、側板、底板和前門，箱體內部設置有公共倉、中國移動工作倉、中國電信工作倉和中國聯通工作倉，公共倉內部設置有熔纖盤、引入光纜固定位和適配器卡條固定位，適配器卡條固定位為可翻轉結構；中國移動工作倉、中國電信工作倉和中國聯通工作倉內部分別設置有中國移動分光插槽翻版、中國電信分光插槽翻版和中國聯通分光插槽翻版；公共倉與中國移動工作倉、中國電信工作倉、中國聯通工作倉之間設置有過纖區。實用新型箱體內部設置的公共倉、中國移動工作倉、中國電信工作倉和中國聯通工作倉，有效做到了移動、聯通、電信的三網合一。

一、產品簡介：產品結構與應用場景由浙江通品通信公司開發的FTTH室外壁掛式光分路器箱用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光纖跳線引出光信號，實現光配線功能。適用于FTTH工程光纜到樓后使用，安裝于樓道、地下室、機房和大樓外墻。光纜也可以經分光配線箱開撥盤繞后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求

二、主要特點：

1.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。

2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長.

3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性。

4.采取左右結構和上下結構組合結構的設計，左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層，下層為光纖熔接層。

5.在機箱形式及厚度保持一致的情況下，光纖熔接盤最大支持6片，滿足施工過程中任意形式的接續

6.各種接頭端接方便，安裝靈活。用于配線間和設備間光纜的端接、使用和管理。

7.門鎖采用優質戶外防水鎖，箱體掛墻安裝

8.具有臨時尾纖存儲區域

9.支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等

三、技術參數：

1.工作溫度：-30~+60度，儲存溫度-40~+60度

2.箱門開啟角度：180°

3.大氣壓力:70Kpa-106Kpa

4.光電性能:插入損耗≤0.2dB;附加損耗≤0.2B

5.回波損耗≥45dB;附加損耗≤5dB

6.插拔耐久性壽命>1000次

7.電氣性能:絕緣電阻≥1000MΩ500V(直流電)

8.抗電強度:能承受3000V(直流電)/1min無擊穿/無飛弧現象

四、適用性指標:

1.標稱工作波長850nm1310nm1550nm;

2.光纖光纜符合GB/T11819和GB/T7424規范;

3.光纖活動連接器符合GB12507以及相關標準規范.

4.前面操作、安裝都相當迅速方便

5.分路器插座板可翻轉，蝶形光纜可以實現存儲，方便維護及光纜多次維護

6.配置2個標準插片式分光器安裝槽位，可安裝2臺1：4/1：8插片式分光器，

7.外型尺寸：壁掛式：700*600*120MM

鑲嵌式：入墻尺寸145*580*750MM
外墻尺寸700*600*160MM

8.產品重量：壁掛式：22KG

 鑲嵌式：21KG

 五、訂購信息：

 1.產品材料：冷軋板

 2.產品顏色：常規色灰色

 3.產品工藝:沖壓

三網合一分纖箱具體功能要求如下：

(一)光纜固定與保護功能

應具有光纜引入、固定和保護裝置。該裝置具有以下功能：

1．將光纜引入并固定在光纖接續盒內，保護光纜及纜中纖芯不受損傷；

2．光纜金屬部分與機架絕緣；

(二)光纖終接功能

應具有光纖終接裝置。該裝置應便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞的光纜纖芯、尾纖不受損傷。

(三)調線功能

通過光纖連接器插頭，能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。

(四)標識記錄功能

光纖接續盒內應具有完善的標識和記錄裝置，用于方便地識別纖芯序號或傳輸路序，且記錄裝置應易于修改和更換。

(五)光纖存儲功能

光纖接續盒內應具有足夠的空間，用于存儲余留光纖。

2  箱體密封性能

對于室外型，密封性能應滿足GB 4208-2008標準中IP55級的要求。對于樓道型和室內型，密封性能應滿足GB4208-2008標準中IP33級的要求。特殊情況下可與用戶具體協商。

功能要求

安裝分光器的三網合一箱，分光器的安裝區域應相對獨立；根據不同應用場景，箱體的分光器安裝區域應支持安裝盒式分光器或插片式分光器。

采用一級分光方式時，箱體的分光器安裝區域應滿足一臺1/2×64或兩臺1/2×32分光設施安裝空間；采用二級分光方式時，箱體的分光器安裝區域應滿足安裝一臺1/2×32或兩臺1/2×16或四臺1/2×8分光設施安裝要求。

箱內應留有足夠的接續區，并能滿足接續時光纜的存儲、分配。

不同類的線纜應留有相對獨立的進線孔，孔洞容量應滿足滿配時的需求。目前應按3條室外光纜、滿配時皮線光纜（或其它室內光纜）保證孔洞容量需求，進出線宜采用垂直或水平方式。

用戶引入光纜未開剝時，接續固定件對光纜的的最小拉脫力不小于100N。

光纖在機箱內應用適當的預留，預留長度以方便二次接續的操作為宜。

線纜引入孔處應進行密封，防止水和嚙齒類動物進入機箱。

提供一定數量理線環或其它綁扎線配件，方便綁扎線的基本要求。

在機箱門內中部合適位置設置卡片插槽和分纖情況填寫紙質表格。

三網合一分纖箱涂層顏色

機箱表面涂層顏色應符合GB/T 3181-1995中表2的要求。箱門正面中央應印有中國電信的LOGO，顏色為PANTONE286C。標志嚴格按照圖紙所示尺寸等比例縮放使用，不得拉伸、擠壓、變形等。具體要求如下：

三網合一分纖箱涂層外觀

涂層表面應連續、均勻，紋理與相應的標準樣板保持一致，且無結瘤、縮孔、起泡、*、開裂、剝落、粉化、顆粒、流掛、露底、夾雜臟物等缺陷。

對于無噴涂處理的機箱，外表面的光澤和紋理應均勻美觀。

涂層附著力

機箱表面的涂層經附著力試驗后，應滿足GB/T 9286-1998 表1中等級2的要求。

涂層抗沖擊

機箱表面的涂層經抗沖擊試驗后，應無放射狀裂紋、缺口等缺陷。

涂層抗老化

機箱表面的涂層經抗老化試驗后，應符合本規范5.2.3條和5.2.4條的要求。

涂層耐溶劑

機箱表面的涂層經耐溶劑試驗后，目測表面不應出現失光、明顯掉色和出現被擦拭的跡象。

機箱材料

（1）  箱體材料一般采用不銹鋼或鋁合金等金屬板材， 也可采用滿足強度和燃燒性要求的非金屬復合材料。

（2） 用于機箱的金屬材料，經過表面處理后或未經表面處理，均應具備抗腐蝕及電化學反應的能力。

（3） 非金屬材料零部件應為非延燃材料，其燃燒性應能通過阻燃試驗的要求，阻燃等級應達到V0級。
