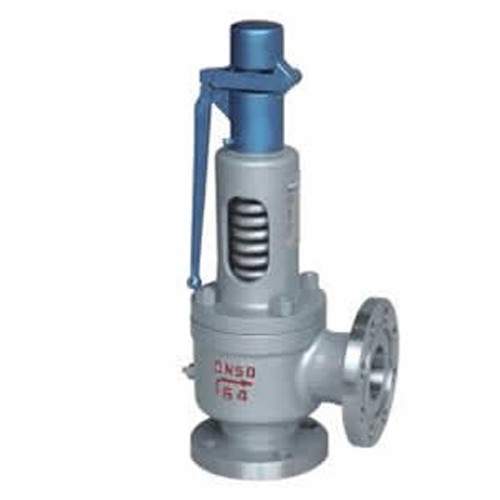

A48Y-64/100彈簧全啟蒸汽式安全閥產品介紹

  A48Y-64/100彈簧全啟蒸汽式安全閥適用于工作溫度“C型”≤425℃；“I型”≤500℃；“V型”≤500℃；的蒸汽等介質設備或管路上，在系統中起安全保護作用。當系統壓力超過規定值時，安全閥打開，將系統中的一部分氣體/流體排入大氣/管道外，使系統壓力不超過允許值，從而保證系統不因壓力過高而發生事故。
A48Y-64/100彈簧全啟蒸汽式安全閥結構圖

A48Y-64/100彈簧全啟蒸汽式安全閥執行標準

設計規范：GB/T 12243
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12242
產品標識：GB/T 12220
供貨規范：JB/T 7928

A48Y-64/100彈簧全啟蒸汽式安全閥零部件材料

NO	零件名稱	A48Y-C A44Y-C 材料	A44Y-P材料	A44Y-R材料
1	閥體	WCB	ZG1Cr18Ni9Ti	CF8M
2	閥座	2Cr13	1Cr18Ni9Ti	316
3	調節圈	ZG2Cr13	ZG1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
4	反沖盤	ZG2Cr13	ZG1Cr18Ni9Ti	316
5	閥瓣	2Cr13	1Cr18Ni9Ti	316
6	導向套	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
7	閥蓋	ZG230-450	ZG230-450	ZG230-450
8	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	扳手	ZG200-400	ZG200-400	ZG200-400
11	調整螺桿	45	2Cr13	2Cr13
12	保護罩	ZG200-400	ZG200-400	316
13	密封面材料	堆焊Co基硬質合金

彈簧全啟蒸汽式安全閥整定壓力調整步驟
①安全閥出廠前，應逐臺調整其開啟壓力到用戶要求的整定值。若用戶提出彈簧工作壓力級，則按一般應按壓力級的下限值調整出廠。
②使用者在將安全閥安裝到被保護設備上之前或者在安裝之前，必須在安裝現場重新進行調整，以確保安全閥的整定壓力值符合要求。
③在銘牌注明的彈簧工作壓力級范圍內，通過旋轉調整螺桿改變彈簧壓縮量，即可對開啟壓力進行調節。
④在旋轉調整螺桿之前，應使閥進口壓力降低到開啟壓力的 90%以下，以防止旋轉調整螺桿時閥瓣被帶動旋轉，以致損傷密封面。
⑤為保證開啟壓力值準確，應使調整時的介質條件，如介質種類、溫度等盡可能接近實際運行條件。介質種類改變，特別是當介質聚積態不同時（例如從液相變為氣相），開啟壓力常有所變化。工作溫度升高時，開啟壓力一般有所降低。故在常溫下調整而用于高溫時，常溫下的整定壓力值應略高于要求的開啟壓力值。高到什么程度與閥門結構和材質選用都有關系，應以紅峰閥門廠的說明為根據。
⑥常規安全閥用于固定附加背壓的場合，當在檢驗后調整開啟壓力時（此時背壓為大氣壓），其整定值應為要求的開啟壓力值減去附加背壓值。
