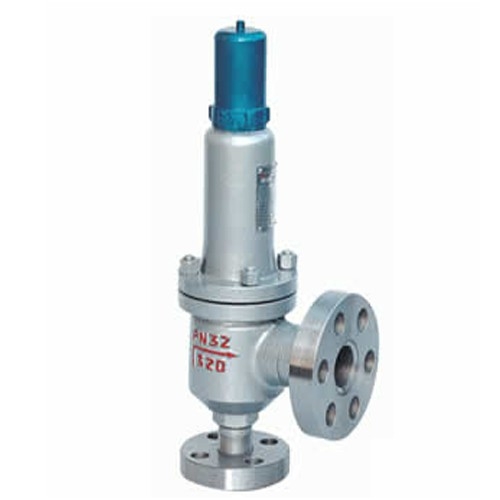

彈簧安全閥|A42W彈簧全啟式安全閥|A42W安全閥
A42H,A42Y,A42W彈簧全啟式安全閥結構圖

A42H,A42Y,A42W彈簧全啟式安全閥產品用途

  A42彈簧全啟式安全閥采用全封閉閥蓋和閥帽結構，安全閥開啟排放時，介質不會向外界泄漏，而全部通過排泄管排掉，又可防止灰塵等雜質進入閥內，適用于溫度不高于300度的氣體和需要大排量的液體介質。

【彈簧全啟式安全閥執行的標準】

設計規范：GB/T 12243
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12242
產品標識：GB/T 12220
供貨規范：JB/T 7928

A42H,A42Y,A42W彈簧全啟式安全閥特點

1.全啟式結構，排量大
2.閥瓣處設有反沖盤部件
3.平面結構的閥瓣和閥座易于維修和重新加工
4.整定壓力偏差小，可達±3%
5.選用優質的彈簧鋼，保證彈簧的壽命和穩定性

【彈簧全啟式安全閥相關型號】

  A42Y-16C(25,40,64,100)
  A42Y-16P(25P,40P,64P,100P)
  A42Y-16R(25R,40R,64R,100R)
  A42Y-16R3(25R3,40R3,64R3,100R3)
  KA42Y-16C(25,40,64,100)
  KA42Y-16P(25P,40P,64P,100P)
  KA42Y-16R(25R,40R,64R,100R)
  KA42Y-16R3(25R3,40R3,64R3,100R3)
  DA42Y-16C(25,40,64,100)
  DA42Y-16P(25P,40P,64P,100P)
  DA42Y-16R(25R,40R,64R,100R)
  DA42Y-16R3(25R3,40R3,64R3,100R3)

A42H,A42Y,A42W彈簧全啟式安全閥性能參數

型號		鑄鋼型 A42Y-C	304不銹鋼型 A42Y-P	316不銹鋼型 A42-R	316L不銹鋼型 A42Y-R3
口徑范圍		DN15～DN400
適用溫度		≤200°C
適用介質		水、蒸汽、油品	腐蝕性介質	腐蝕性介質	腐蝕性介質
材料	1、閥座	2Cr13	CF8	CF8M	CF3M
	2、閥體	WCB	CF8	CF8M	CF3M
	3、調節圈	2Cr13	304SS	316SS	316L
	4、反沖盤	2Cr13	304SS	316SS	316L
	5、閥瓣	2Cr13	304SS	316SS	316L
	6、導向套	2Cr13	304SS	316SS	316L
	7、閥蓋	WCB	CF8	CF8M	CF3M
	8、彈簧	50CrVa	50CrVa包覆TEFLON	50CrVa包覆TEFLON	50CrVa包覆TEFLON
	9、閥桿	2Cr13	2Cr13	316SS	316L
	10、調整螺桿	45#鋼	2Cr13	2Cr13	2Cr13
	11、保護罩	ZG200	ZG200	ZG200	ZG200
	密封面材料	堆焊Co基硬質合金	堆焊Co基硬質合金	堆焊Co基硬質合金	堆焊Co基硬質合金
