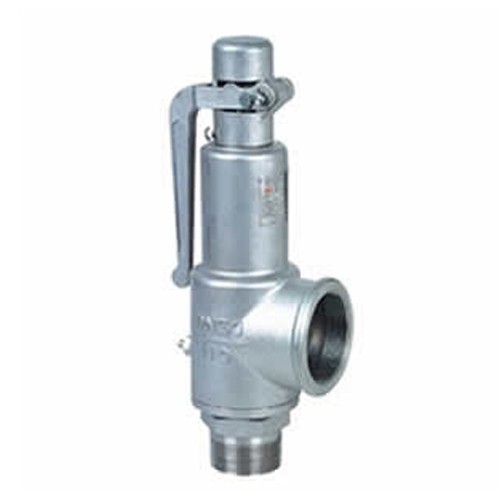

A28H,A28W,A27Y外螺紋全啟式安全閥產品概述
帶手柄彈簧全啟式安全閥（其它叫法：A28H、A28Y、A28W彈簧全啟式安全閥、螺紋安全閥、帶手柄全啟式安全閥、絲扣安全閥、絲口安全閥）：紅峰牌的安全閥A28H適用于工作溫度≤200℃的空氣、蒸汽、水、氮氫混合氣等介質的設備或管路上，A28Y-P/R適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。
外螺紋全啟式安全閥主要零件材料
|
型號 |
零件名稱 |
A28H材料 |
A28Y-P材料 |
A28Y-R8材料 |
|
1 |
閥體 |
HT200 |
ZG1Cr18Ni9Ti |
CF8M |
|
2 |
閥座 |
35 |
ZG1Cr18Ni9Ti |
CF8M |
|
3 |
調節圈 |
2Cr13 |
1Cr18Ni9Ti |
316 |
|
4 |
閥瓣 |
2Cr13 |
1Cr18Ni9Ti |
316 |
|
5 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
6 |
閥桿 |
2Cr13 |
2Cr13 |
316 |
|
7 |
調整螺桿 |
45 |
2Cr13 |
316 |
|
8 |
保護罩 |
ZG200-400 |
ZG200-400 |
CF8M |
|
9 |
密封面材料 |
堆焊D507 |
堆焊Co基硬質合金 |
|
外螺紋全啟式安全閥主要外形連接尺寸mm
|
公稱通徑 DN |
尺寸 mm |
|||||
|
do |
Rc |
G |
L |
L1 |
H |
|
|
15 |
10 |
1/2" |
3/4" |
37 |
62 |
189 |
|
20 |
12 |
3/4" |
1" |
40 |
65 |
196 |
|
25 |
15 |
1" |
11/4" |
45 |
72 |
277 |
|
32 |
20 |
11/4" |
11/2" |
55 |
85 |
312 |
|
40 |
25 |
11/2" |
2" |
67 |
100 |
322 |
|
50 |
32 |
2" |
21/2" |
76 |
112 |
348 |
|
65 |
40 |
21/2" |
3" |
110 |
135 |
370 |
|
80 |
60 |
3" |
4" |
110 |
145 |
410 |
