法蘭雙聯安全閥|A38Y,A43H,A37H雙聯彈簧式法蘭安全閥

法蘭雙聯安全閥|A38Y,A43H,A37H雙聯彈簧式法蘭安全閥

產品價格：￥388（人民幣）

規格：A38Y,A43H,A37H雙聯彈簧式法蘭安全閥

發貨地：上海

品牌：

最小起訂量：1件

QQ洽談點擊詢價進入商鋪

上海奇眾閥門制造有限公司

誠信商家

會員級別：

標準會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海奇眾閥門制造有限公司

商鋪名稱：上海奇眾閥門制造有限公司

聯系人：石經理（先生）

聯系手機：

固定電話：

企業郵箱：13817855033@139.com

聯系地址：上海市嘉定區江橋鎮金園五路208號

郵編：201803

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

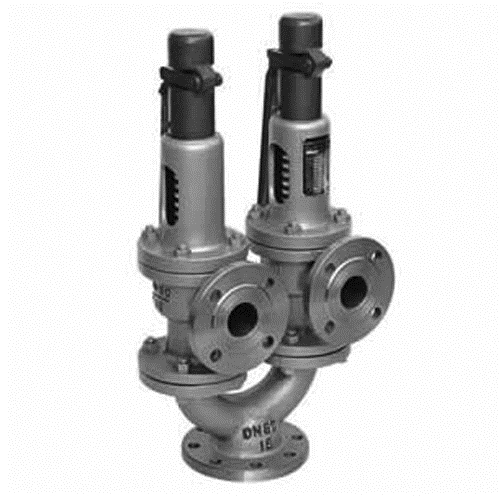

法蘭雙聯安全閥|A38Y,A43H,A37H雙聯彈簧式法蘭安全閥

產品介紹

A38Y,A43H,A37H雙聯彈簧式法蘭安全閥主要零部件材料說明
A38Y、A43H、A37H型安全閥除三通（材料為WCB）外、其余零件的材料均和A47H、A48Y型彈簧式安全閥相同本閥門適用于工作溫度≤350℃的蒸汽、水等介質的設備和管路上。作為超壓保護裝置、連接法蘭標準按JB/T79-94的系列.

雙聯彈簧式法蘭安全閥執行的標準

設計規范：GB/T 12243
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12242
產品標識：GB/T 12220
供貨規范：JB/T 7928

雙聯彈簧式法蘭安全閥主要零部件材料：

A38Y型 DN	相應的A48Y型 DN		A43Y型 DN	相應的A47Y型 DN		A37Y型 DN	相應的A47Y 型 DN
50	32		50	32		50	32
80	50		80	50		80	65
100	65		100	80		100	80
150	100		125	100		125	100
			150	125		150	125

雙聯彈簧式法蘭安全閥主要外形連接尺寸mm：

型號	DN	do	D	K	g	g1	b	f	f1	Z- d	DN'	D1	k1	g2	b1	f'	Z1- d1	L	L1	L0	h	H
A37H-16C A43H-16C	50	25	165	125	100		20	3		4-18	32	140	100	78	18	2	4-18	115	110	165	235	547
	80	40	200	160	135		20	3		8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135		20	3		8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	220	180	155		22	3		8-18	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	250	210	185		22	3		8-18	100	220	180	155	22	3	8-18	170	160	260	410	1,170
	150	100	285	240	210		24	3		8-23	125	250	210	185	22	3	8-18	190	190	275	430	1,240
A37H-25 A43H-25	50	25	165	125	100		20	3		4-18	32	140	100	78	18	2	4-18	115	110	165	235	547
	80	40	200	160	135		22	3		8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135		22	3		8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	230	190	160		24	3		8-23	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	270	220	188		28	3		8-26	100	220	180	155	22	3	8-18	170	160	260	410	1,170
	150	100	300	250	218		30	3		8-26	125	250	210	185	22	3	8-18	190	190	275	430	1,240
A37H-40 A43H-40	50	25	165	125	100	88	20	3	4	4-18	32	140	100	78	16	2	4-18	115	110	165	235	547
	80	40	200	160	135	121	22	3	4	8-18	50	165	125	100	16	3	4-18	135	120	190	285	795
	80	50	200	160	135	121	22	3	4	8-18	65	185	145	120	18	3	4-18	140	130	205	310	835
	100	65	235	190	160	150	24	3	4.5	8-23	80	200	160	135	20	3	8-18	160	135	255	355	890
	125	80	270	220	188	176	28	3	4.5	8-26	100	220	180	155	22	3	8-18	170	160	260	410	1,170
	150	100	300	250	218	204	30	3	4.5	8-26	125	250	210	185	22	3	8-18	190	190	275	430	1,240
A38Y-16C	50	20	165	125	100		20	3		4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135		20	3		8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	220	180	155		22	3		8-18	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	285	240	210		24	3		8-23	125	250	210	185	22	3	8-18	320	175	250	420	1,097
A38Y-25	50	20	165	125	100		20	3		4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135		22	3		8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	230	190	160		24	3		8-23	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	300	250	218		30	3		8-26	125	250	210	185	22	3	8-18	320	175	250	420	1,097
A38Y-40	50	20	165	125	100	88	20	3	4	4-18	40	150	110	85	16	3	4-18	198	100	165	225	636
	80	32	200	160	135	121	22	3	4	8-18	65	185	145	120	20	3	4-18	230	120	190	265	817
	100	40	235	190	160	150	24	3	4.5	8-23	80	200	160	135	20	3	8-18	293	140	265	265	921
	150	80	300	250	218	204	30	3	4.5	8-26	125	250	210	185	22	3	8-18	320	175	250	420	1,097

安裝使用注意事項
1、各種安全閥都應垂直安裝。
2、安全閥出口處應無阻力，避免產生受壓現象。
3、安全閥在安裝前應專門測試，并檢查其官密封性。
4、對使用中的安全閥應作定期檢查

法蘭雙聯安全閥|A38Y,A43H,A37H雙聯彈簧式法蘭安全閥
奇眾研發團隊涵蓋工程改善、新品研發與品保三個專業領域，為了讓客戶能夠得到更貼近實際之需求，工程改善單位提供了客戶們最精細、實時性設計與規劃。研發單位從 3D 設計、模流分析到現場實地的測試，再經由CV 值測試設備，精確的研發出備具市場競爭優勢的產品。優良的質量更是市場競爭的基本需求，研發單位在研發設計的過程當中，整合規范出從制程到品保全方位的配套措施，并且提升整個生產流程之暢順，縮減成本，為客戶創造最大的利潤與效益。

本實用新型涉及一種閥門鑄造用落砂機構，它包括砂斗、設置于所述砂斗下方的底座、可轉動地安裝在所述底座上的回轉支承柱、一端安裝在所述回轉支承柱上且與所述砂斗相配合的背砂輸送臂、與所述背砂輸送臂另一端相連通的背砂混砂攪籠、安裝在所述背砂混砂攪籠端部的出砂口、一端延伸至所述背砂輸送臂上方的負壓吸料管以及一端與所述負壓吸料管相連通且另一端與所述出砂口相連通的引料管。這樣實現背砂、面砂的同時出砂，大大減少了面砂用量，降低了生產成本，并保證砂型質量。
