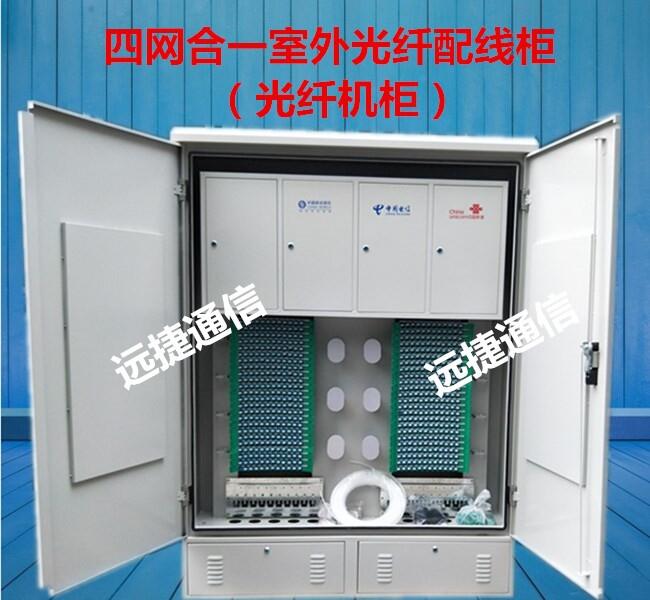

三網合一光纖配線架產品簡介：

運用條件：

1.作業溫度：-5℃+40℃相對濕度:≤90%(+30℃)2.大氣壓力:70Kpa-106Kpa儲運溫度:-40℃+70

3.光電功用:刺進損耗≤0.2Db;附加損耗≤0.2B;回波損耗45dB;附加損耗≤5dB;插拔耐久性壽數>1000次4.電氣功用:絕緣電阻≥1000MΩ500V(直流電)5.抗電強度:能接受3000V(直流電)/1min無擊穿/飛弧表象

適用性目標:

1.標稱作業波長850nm\1310nm\1550nm;

2.光纖光纜契合GB/T11819和GB/T7424規范;

3.光纖活動銜接器契合GB12507以及有關規范規范.

功用:

1.有很強的光纜固定與維護功用,能確保光纜及纖不受損傷,以及牢靠的接地設備。

2.有優良的光纖布線辦理規劃設備,確保了光纖的線及纖芯設備、施工及維護便利。

3.有明晰的線序標識，便于轉接、跳線、測驗。

特色：

1.機柜選用19”寸規范設備，分光纖配線柜(GPX72-2200) /光纖配線柜(GPX72-2000)兩種。

2.裝備我公司推拉熔配一體化單元，另可選配轉配線單元和會集熔接單元（見后邊單元體）

3.可簡略調整面板、到達上下進纜；牢靠的進設備和纖芯維護設備。

4.裝備容量大，且有較強的布線空間。

5.選用封閉式機柜，前后開門。

共建共享三網合一光纖配線架（資料介紹）的作用：光纖配線架是光傳輸系統中一個重要的配套設備，它主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。過去10多年里，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點�，F在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。光纖配線架的特點，近年來，在光通信建設的實際工作中，通過對幾種產品的使用比較，我們認為光纖配線架的選型應重點考慮以下幾個方面。

（1）纖芯容量一個光纖配線架應該能使局內的較大芯數的光纜完整架，在可能的情況下，可將相互聯系比較多的幾條光纜上在一個架中，以方便光路調配。同時配線架容量應與通用光纜芯數系列相對應，這樣在使用時可減少或避免由于搭配不當而造成光纖配線架容量浪費。

（2）功能種類，光纖配線架作為光纜線路的終端設備應具有4項基本功能。①固定功能光纜進入機架后，對其外護套和加強芯要進行機械固定，加裝地線保護部件，進行端頭保護處理，并對光纖進行分組和保護。②容接功能光纜中引出的光纖與尾纜熔接后，將多余的光纖進行盤繞儲存，并對熔接接頭進行保護。③調配功能將尾纜上連帶的連接器插接到適配器上，與適配器另一側的光連接器實現光路對接。適配器與連接器應能夠靈活插、拔；光路可進行自由調配和測試。④存儲功能為機架之間各種交叉連接的光連接線提供存儲，使它們能夠規則整齊地放置。配線架內應有適當的空間和方式，使這部分光連接線走線清晰，調整方便，并能滿足最小彎曲半徑的要求。

一、概述

本光纖分配架是用來對光纜光纖進行終端、保護及管理的系統。它能完成對光纜的固定、剖分、接地保護；光纖的固定連接、合理布放、預留盤繞、連線、調度等功能。

二、主要性能指標

2使用條件

工作溫度：-5℃～+40℃

貯運溫度：-25℃～+55℃

大氣壓力：70 kPa～106kPa

運輸：經包裝的產品能適應火車、輪船、汽車和飛機等交通工具正常運輸。

光電性能光纖連接器（含適配器和尾纖）

◆光纖連接器損耗≤0.5dB (包括插入、互換和重復損耗)；

◆插入損耗≤0.2dB；

◆回波損耗

FC/PC、FC/SPC、SC、ST≥48dB；FC/UPC≥52dB ；FC/APC≥60 dB；

◆插拔耐久性壽命＞1000次。

3適用性能

標稱工作波長：850nm、1310nm、1550nm。

4高壓防護接地

5地線的截面積應大于6mm2。

6機架高壓防護接地裝置與機架間絕緣，電阻不小于1000MΩ/500V(直流電)。

7機架高壓防護接地裝置與機架間耐壓不小于3000V（直流電）/1min；不擊穿，無飛弧。

8 功能

具有對光纜進行保護、固定、終接以及對光纖進行保護、預留、連接、調度等功能。

9外形尺寸、容量

GPX44-A03型機架外形尺寸、容量：

外形尺寸（高×寬×深）(mm) 較大容量（芯）

2600×840×300 864

2200×840×300 720

2000×840×300 648

三、結構及其功能

整機組成如圖1所示，主要由機架、終端框、光纖熔配框等組成。機架水平方向、高度方向安裝孔距尺寸符合IEC 297的規定。

1機架

機架由左、右立柱、架頂、架底及連接件等組成。機架是整機的支撐和各功能部分的裝載體。架頂上方的彎角件可與機房連接。架底與地面用膨脹螺釘安裝。左立柱的前面是繞線區，可盤繞富余跳纖，理順后的跳纖可從架頂或架底的出連接至光設備。左立柱的后面也可提供大量光纜的固定、終端。

2終端框光纜終端框

如圖2，其作用為固定、終接和保護光纜并完成光纜的接地保護。本終端框適用各種光纜(包括普通光纜、帶狀光纜及混合光纜)，用戶定購時須指明。

3光纖熔配模塊

光纖熔配模塊集熔接、配線功能于一體，單個模塊可完成12根光纖的熔配功能，6個熔配模塊組成一個熔配框。用戶可根據需要選擇熔配框及熔配模塊的數量。如圖3所示。在熔配模塊后部完成光纖的固定、連接、保護和盤繞，實現光纖的終接。熔配模塊的前部有適配器卡座，光纖在此實現活動連接,并可進行光纖的調線。

四、機架的機房安裝架底和架頂為機房安裝部位。架頂有彎角，可與機房安裝架連接。底部用膨脹螺釘固定于地面。

五、光纜、光纖的引進和走線

◆光纜在繞線架頂部或底部引入，在終端框內固定、接地，用專用剝線纜工具剝去松套管,隨即從尾部套上韌性較好的扁管,直至兩管重疊約10mm,接頭處用熱縮套管保護.將帶有扁管的裸纖從機架右側引入熔配模塊(帶狀光纜須加裝分纖盒，裸纖套上護管后嵌入分纖盒如圖2)，裸纖在熔配模塊與單芯纜熔接，把熔接頭卡在塑料槽內，余長盤繞。從熔接模塊出來的單芯纜與適配器的里面一端活動連接。適配器的外端與調線尾纖活動連接，調線尾纖由適配器出發，經左立柱繞線區預留盤繞后經架頂或架底進入光設備。走線如圖5所示。

◆光纜彎曲半徑不小于15D，其中D為光纜直徑。

◆單芯光纜及裸纖彎曲半徑大于37.5mm。?

六、光纜的高壓防護接地

光纜金屬加強芯剪去余長后，穿過加強芯座鎖定，加強芯座通過匯流條連接，匯流條與機房地連接。
