敬告用戶

。本機配各四沖程汽油機動力，必須使用93#或以上:純汽油，汽油機出廠“時全部未加注潤滑油，用戶必須按本手冊要求加注完后再啟動使用，并定期更換。首次更換機油時間為累計磨合20小時，正常使用時累計每40小時更換一次。

啟動前必須檢查確認安裝牢固，并把機器擺正。

 為保證安全，操作員必須穿戴救生衣，由有熟練操作經驗的人員使用。

 因為機器長期浸在水中工作，加注或更換機油時必須特別注意密封，用專用的墊片或防水密封膠密封。經常檢查齒輪箱的密封狀況，如發現油質為乳白色則可能存在密封泄漏情況，必須及時檢查處理。

對主機和桿部的齒輪箱不按要求加注潤滑油保養，或未加機油就進行使用造成機器損壞的，不在三包之列。

由于使用環境中存在腐蝕現象，對固定架等焊接部位要經常檢查，如有不牢固的可自行焊接加固，防止機器在運轉時掉人水中。

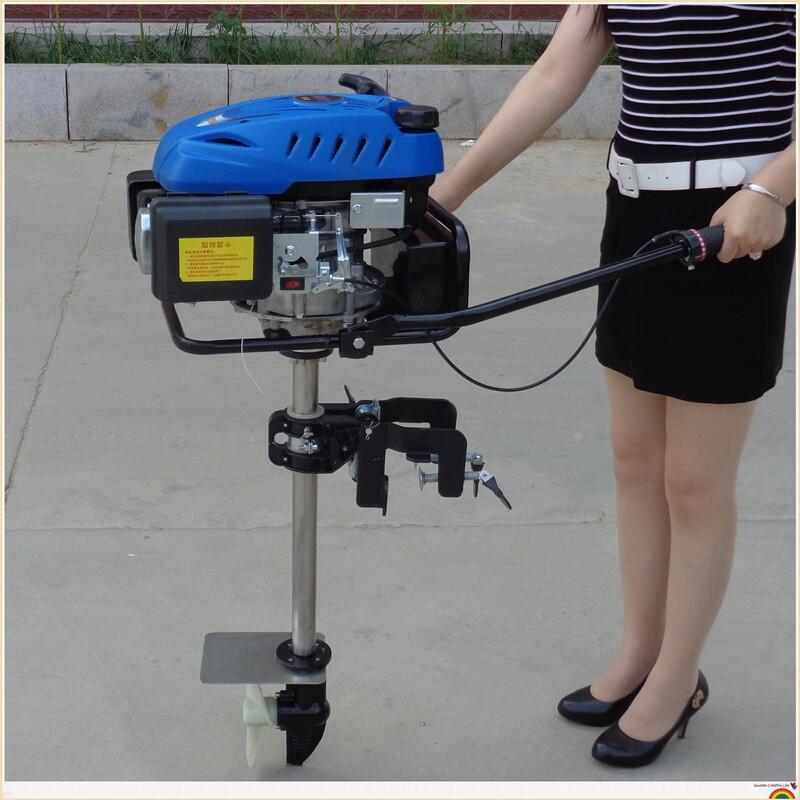

掛漿機技術參數；

RL9.0；

傳動方式；花鍵傳動、硬軸、螺旋傘齒輪
安裝方式；固定支撐架組合或夾緊托架
倒行方式；360旋轉機器及、前進檔、空檔、后退檔，三檔變速方式
整螺旋槳配置；逆時針:三葉或兩葉防纏
起動方式；手拉啟動/電啟動
排氣消聲方式；消聲器機外直排
推薦用燃油；90#或以上汽油
推薦潤滑油；發動機:SAE10W_30齒輪箱:準雙曲面齒輪油SAE90
懸掛高度；懸掛點至螺旋槳60-70-80cm
減速比；22:15

外形尺寸；404x365x1150

整機重量(kg)26

四沖程風冷船外機的主要優點：

一、設計緊湊，重量輕，攜帶方便，擋位采用前進、空擋設計，無需掛檔，360度旋轉，進退自如。

二、掛架高度可以自由調節，可以滿足不同高度的船只使用。

三、啟動性能優越，無論冬季夏季容易啟動。

四、機器按國家汽油發動機規定進行保修，徹底解決廣大用戶的后顧之憂。

五、省油；四沖程風冷發動機采用節油技術，使汽油徹底燃燒，能把每一滴汽油轉化成動力，不像兩沖程機有一部分未經燃燒的汽油及機油排放入水中導致浪費及污染，每小時油耗僅1.5升，省油高達三分之一。

六、環保；潔凈的純汽油燃料使得這款舷外機的排放指標已能符合歐洲的CE和美國的第二階段EPA認證，為推動綠色運動作出了貢獻。除此之外，更不會像兩沖程機器一樣不斷把未經燃燒的機油排入水中，在日積月累的情況下，會使養殖的水產品，如魚、蝦、蟹等沾上油味，直接對養殖戶的水產品構成污染。

七、 耐用；四沖程風冷發動機采用加壓循環油路，使各軸承及需要潤滑的部件得到直接供油潤滑，大油門連續運行20小時以上，動力不衰減，而且油耗不增加，機器無異常。

八、空氣冷卻發動機省去了水泵部分，不再因水質問題而出故障，這對日常使用非常有利。機器磨合后大油門連續運行動力不衰減，采用精密的配套軸瓦和直接的循環供油潤滑系統，運行順暢寧靜，優良的消音設計，噪音更小，使用更舒適。

九、常用易磨損件均為汽油機標準件，各地都有銷售，而且很便宜，本廠配件齊全。

本船外機使用注意事項如下：

1.出廠前發動機是放掉機油（潤滑油）的，使用前需要自己加，不加機油嚴禁啟動。4沖程發動機的屬于高溫下工作的機器，所以機油要用規定的型號，不能用普通的機油代用。加完機油后最好不要水平放置，水平放置容易導致機油泄露。10個小時為磨合期，之后后需第一次換潤滑油。螺旋槳部位的齒輪油須定期更換。

2.啟動時風門要推進去（阻止空氣進入，增加混合氣濃度），機器正常運轉后需把風門拉出來了（混合空氣正常運行）。

4.怠速在出廠之前已經調整好，一般不用調整，怠速高低是調整化油器上塑料黑色螺絲。
