線切割放電加工機

直線電機驅動 /高性能電火花線切割機

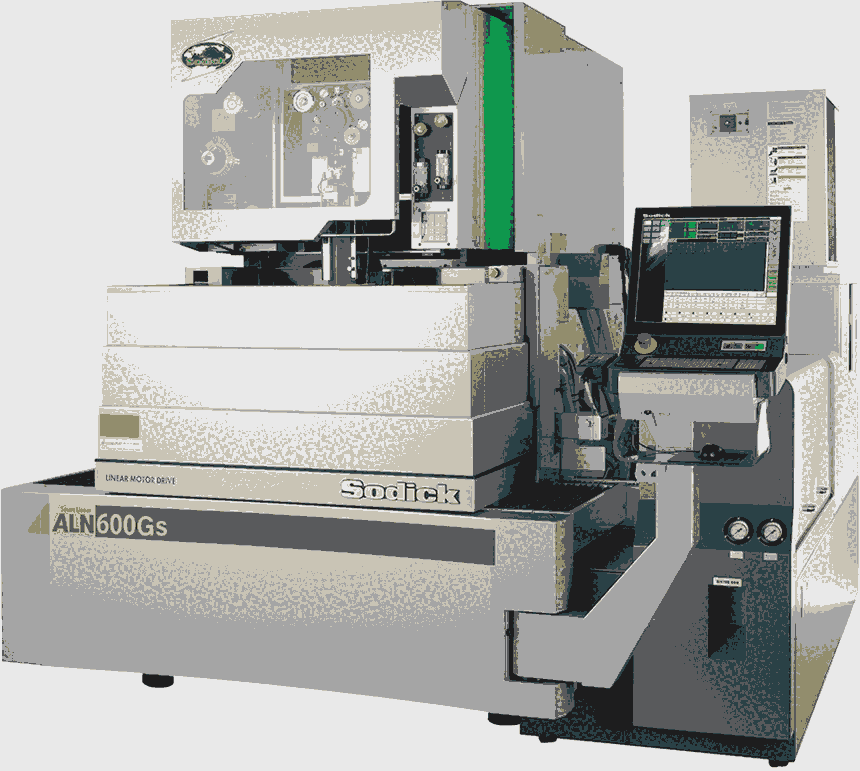

ALN600Qs

關鍵技術均自主開發生產的最高級的性能
Advanced Smart Pulse & Advanced Smart Linear

※ 登載的照片可能會與實物略有差異。

主要特長

4軸直線電機驅動XYUV4根軸采用了自主開發生產的高性能直線電機，確立了無需滾珠絲杠的直接驅動方式。
半永久地保持無齒隙的、正確的軸移動，這是傳統驅動方式（滾珠絲杠方式）直無法實現的。直線電機的特點 高響應、高隨動性，在正確的位置控制和加工時，將發揮出色的放電特性。新電源裝置與新加工回路配備19英寸臥式觸摸屏，利用最新的人機界面，提供更高的清晰度和便利性。
此外，還標準配備了大幅降低加工中的凹凸量的“無凹凸控制Ⅱ”、降低二次加工時的表面粗糙度、提高半精加工速度的“TMP 控制Ⅱ”等。提高操作性和生產效率標準配置陶瓷工件支架、口字形模座、Z軸 隨動 自動液面調整功能，提高了操作性。
此外，還可以利用高速自動穿絲裝置（FJ-AWT）和中間液面控制功能，可以通過無人操作實現高精度加工，提高生產效率。

產品信息

加工槽內尺寸 寬×深 （mm）	1050 x 840
各軸行程 X×Y×Z (mm)	600 x 400 x 350
U×V 軸行程 (mm)	150 x 150
最大錐角	±25°(板厚：130mm)
最大工件尺寸（噴流加工時） 寬×長×高 (mm)	800 x 570 x 340
最大工件尺寸（浸漬加工時） 寬×長×高 (mm)	800 x 570 x 280
最大加工物質量（噴流加工時）（kg）	1000
電極絲(mm)	0.1 ～ 0.3?*1
電極絲張力(N)	3 ～ 23
最大電極絲進給速度(mm/sec)	420
從地面到工作臺頂面的距離（mm）	995
機床主體尺寸 寬×長×高 (mm)	2445 x 2710 x 2296?*2
機床安裝尺寸 寬×長 (mm)	3695 x 4060
機床主體重量（kg）	4200?*3
電氣總容量	三相 50/60Hz?13 kVA

• 使用φ0.1mm 電極絲加工時，有材料限制
• 包含電源、服務槽、貯絲桶。
• 包含電源。
