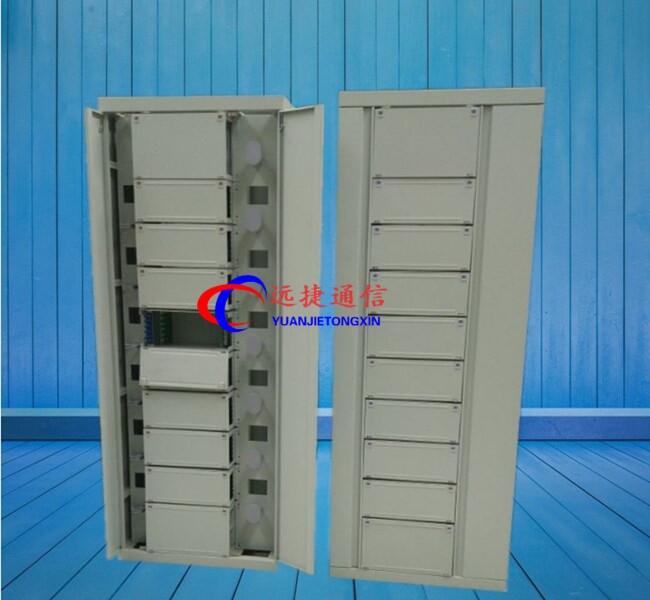

288芯ODF光纖配線架圖文具體介紹
ODF光纖配線架（ODF光纖配線柜）三網合一光纖配線架（三網合一光纖配線柜）四網合一光纖配線架（四網合一光纖配線柜）共建共享光纖配線架（共建共享光纖配線柜）三網合一ODF配線架（三網合一ODF配線柜）四網合一ODF配線架（四網合一ODF配線柜）三網融合光纖配線架（三網融合ODF光纖配線架）
ODF光纖配線架是一種用于實現光纜光纖連接調度的設備。主要適用于光傳輸網絡和光傳輸設備之間，以及接入網中光纖、用戶光纜之間的光交接點�？刹捎媒徊孢B接和直接連接兩種方式，方便的實現兩種光纖的連接、分配和調度
使用條件
工作溫度：-5℃～+40℃
貯運溫度：-25℃～+55℃
大氣壓力：70 kPa～106kPa
運輸：經包裝的產品能適應火車、輪船、汽車和飛機等交通工具正常運輸。
光電性能光纖連接器（含適配器和尾纖）
◆光纖連接器損耗≤0.5dB (包括插入、互換和重復損耗)；
◆插入損耗≤0.2dB；
◆回波損耗
FC/PC、FC/SPC、SC、ST≥48dB；FC/UPC≥52dB ；FC/APC≥60 dB；
◆插拔耐久性壽命＞1000次。
3適用性能
標稱工作波長：850nm、1310nm、1550nm。
4高壓防護接地
5地線的截面積應大于6mm2。
6機架高壓防護接地裝置與機架間絕緣，電阻不小于1000MΩ/500V(直流電)。
7機架高壓防護接地裝置與機架間耐壓不小于3000V（直流電）/1min；不擊穿，無飛弧。
8 功能
具有對光纜進行保護、固定、終接以及對光纖進行保護、預留、連接、調度等功能。
9外形尺寸、容量
GPX44-A03型機架外形尺寸、容量：
外形尺寸（高×寬×深）(mm) 大容量（芯）
2600×840×300 864
2200×840×300 720
2000×840×300 648
功能：
結構特點19”標準機架,雙面操作模塊化設計、采用熔接配線一體化模塊、半封閉式結構、配置光纜引入單元、配置過纖單元、提供光纜固定開剝保護裝置、提供貯纖單元、全程走纖路徑設計、附件配置齊全、性能優勢、可并架、背靠背、靠墻安裝、配置靈活、安裝快捷、容量大、密度高
技術參數
【寧波遠捷通信產品售后服務承諾書】
ODF光纖配線架型號：GPX284-VI型光纖配線架、GPX284VIa型光纖配線架、GPX283-VIII型光纖配線架、GPX213-VIII型光纖配線架、GPX213-VIIIa型光纖配線架、GPX860-M320型光纖配線架、GPX167-VI型光纖配線架、CT-GPX09T型光纖配線架、GPX360-C型光纖配線架、GPX910-YBa型光纖配線架
ODF光纖配線架容量：144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、960芯、1152芯、1200芯、1440芯、2160芯（支持訂做）
特匯ODF光纖配線架滿足YD/T788-2011、GB/T2423-2008、GB/T3873-1998、GB/T9286-1998等國內標準及IEC 61300-3-15
、結構及其功能
整機組成如圖1所示，主要由機架、終端框、光纖熔配框等組成。機架水平方向、高度方向安裝孔距尺寸符合IEC 297的規定。
機架
機架由左、右立柱、架頂、架底及連接件等組成。機架是整機的支撐和各功能部分的裝載體。架頂上方的彎角件可與機房連接。架底與地面用膨脹螺釘安裝。左立柱的前面是繞線區，可盤繞富余跳纖，理順后的跳纖可從架頂或架底的出連接至光設備。左立柱的后面也可提供大量光纜的固定、終端。
終端框光纜終端框
如圖2，其作用為固定、終接和保護光纜并完成光纜的接地保護。本終端框適用各種光纜(包括普通光纜、帶狀光纜及混合光纜)，用戶定購時須指明。
光纖熔配模塊
光纖熔配模塊集熔接、配線功能于一體，單個模塊可完成12根光纖的熔配功能，6個熔配模塊組成一個熔配框。用戶可根據需要選擇熔配框及熔配模塊的數量。如圖3所示。在熔配模塊后部完成光纖的固定、連接、保護和盤繞，實現光纖的終接。熔配模塊的前部有適配器卡座，光纖在此實現活動連接,并可進行光纖的調線。
四、機架的機房安裝架底和架頂為機房安裝部位。架頂有彎角，可與機房安裝架連接。底部用膨脹螺釘固定于地面。
五、光纜、光纖的引進和走線
◆光纜在繞線架頂部或底部引入，在終端框內固定、接地，用專用剝線纜工具剝去松套管,隨即從尾部套上韌性較好的扁管,直至兩管重疊約10mm,接頭處用熱縮套管保護.將帶有扁管的裸纖從機架右側引入熔配模塊(帶狀光纜須加裝分纖盒，裸纖套上護管后嵌入分纖盒如圖2)，裸纖在熔配模塊與單芯纜熔接，把熔接頭卡在塑料槽內，余長盤繞。從熔接模塊出來的單芯纜與適配器的里面一端活動連接。適配器的外端與調線尾纖活動連接，調線尾纖由適配器出發，經左立柱繞線區預留盤繞后經架頂或架底進入光設備。走線如圖5所示。
◆光纜彎曲半徑不小于15D，其中D為光纜直徑。
◆單芯光纜及裸纖彎曲半徑大于37.5mm。
六、光纜的高壓防護接地
光纜金屬加強芯剪去余長后，穿過加強芯座鎖定，加強芯座通過匯流條連接，匯流條與機房地連接。
具有光纜固定和保護功能；
具有光纜終接功能；
調線功能；
光纜纖芯和尾纖的保護功能。
機架高度：
滿足行標規定三種標準尺寸：2600mm、2200mm、2000mm。
可根據需方不同要求訂做不同規格的產品。
光電性能：
機架高壓防護地與機架絕緣,絕緣電阻1000MΩ/500V(DC)無飛弧
機架高壓防護地與機架間耐壓不小于3000V（DC）/1min不擊穿，無飛弧。
光纖連接器損耗≤0.5dB
插入損耗≤0.2dB
回波損耗：FC/PC>40dB、FC/UPC>50dB、FC/APC>60dB
插拔性壽命：>1000次
機械性能：
塑料件燃燒性能符合GB51697-85的規定。
光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm。
光纜進入機箱，曲率半徑大于光纜直徑的15倍。
說明：
所用鋼板均采用優質鍍鋅板；
所用緊固件采用不銹鋼或不銹鋼板電鍍處理；
所有外觀為金屬的結構件均采用靜電環氧粉末噴涂。
光纜引入、接地、固定完善、可靠、便于架間跳纖、科學化管理光纜接頭、可存儲冗余跳纖全程保護跳纖、 并保證其彎曲半徑≥40mm 操作、維護方便、快捷可實現前、后進纜,上.下進纜
1、工作溫度: -5°C~十40°C
2、相對濕度:≤85% (+30°c時)
3、大氣壓力: 70KPa~106KPa
4,標稱工作波長: 850nm、1310nm、1550nm
5、插入損耗:≤0.1dB (行標≤0.2dB)
6、回波損耗:≥45dB(PC型)、50dB(UPC型)、60dB(APC型)
7、 機架高壓防護接地裝置與機架間的絕緣電阻≥1000M 0/500V (DC)
8、機架高壓防護接地裝置與機架間耐電壓≥3000V(DC) /1min不擊穿、無飛弧。
9、插拔耐久性壽命: >1000次
