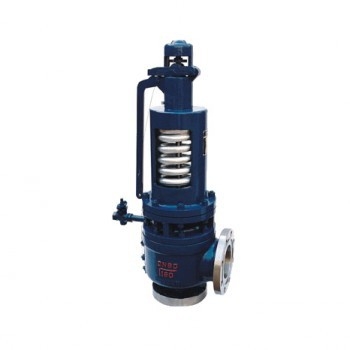

FA48Y高溫高壓安全閥 本閥門適用于工作溫度“C型”≤425℃；“I型”≤500℃；“V型”≤500℃；的蒸汽等介質設備或管路上，作為超壓保護裝置。連接法蘭標準按JB/T……94系列1、系列2。

主要零部件材料： NO. 零件名稱 C型材料 I型材料 V型材料 1 閥體 WCB ZG1Cr5Mo ZG15Cr1Mo1V 2 閥座 2Cr13 1Cr18Ni9Ti 12Cr1MoVA 3 調節圈 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti 4 閥瓣 2Cr13 17-4PH 17-7PH 5 導向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti 6 散熱器 ZG230-450 ZG230-450 ZG230-450 7 閥蓋 ZG230-450 ZG230-450 ZG230-450 8 彈簧 50CrVA 50CrVA 50CrVA

外形尺寸和連接尺寸： 型號 公稱 通徑 do D K g g1 b f f1 Z-?d DN' D1 K1 g3 g2 b1 f' f1' z1-?d1 L L1 ≈H YFA48Y-16C YFA48Y-16I YFA48Y-16V 40 25 150 110 85 18 3 4-18 50 165 125 100 20 3 4-18 120 115 540 50 32 165 125 100 20 3 4-18 65 185 145 120 20 3 4-18 135 120 618 65 40 185 145 120 20 3 4-18 80 200 160 135 20 3 8-18 160 140 710 80 50 200 160 135 20 3 8-18 100 220 180 155 22 3 8-18 160 150 730 100 65 220 180 155 20 3 8-18 150 285 240 210 24 3 8-23 225 175 892 150 100 285 240 210 24 3 8-23 200 340 295 265 26 3 12-23 240 235 1135
