中國移動<中國聯通<中國廣電<中國電信<中國鐵通<長城寬帶等優質供應商

產品容量：48芯、72芯、96芯、144芯、216芯、288芯、360芯、432芯、480芯、576芯、648芯、684芯、720芯、792芯、864芯、960芯、1152芯、1296芯、1440芯、1584芯【其它容量可提供應尺寸定制】

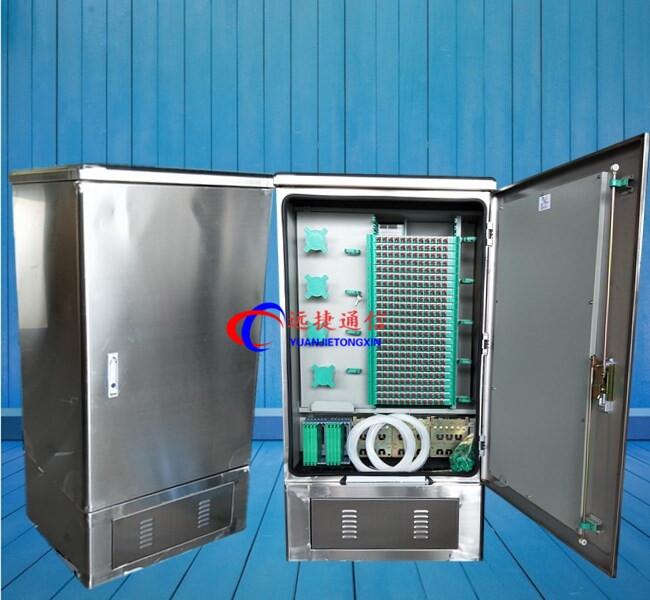

光纜交接箱、三網合一光交箱、三網融合光交箱、三網合一光纜交接箱、三網融合光纜交接箱、四網合一光交箱、四網融合光交箱、四網合一光纜交接箱、四網融合光纜交接箱、共建共享光纜交接箱、SMC光纜交接箱、免跳接光纜交接箱、無跳纖光纜交接箱、室外光纜交接箱、不銹鋼光纜交接箱、壁掛式光纜交接箱、插片式光纜交接箱、盒式光纜交接箱、單面雙開光纜交接箱、前后單開光纜交接箱

用途及特點：
1.用途：本設備為光纖接入網中主干光纜與配線光纜節點處的接口設備，可以實現光纖的熔接、終端、存儲以及調度等功能。
2.光纖的分配和調度均在正面進行，光纜、尾纖、跳纖的進出線各自獨立，互不干涉，操作十分方便。
3.采用抽屜式托盤結構，集熔接與終端為一塊托盤，托盤可單獨抽出施工，熔接與成端在同一層面操作，不需翻轉，施工極為方便。
4.適配器左向傾角安裝，保證了跳纖的曲率半徑，避免激光灼傷眼睛，使光纖連接頭的操作方便、安全，且適配器可拆卸，給維護帶來便利。
5.設備采用光纜分支器部件使光纜的固定、開剝、接地等操作更加便利可靠，當外纜引入時，光纜分支器部件可單獨拿出施工，操作便利。
6.引入光纜后，用附件中的密封止水膠將光纜孔堵死。此密封止水膠遇潮氣后會膨脹，使密封效果最佳。
7.箱體防護等級達到GB/T4208-1993標準中IP65級要求。
安裝說明，本設備根據實際需要可落地或架空安裝使用
1.落地安裝：在預制的水泥基座上按說明書提供的安裝尺寸預留4個
M12的地腳螺釘。安裝時先打開設備門，將設備內底部的兩邊插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的底腳擰緊。安裝完畢，合上底座面板，插好插銷，鎖緊面板。
2.架空安裝：在架空站臺上按說明書提供的安裝尺寸預留4個Ф14的孔，再將設備用M12螺母螺栓固定牢固。
纖的布放及光纖熔接
1.抽出終端熔接托盤，打開蓋板。向上推起上層的熔接盤，然后按順序將尾纖活動連接頭成端在下層的終端盤上。
2.將尾纖按圖示在終端盤上盤繞固定好，（保證彎曲處的曲率半徑大于40MM).然后將其引入熔接盤，盤繞固定好后，用熔接盤固定凸臺將
其固定在終端盤上。
3.將引入熔接盤的光纜纖芯留出一定余長后按圖示盤繞固定（保證彎曲處曲率半徑大于40MM).
4.將光纜纖芯和尾纖根據熔接機的要求進行熔接，熔接點用熱縮套管熱縮保護后，置于溶解芯片上。所有纖芯熔接后，蓋上蓋板，推入熔接盤。

接箱的使用環境：

①在地形、地勢安全平坦，發展能相對穩定時

②室外交接箱應才采用混凝土底座，底座與人（手）孔間采用管道連通，不得砌成通道式。底座與管道、箱體間應有密封防潮措施。

交接箱及基座的安裝規范：

(1)交接箱安裝必須堅實、牢固、安全可靠，箱體橫平豎直，箱門應有完好的鎖定裝置。

(2)交接箱裝配應零配件齊全，端子牢固。

(3)交接箱編號、光纜及纖芯編號等標志應正確、完整、清晰、整齊。

4、基座砂漿抹面：批蕩在沒有特殊的情況下一般采用標號為100#的砂漿，內批蕩厚度達到1.5cm，外批蕩厚度達到2cm，抹墻體要嚴密、貼實、光滑、不空鼓、無飛刺、無斷裂。如井四周有泛水等特殊情況，要加大水泥標號和加厚外批或加防漏劑。

5、基座預埋鐵：穿釘的規格、位置符合設計規定，在交接箱的基座四角上有預先鑄好的地腳螺絲（螺栓M12X30）用來固定交接箱。并在基座中央預留一個長方洞（822mm×622mm）作光纜的出入口。

6、交接箱與基座接觸處，應抹“八字灰”，以防進水。

   ●密封方法：

   箱體的性能達到了室外環境的要求，那么光纜交接箱內部被侵蝕的最后途徑就是光纜進孔。顯然，如果進孔密封不好，人井中的大量潮氣會直接涌入箱體內，對箱內部件甚至光無源器件造成直接損害。通常，工程上采用松香加石蠟（1：1）混合密封的方法，也有使用玻璃膠、橡皮泥或專用合成密封材料的。如采用非凝固型防火泥(SealingPutty)"能有效的防止火、灰塵、潮氣從人井內進入交接箱。但是不論使用什么材料，都必須具有凝結快速、不溶于水、溫度性能好、不干燥龜裂等基本性能。同時規范化的施工和箱體底座的防潮處理，均能進一步保證箱體的密封。

1、符合城市規劃，不妨礙交通并不影響市容觀瞻的地方。

2、應選定靠近人、手孔便于出入線的地方或利用墻壁引上。

3、應選定位置隱蔽、安全、通風，便于施工維護，不易受到外界損傷的地方。

4、在下列場所不得設置交接箱：

①高壓走廊和電磁干擾嚴重的地方

②高溫、腐蝕嚴重和易燃易爆工廠、倉庫附近及其他嚴重影響交接箱安全的地方

③規劃未定型、用戶密度很小、技術經濟不合理等地區

④低洼積水的地區落地式交接箱安裝位置的選擇，應和交接箱基座、人孔、手孔配套安裝�；�座高度可根據各地區地勢情況而定。一般防雨的高度300mm為宜。

1、交接箱基座距離人孔、手孔一般要求不超過10米，但必須要求鋪設鍍鋅鋼管或塑料管，不得采用小通道方式。

2、交接箱基礎澆筑：交接箱基礎要求為10cm厚、150#的混凝土基礎，澆基礎前應清理雜物。

3、交接箱基礎磚砌體：砌體采用標號為100#的砂漿，磚砌體砂漿飽和度不底于80%，四周墻角、底邊、窗口需要抹八字，墻體寬度為24cm

三網合一光纜交接箱概述：光纜交接箱用于實現光纖接入網中主干光纜與配線光纜的連接、分配及調度，廣泛用于光纖接入網線路以及CATV網線路工程。

五、 主要特點：

1) 箱體采用高強度的國際材料SMC（玻璃纖維增強不飽和聚酯塑料）經高溫模壓而成，使用壽命長，防老化、抗輻射；表面不需任何防護，具備全天候防護功能。

2) 箱體厚實，具有良好的隔熱效果，能有效防止箱內水汽凝結

3) 箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好。

4) 采用12芯熔接配線一體化模塊。

5) 適合FC、SC、LC、ST光纖適配器的安裝。

6) 有可靠的光纜固定和接地保護裝置。

7) 適合于單芯和帶狀光纜的成端。

8) 有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。

9) 箱體防護等級達到GB/T4208-1993標準中IP65等級要求。

10) 美觀大方，線條清晰，防腐防水性能好，使用壽命長。

六、 功能要求：

1) 光纜固定與保護功能：應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。

2) 光纜終接功能：應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。

3) 調線功能：通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。

4) 光纜纖芯和尾纖的保護功能：光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。

5) 容量：每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。

七、 使用、維護

1. 門鎖的使用方法：開門： 把鑰匙尾端插入門鎖盤中間堵塞中，逆時針旋轉半圈，按下PUSH即可打開箱門。

2. 光纜的引入

2.1光纜的引入在設備正面進行，設備底板有若干敲落孔，光纜引入時可將使用的孔敲開。

2.2 引入光纜后，用隨機附件中的密封膩子將光纜孔堵牢。

2.3 光纜引入后，對主干光纜，打開光纜分支盒，用喉箍將光纜固定可靠，再固定好加強芯，并在此將光纜開剝，開剝長度約2米，開剝后的纖芯分別用纖芯護管穿入保護, 再將光纜鎧裝層和加強芯分別引出接地。對配線光纜，可以直接上固定板用喉箍將其固定可靠，然后開剝、接地，去除松套管，套上纖芯護管。

2.4 主干與配線光纜纖芯分別從下橫梁左側孔穿入，在箱體左邊適當位置自下而上用尼龍扎帶依次固定，待進接續模塊的熔接蓋板。過路光纜纖芯則進右側盤纖板后面的過路纖存貯熔接裝置（翻轉開盤纖板后就是過路纖存貯熔接裝置）。

3. 拉出一體化熔配托盤，扣開托盤上的保護蓋，卸下熔接蓋板；

3.1 按色譜順序將尾纖活動連接頭成端下層基座適配器相應端口，并將尾纖自然盤繞（注意：纖芯在所有轉彎處的曲率半徑不小于40mm）引至上熔接蓋板纜口；

3.2蓋上熔接蓋板。

4. 光纖的熔接

4.1 將箱體左側已固定的主干和配線光纖引入熔接蓋板，根據一體化托盤拉出的位置預留一定長度，以保證一體化托盤能輕松地推入，入口處用尼龍扎帶固定；

4.2 從熔接蓋板中間的纜孔處引入尾纖；

4.3 將尾纖和外纜纖芯一起在蓋板的外圈上整齊地盤繞、固定，將裸纖引入熔接芯片處進行熔接，熔接時，熔接點用熱縮套管熱縮保護，熔接完成后，蓋上保護蓋。

八、 安裝：本設備可以落地安裝。

1) 落地安裝時：先在預制的水泥基座上按安裝尺寸預留4個M12的地腳螺釘, 地腳螺釘凸出基座表面約為150mm，安裝時先打開設備門，將設備內底部的兩個插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的地腳螺釘擰緊，合上基座面板，插好插銷，鎖緊面板。

2) 架空安裝時：在站臺適當位置留出4個φ13孔,根據安裝尺寸將設備固定可靠。

遠捷通信為適應三網融合、FTTx的推廣，推出從局端一直到用戶桌面的FTTX光配線網絡解決方案。產品主要包括光纖配線架、光纜交接箱，光纜分纖箱，分光分纖箱，光纜分線盒，光纜接頭盒，光纜終端盒，冷接子，快速連接器，光纖跳線，配線光纜、皮線光纜、市內布線光纜、無源器件、線路輔助設施等。
戶外工程介于局端機房和用戶大樓之間，在FTTB/FTTH中，用于連接從局端引出的饋線光纜與用戶大樓引入的分配光纜。在FTTC中，用于連接從局端引出的光纜與用戶電纜。戶外工程涉及光纜交接箱和光纜配線箱、光纜接頭盒、寬度戶外機柜等產品
