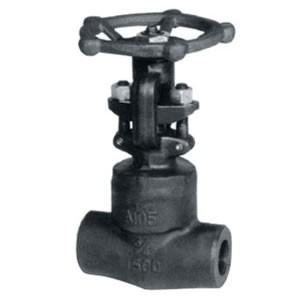

鍛鋼閘閥(焊接式閥蓋)

產品名稱：鍛鋼閘閥(焊接式閥蓋)900LB～1500LB 產品類別鍛鋼閘閥 產品型號：Z11 連接形式：焊接 主體材料：碳鋼 公稱通徑：15 標準材質明細表 序號 零件名稱 CStoASTM AStoASTM SStoASTM A105 F22 F304(L) F316(L) 1 閥體 A105 A182F22 A182F304(L) A182F316(L) 2 閥座 A276420 A276304 A276304(L) A276316(L) 3 閘板 A182F430&410 A182F304 A182F304(L) A182F316(L) 4 閥桿 A182F6 A182F304 A182F304(L) A182F316(L) 5 墊片 316夾柔性石墨 316夾PTFE 6 閥蓋 A105 A182F22 A182F304(L) A182F316(L) 7 螺栓 A193B7 A193B16 A193B8 A193B8M 8 銷釘 A276420 A182F304 9 填料壓套 A276410 A182F304(L) A182F316(L) 10 活節螺栓 A193B7 A193B16 A193B8 A193B8M 11 填料壓板 A105 A182F11 A182F304(L) A182F316(L) 12 螺母 A1942H A1944 A1948 A1948M 13 閥桿螺母 A276420 14 鎖緊螺母 A1942H A1944 A1948 A1948M 15 銘牌 SS 16 手輪 A197 17 墊片 A473431 18 填料 柔性石墨 PTFE 適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 適用溫度 —29℃～425℃ —29℃～550℃ —29℃～200℃

鍛鋼閘閥(焊接式閥蓋)


本實用新型涉及一種閥門鑄造用落砂機構，它包括砂斗、設置于所述砂斗下方的底座、可轉動地安裝在所述底座上的回轉支承柱、一端安裝在所述回轉支承柱上且與所述砂斗相配合的背砂輸送臂、與所述背砂輸送臂另一端相連通的背砂混砂攪籠、安裝在所述背砂混砂攪籠端部的出砂口、一端延伸至所述背砂輸送臂上方的負壓吸料管以及一端與所述負壓吸料管相連通且另一端與所述出砂口相連通的引料管。這樣實現背砂、面砂的同時出砂，大大減少了面砂用量，降低了生產成本，并保證砂型質量。
