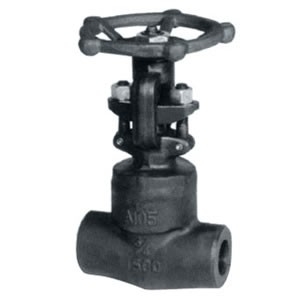

鍛鋼閘閥(焊接式閥蓋)

產品名稱：鍛鋼閘閥(焊接式閥蓋)900LB～1500LB 產品類別鍛鋼閘閥 產品型號：Z11 連接形式：焊接 主體材料：碳鋼 公稱通徑：15 標準材質明細表 序號 零件名稱 CStoASTM AStoASTM SStoASTM A105 F22 F304(L) F316(L) 1 閥體 A105 A182F22 A182F304(L) A182F316(L) 2 閥座 A276420 A276304 A276304(L) A276316(L) 3 閘板 A182F430&410 A182F304 A182F304(L) A182F316(L) 4 閥桿 A182F6 A182F304 A182F304(L) A182F316(L) 5 墊片 316夾柔性石墨 316夾PTFE 6 閥蓋 A105 A182F22 A182F304(L) A182F316(L) 7 螺栓 A193B7 A193B16 A193B8 A193B8M 8 銷釘 A276420 A182F304 9 填料壓套 A276410 A182F304(L) A182F316(L) 10 活節螺栓 A193B7 A193B16 A193B8 A193B8M 11 填料壓板 A105 A182F11 A182F304(L) A182F316(L) 12 螺母 A1942H A1944 A1948 A1948M 13 閥桿螺母 A276420 14 鎖緊螺母 A1942H A1944 A1948 A1948M 15 銘牌 SS 16 手輪 A197 17 墊片 A473431 18 填料 柔性石墨 PTFE 適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 適用溫度 —29℃～425℃ —29℃～550℃ —29℃～200℃

鍛鋼閘閥(焊接式閥蓋)


本發明公開了一種連接兩個化工容器的過渡閥門，其包括緩存容器、過渡閥門以及承接容器，過渡閥門設置在緩存容器和承接容器之間，過渡閥門包括上部閥體和下部閥體，其中，上部閥體和緩存容器的出料口連接，下部閥體和承接容器的進料口連接；上部閥體包括壓緊板，壓緊板的上端固定有環形臺，環形臺與上閥座固定連接，上閥座中心設置有通孔，通孔內設置有上半球形座，上半球形座的外側為球面，上半球形座的下端為平面，且上半球形座下側設置有凹陷部；下部閥體基座，基座上部固定有升降機構，升降機構的上端固定有下閥座，下閥座內轉動設置有下半球形座，下閥座的下端設置有連接管，連接管的外側連接有伸縮過渡管。
