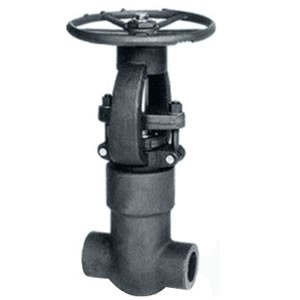

自密封鍛鋼閘閥

產品名稱：自密封鍛鋼閘閥(壓力自緊式閥蓋)900LB～2500LB 產品類別：鍛鋼閘閥 型號：900LB～2500LB 自密封鍛鋼閘閥自密封鍛鋼閘閥準材質明細表 序號 零件名稱 CStoASTM AStoASTM SStoASTM A105 F22 F304(L) F316(L) 1 閥體 A105 A182F22 A182F304(L) A182F316(L) 2 閥座 A276420 A276304 A276304(L) A276316(L) 3 閘板 A182F430&410 A182F304 A182F304(L) A182F316(L) 4 閥桿 A182F6 A182F304 A182F304(L) A182F316(L) 5 密封螺母 A105 A182F304 A182F304(L) F316(L) 6 密封環 A216 304L A276316L 7 閥蓋 A105 A182F22 A182F304(L) A182F316(L) 8 活節螺栓 A193B7 A193B16 A193B8(M) 9 銷釘 A276F420 A182F304(L) 10 填料 柔性石墨 PTFE 11 提升螺栓 A1942H A1944 A1948 A1948M 12 填料壓套 A276F420 A182F304 13 填料壓板 A216WCB A182F304 14 螺母 A1942H A1944 A1948 A1948M 15 閥桿螺母 A276-410 16 固定螺母 A1942H A1944 A1948 A1948M 17 手輪 A197 18 鎖緊螺母 A1942H A1944 A1948 A1948M 19 油嘴 銅 適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 適用溫度 —29℃～425℃ —29℃～550℃ —29℃～200℃ NPS 1/2" 3/4" 1" 11/4" 11/2" 2" L 900LB-1500LB 140 140 140 178 178 216 2500LB 186 186 186 232 232 279 H(開) 321 321 321 380 414 502 W 160 160 180 200 250 280 重量 900LB-1500LB 11.5 10.8 10.5 19.6 21.0 55.4 2500LB 12.3 11.6 10.8 26.0 28.4 60.0

自密封鍛鋼閘閥
經運用CAD/CAE(CFD/SolidWorks Simulation)軟件進行精確的設計仿真后，即執行工程藍圖設計繪制、制造；并藉由精密量測與組裝后執行閥組的Cv流量測試與蒸氣鍋爐或熱煤油的實 際環境操作壽限測試驗證，來達成設計驗證與高質量、高性能確保目標。

本實用新型涉及一種燃氣閥門使用的閥門鎖，包括閥門鎖下蓋、閥門鎖上蓋、閥門掛鎖和護管，護管一端與閥門熱熔焊接連接，另一端與閥門鎖下蓋熱熔焊接連接，閥門鎖下蓋與閥門鎖上蓋對位后經閥門掛鎖鎖接，若干閥門掛鎖對應同一把鑰匙。本實用新型的優點體現在本實用新型實施例可以在一定范圍內起到防盜的作用，也達到了非專業人員無法操作閥門的目的，結構簡單，操作方便。
鍛鋼閘閥(螺栓式閥蓋)|式閥蓋鍛鋼閥門|螺栓鍛鋼閥門
