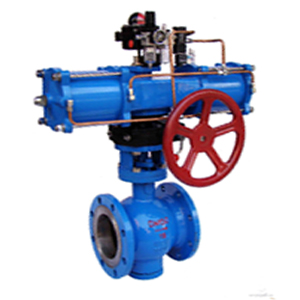

氣動V型球閥QV647Y說明：氣動V型球閥，球芯呈V型狀，可實現線性調節，可調范圍大。當閥門關閉時。V型缺口與閥座之間產生契形剪刀作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結場合。適宜于控制紙漿、污水，含有纖維和顆粒固體懸濁介質及粉粒狀介質。配用的ZGH系列氣缸活塞式執行機構，結構簡單，輸出力矩大。本系列球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用形式分為單作用式和雙作用式，調節型為雙作用式。單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于關閉或開啟位置。產品廣泛應用于電力、石油、化工、造紙、輕紡、食品、制藥、航空航天等領域。
氣動V型球閥設計制造標準：
結構長度標準：GB/T12221-2005
連接法蘭標準：GB/T9113
壓力溫度等級：GB/T12224-2005
試驗檢驗標準：GB/T13927-2008
氣動V型球閥主要性能規范：
1、V型調節球閥系列參數
|
公稱通徑DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
額定流量系數（CV） |
27 |
47 |
70 |
110 |
170 |
280 |
410 |
750 |
980 |
1720 |
2900 |
3800 |
7000 |
9800 |
12000 |
15000 |
23000 |
|
配用氣接管 |
ф6х1（G1/8） |
ф8х1.5（G1／4) |
ф10х2(G3/8) |
||||||||||||||
|
最大轉角（α°） |
90° |
||||||||||||||||
|
工作氣源壓力（Mpa） |
0.4∽0.7 |
||||||||||||||||
|
輸入信號 |
4∽20mA220、V24VAC |
||||||||||||||||
|
公稱壓力（Mpa） |
1.6、2.5、4.0、6.4 |
||||||||||||||||
|
工作溫度范圍（℃） |
-40∽180、-40∽250 |
||||||||||||||||
|
基本誤差 |
≤±1.5% |
||||||||||||||||
|
回差 |
≤1.5% |
||||||||||||||||
|
死區 |
≤0.6% |
||||||||||||||||
|
耗氣量 |
900L/h（標準狀態） |
||||||||||||||||
|
匯漏量 |
≤10-6х額定流量系數 |
||||||||||||||||
|
注 |
DN25∽DN250對夾式、DN300∽DN600法蘭式 |
||||||||||||||||
