一、三螺桿泵的性能參數：
1.出口壓力：最高工作壓力40 bar.
2.壓差：最大40 bar，壓差會隨著介質粘度而變化。
3.驅動：三螺桿泵是直接通過聯軸器與電機連接，用電機驅動，亦可用柴油機驅動。
4.流體粘度：1~760cst，超過此粘度，請與我公司銷售員聯系，我們將為您選用保溫型三螺桿泵產品，或是髙粘度介質輸送泵。
5.旋轉方向：通常是站在泵的驅動端看是順時針旋轉，特殊型也可做成逆時針旋轉。
6.泵的轉速范圍：最大轉速為3600轉，最大的工作轉速根據不同的進口條件和介質粘度來決定有可能會降低轉速，避免產生氣蝕現象，一般建議使用1450r/min為宜。
7.介質溫度：不同規格的三螺桿泵產品，有不同的耐溫性能，目前我們生產的螺桿泵最高能耐溫380°C。
8.三螺桿泵的配件材質明細：
螺桿：40Cr，38CrMoal，16MnCrS5，0Cr17Ni4CuS，ZQSn10-1，0Crl8Ni2Mo2，ZlCr18Ni9Ti等優質鋼材，根據不同的工況條件選定不同材質的螺桿。
襯套：稀土銅鉬球鐵，ZL109，ZCuSn5Pb5Zn5，QSn4-3，對于輸送具有腐蝕性的介質我們通常采用不休鋼襯套。
泵體：HT200，QT450-10，QT42-10，ZG270-500，可根據客戶的而要求訂做焊接鋼泵體或不銹鋼泵體等。
后蓋：耐高溫球墨鑄鐵，焊接件，不銹鋼等。
軸承：哈爾濱HRB軸承，洛陽LYC軸承，日本NSK軸承，瑞典SKF軸承。
軸承座：耐高溫球墨鑄鐵，HT450-10，不銹鋼等可根據客戶要求訂做。
平衡套：鑄鋁，錫青銅，不銹鋼等。
密封壓蓋：HT200，QT450-10，304不銹鋼，316不銹鋼等。
機械密封：端面材料：浸呋喃樹脂石墨、浸銻石墨、碳化硅、鎳基硬質合金、鈷基硬質合金輔助密封材料：聚四氟乙烯、柔性石墨、鋁、銅結構件及波紋管材料。如果 上述機械密封材質均不能滿足現場的使用，請在訂貨時說明，（提供介質的具體名稱，我們將為您特制訂做能滿足您現場正常使用的機械密封）

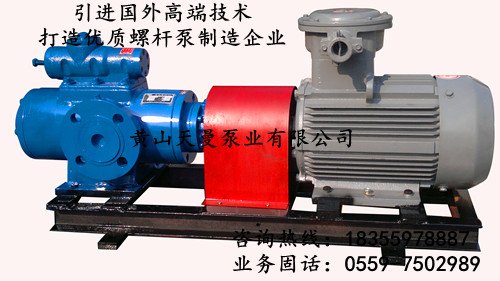

SNH三螺桿泵
1.轉子液壓平衡，振動小，噪音低。
2.輸出穩定，無脈動。
3.高效率。
4.具有很強的自吸能力。
5.零部件采用通用性強的系列化設計，具有多種安裝方式。
6.結構緊湊，體積小，重量輕，可在較高轉速下工作。
二、輸送介質種類
a. 潤滑性液體：如機械油，滑油，重油，渣油
b. 低潤滑性液體：如輕柴油，重柴油，含蠟稀油
c. 粘性液體：如各種合成橡膠液和人造膠液，乳化液
三、應用
·在供熱設備中用做燃油，燃油供應和輸送泵。
·在機械工業中用做液壓，潤滑和搖控馬達泵。
·在化學石油化工和食品工業中用做裝載，輸送和供液泵。
·在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。
四、SNH三螺桿泵的型式代號
泵型式代號： SN H 210 R 46 K 2 Y- W3
1 2 3 4 5 6 7 8 9
1. 系列
2. 型式
3. 規格
4. 主桿的方向（R=右旋 L=左旋）
5. 螺旋角度
6. 結構特性及軸承
7．密封
8. 泵體
9. 材料組合
(1).從驅動端看，若要求泵軸順時針轉動，則選R，逆時針轉動，則選L。
1. 系列
系列 |
主要特征 |
最大流量[l/min] |
規格范圍 |
最大排出壓力[MPa] |
SN |
低壓，單吸軸向力液壓平衡 |
5300 |
40～5300 |
4 |
2. 型式
符號 |
結構說明 |
H |
臥式地腳安裝泵 |
F |
端法蘭聯接泵 |
S |
立式柱腳安裝泵 |
E |
泵轉子組件，桿套插裝泵 |
T |
吊裝浸沒泵 |
G |
同側進出法蘭聯接泵（適用于齒輪傳動） |
C |
O型進出法蘭聯接泵（適用于齒輪傳動） |
3. 螺旋角
規格 |
40 |
80 |
120 |
210 |
280 |
440 |
660 |
940 |
1300 |
1700 |
2200 |
2900 |
3600 |
5300 |
主桿螺旋角 |
38 |
36 |
42 |
40 |
43 |
40 |
40 |
42 |
38 |
42 |
42 |
40 |
46 |
46 |
46 |
42 |
46 |
46 |
46 |
46 |
44 |
46 |
42 |
46 |
46 |
|
|
|
|
54 |
46 |
54 |
54 |
54 |
52 |
46 |
50 |
46 |
|
|
|
|
|
|
|
54 |
|
|
|
54 |
51 |
54 |
54 |
|
|
|
|
|
|
|
|
|
|
|
|
54 |
|
|
|
|
|
|
|
4. 結構特性及軸承軸封
符號 |
結構說明 |
適用范圍 |
K2 |
外置軸承，填料密封 |
介質潤滑性較差，粘度大溫度≤ 150℃ |
KA2 |
外置雙列球軸承，填料密封 |
介質潤滑性較差，粘度大溫度≤ 150℃ |
U12.1 |
內置滾動軸承，軸承由介質潤滑機械密封 |
介質潤滑性良好溫度≤ 80℃ |
E6.7 |
外置滾動軸承，可用潤滑噴嘴注潤滑脂機械密封 |
介質潤滑性較差，工作溫度高 T≤150℃ |
E15 |
外置滾動軸承，可用潤滑噴嘴注潤滑脂機械密封 |
介質潤滑性較差，工作溫度高 T≤200℃ |
QA |
雙列球軸承，無密封 |
齒輪傳動泵 |
5. 泵體
符號 |
說明 |
備注 |
無標記 |
標準泵體適用于輸送流動性好的潤滑性液體 |
|
Y |
雙層泵體可用熱蒸汽或熱傳輸液體作載體對介質進行加熱適用于輸送高粘度加流動性差的液體,介質溫度≤280° |
泵安裝圖與標準型不同向廠家取 " |
T |
單層焊接泵體，適用于有特殊要求的場所 |
泵安裝圖與標準型不同向廠家取" |
6. 常用材料組合
材料組合代碼 |
泵體 |
視套 |
適用范圍 |
W1 |
HT200 |
稀土銅鉬球鐵 |
可中低壓輸送潤滑性較差，粘度適當的液體，如燃油等。 |
W2 |
HT200 |
ZL109 |
可低壓輸送潤滑性好，粘度適當的液體，如潤滑油等。 |
W3 |
QT450-10 |
ZL109 |
用于特殊場合（如船用泵）中低壓輸送潤滑性好，粘度適當的液體，如潤滑油等。 |
W5 |
QT450-10 |
稀土銅鉬球鐵 |
用于特殊場合（如船用泵）中低壓輸送潤滑性較差，粘度適當的液體，如燃油等。 |
W21 |
HT200 |
ZCuSn5Pb5Zn5 |
可在較低壓力下輸送潤滑性較差，或粘度較低的液體，如重油、燃油、柴油等。 |
W23 |
QT450-10 |
ZCuSn5Pb5Zn5 |
用于特殊場合（如船用泵）或在較高壓力下輸送潤滑性較差，粘度較低的液體，如重油、燃油、柴油等。 |
W29 |
20(焊接組件) |
ZCuSn5Pb5Zn5 |
用于有特殊要求的場所 |
SNH三螺桿泵（法蘭支架式）型號
SNH三螺桿泵 （法蘭支架式安裝三螺桿泵） SNH40R38U12.1W2三螺桿泵 SNH40R46U12.1W2三螺桿泵 SNH40R54U12.1W2三螺桿泵 SNH80R36U12.1W2三螺桿泵 SNH80R42U12.1W2三螺桿泵 SNH80R46U12.1W2三螺桿泵 SNH80R54U12.1W2三螺桿泵 SNH120R42U12.1W2三螺桿泵 SNH120R46U12.1W2三螺桿泵 SNH120R54U12.1W2三螺桿泵 SNH210R40U12.1W2三螺桿泵 SNH210R46U12.1W2三螺桿泵 SNH210R54U12.1W2三螺桿泵 SNH280R43U12.1W2三螺桿泵 SNH280R46U12.1W2三螺桿泵 SNH280R54U12.1W2三螺桿泵 SNH440R40U12.1W2三螺桿泵 SNH440R42U12.1W2三螺桿泵 SNH440R46U12.1W2三螺桿泵 SNH440R54U12.1W2三螺桿泵 SNH660R40U12.1W2三螺桿泵 SNH660R44U12.1W2三螺桿泵 SNH660R46U12.1W2三螺桿泵 SNH660R51U12.1W2三螺桿泵 SNH660R54U12.1W2三螺桿泵 SNH940R42U12.1W2三螺桿泵 SNH940R46U12.1W2三螺桿泵 SNH940R50U12.1W2三螺桿泵 SNH940R54U12.1W2三螺桿泵 SNH1300R38U12.1W2三螺桿泵 SNH1300R42U12.1W2三螺桿泵 SNH1300R46U12.1W2三螺桿泵 SNH1300R54U12.1W2三螺桿泵 SNH1700R42U12.1W2三螺桿泵 SNH1700R46U12.1W2三螺桿泵 SNH2200R42U12.1W2三螺桿泵 SNH2200R46U12.1W2三螺桿泵 SNH2900R40U12.1W2三螺桿泵 SNH2900R46U12.1W2三螺桿泵 SNH3600R46U12.1W2三螺桿泵 SNH5300R46U12.1W2三螺桿泵 SNH7400R46U12.1W2三螺桿泵 SNH9400R46U12.1W2三螺桿泵 |
SNH三螺桿泵 （法蘭支架式安裝三螺桿泵） SNH40R38U12.1W21三螺桿泵 SNH40R46U12.1W21三螺桿泵 SNH40R54U12.1W21三螺桿泵 SNH80R36U12.1W21三螺桿泵 SNH80R42U12.1W21三螺桿泵 SNH80R46U12.1W21三螺桿泵 SNH80R54U12.1W21三螺桿泵 SNH120R42U12.1W21三螺桿泵 SNH120R46U12.1W21三螺桿泵 SNH120R54U12.1W21三螺桿泵 SNH210R40U12.1W21三螺桿泵 SNH210R46U12.1W21三螺桿泵 SNH210R54U12.1W21三螺桿泵 SNH280R43U12.1W21三螺桿泵 SNH280R46U12.1W21三螺桿泵 SNH280R54U12.1W21三螺桿泵 SNH440R40U12.1W21三螺桿泵 SNH440R42U12.1W21三螺桿泵 SNH440R46U12.1W21三螺桿泵 SNH440R54U12.1W21三螺桿泵 SNH660R40U12.1W21三螺桿泵 SNH660R44U12.1W21三螺桿泵 SNH660R46U12.1W21三螺桿泵 SNH660R51U12.1W21三螺桿泵 SNH660R54U12.1W21三螺桿泵 SNH940R42U12.1W21三螺桿泵 SNH940R46U12.1W21三螺桿泵 SNH940R50U12.1W21三螺桿泵 SNH940R54U12.1W21三螺桿泵 SNH1300R38U12.1W21三螺桿泵 SNH1300R42U12.1W21三螺桿泵 SNH1300R46U12.1W21三螺桿泵 SNH1300R54U12.1W21三螺桿泵 SNH1700R42U12.1W21三螺桿泵 SNH1700R46U12.1W21三螺桿泵 SNH2200R42U12.1W21三螺桿泵 SNH2200R46U12.1W21三螺桿泵 SNH2900R40U12.1W21三螺桿泵 SNH2900R46U12.1W21三螺桿泵 SNH3600R46U12.1W21三螺桿泵 SNH5300R46U12.1W21三螺桿泵 SNH7400R46U12.1W21三螺桿泵 SNH9400R46U12.1W21三螺桿泵 |
SNH三螺桿泵 （法蘭支架式安裝三螺桿泵） SNH40R38E6.7W21三螺桿泵 SNH40R46E6.7W21三螺桿泵 SNH40R54E6.7W21三螺桿泵 SNH80R36E6.7W21三螺桿泵 SNH80R42E6.7W21三螺桿泵 SNH80R46E6.7W21三螺桿泵 SNH80R54E6.7W21三螺桿泵 SNH120R42E6.7W21三螺桿泵 SNH120R46E6.7W21三螺桿泵 SNH120R54E6.7W21三螺桿泵 SNH210R40E6.7W21三螺桿泵 SNH210R46E6.7W21三螺桿泵 SNH210R54E6.7W21三螺桿泵 SNH280R43E6.7W21三螺桿泵 SNH280R46E6.7W21三螺桿泵 SNH280R54E6.7W21三螺桿泵 SNH440R40E6.7W21三螺桿泵 SNH440R42E6.7W21三螺桿泵 SNH440R46E6.7W21三螺桿泵 SNH440R54E6.7W21三螺桿泵 SNH660R40E6.7W21三螺桿泵 SNH660R44E6.7W21三螺桿泵 SNH660R46E6.7W21三螺桿泵 SNH660R51E6.7W21三螺桿泵 SNH660R54E6.7W21三螺桿泵 SNH940R42E6.7W21三螺桿泵 SNH940R46E6.7W21三螺桿泵 SNH940R50E6.7W21三螺桿泵 SNH940R54E6.7W21三螺桿泵 SNH1300R38E6.7W21三螺桿泵 SNH1300R42E6.7W21三螺桿泵 SNH1300R46E6.7W21三螺桿泵 SNH1300R54E6.7W21三螺桿泵 SNH1700R42E6.7W21三螺桿泵 SNH1700R46E6.7W21三螺桿泵 SNH2200R42E6.7W21三螺桿泵 SNH2200R46E6.7W21三螺桿泵 SNH2900R40E6.7W21三螺桿泵 SNH2900R46E6.7W21三螺桿泵 SNH3600R46E6.7W21三螺桿泵 SNH5300R46E6.7W21三螺桿泵 SNH7400R46E6.7W21三螺桿泵 SNH9400R46E6.7W21三螺桿泵 |
