??環氧地坪施工廠家告訴您：環氧磨石地坪的具體施工工藝。

??涂層特性：
??擁有環氧樹脂地板的所有優異性能
??設計成各種圖案、體現設計上的靈活性
??適用場所：
??適用于大型商場、中高檔商業大廈、豪華場所
??展示斤、大堂、住宅和別墅的地面裝修
??技術指標（如圖）：
??各種技術指標示意圖
??具體施工工藝：
??環氧磨石地坪主要成膜物質采用低黏度環氧樹脂和自制的環氧加成改性的環脂胺類無溶劑固化劑。這種高裝飾性的環氧磨石地坪主要通過以下步驟制成。
??(1)地面經過打磨、除塵、整固等預處理后,采用無溶劑環氧清漆或水性環氧清漆刮涂打底,涂料用量為0·1——0·3kg/m2。
??(2)底漆實干后用無溶劑低黏度環氧樹脂摻石英砂和(或)石英粉制成砂漿漆刮涂。
??(3)制作圖案層:對于面積較大的大塊圖案,則按預先設計好的圖案式樣將模具用環氧膠或其他高強度粘接劑粘接在砂漿層上,然后往模具中澆注攤鋪無溶劑環氧磨石地坪漿料而后震動抹平,邊角處采用手工操作,攤鋪厚度高出圖案層設計厚度0·2——0·3mm;對于面積較小的小塊圖案,則預先用容易拿捏變形且易脫模的材料根據設計圖案式樣做成模具,再往模具內澆注無溶劑環氧磨石漿料,手工抹平,固化脫模后再將其用強力環氧膠或其他高強度膠粘劑粘接到砂漿層上。
??(4)在圖案層外側整體澆注攤鋪漿料顏色和(或)磨石集料明顯不同于圖案層的無溶劑環氧磨石地坪漿料,直至高出圖案層的高度0·2——0·3mm,震動抹平,邊角機械不到之處采用手工操作。圖案層與圖案外側澆注漿料共同構成磨石層。
??(5)固化24h后,用打磨機全盤打磨至少2遍后,再用細砂紙打磨至少1遍,使表面平整,無突起。在5——15℃施工時采用冬用型固化劑或加固化促進劑。
??(6)吸塵后滿刮無溶劑環氧樹脂透明涂料至少2道,以填補磨石層中留下的孔隙,增加涂層的致密性。每遍施工間隔為6——10h,在5——15℃施工時采用冬用型固化劑或加固化促進劑,此步驟涂料總用量為0·4——0·6kg/m2。
??(7)待最后1遍透明漆料至少固化3天以后,至少滿打1遍水性液體地板蠟進行保養。
??環氧磨石地坪結構示意圖
??施工中圖層的制作工藝（重點）：

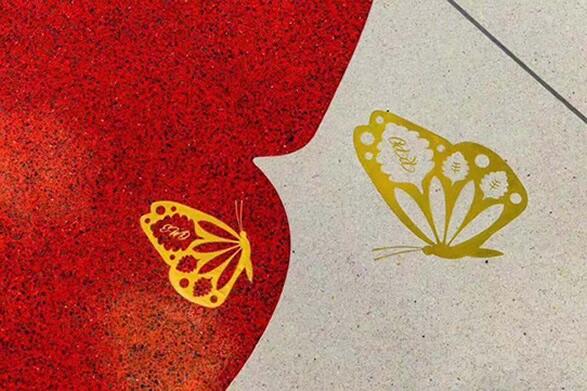

??★ 環氧磨石地坪中的圖案設計使得整體無縫地坪的實用性和藝術觀賞性得到了完美結合,其制作技術直接影響到地坪的美感。本工藝中圖案采用鑲嵌式設計,圖案層鑲嵌在整個環氧磨石層中,使得圖案不易磨損,耐久性好。在進行圖案設計時,圖案面積大小不一是經常遇到的情況。
??★ 對于面積較大的大塊圖案,按預先設計好的圖案式樣在地坪上安置模具,模具采用薄的金屬條或塑料條制成,用強力環氧膠或其他強度高的膠粘劑將模具固定在砂漿層上;然后往模具中澆注攤鋪含有諸如貝殼、玻璃片、塑料片、碎彩石等磨石集料的無溶劑環氧磨石地坪漿料,機械震動抹平,邊角處采用手工操作,以免機器破壞模具導致溢流,攤鋪厚度應高出要求厚度0·2——0·3mm。
??★ 對于面積較小的小塊圖案,則預先用容易拿捏變形且易脫模的材料做成圖案形狀的模具,再在模具內澆注上述無溶劑環氧磨石漿料,根據圖案設計要求,漿料所含集料可以不同于大圖案,手工抹平;固化脫模后再將其用強力環氧膠或其他高強度膠粘劑粘接到砂漿層上。硅橡膠很適合做這種小型模具的材料,也可采用其他能滿足要求的柔軟橡膠。
??★ 待大小圖案制作完畢,用攤鋪機在圖案外澆注攤鋪顏色和(或)磨石集料明顯不同于圖案層的無溶劑環氧磨石地坪漿料直至略高于圖案層的高度,機械震動抹平,邊角機械不到之處采用手工操作。
??★ 固化后全盤打磨平整。磨石層的厚度可以根據造價和使用壽命等因素進行設計,因磨石漿料采用無溶劑配方,一次施工厚度可達20mm。當設計厚度在10mm以上時,預計使用壽命可超過20年。
