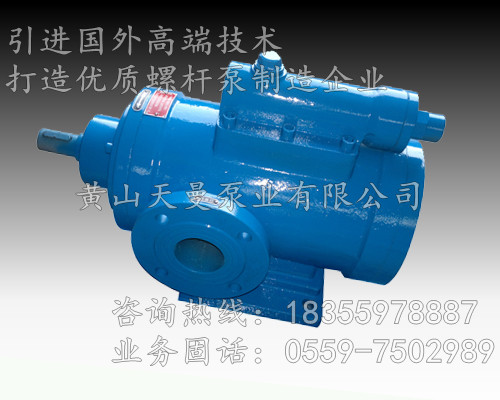

3G.H85×2W2三螺桿泵磨機液壓站低壓循環油泵

產品價格：￥0（人民幣）

規格：3G.H85×2W2三螺桿泵

發貨地：黃山

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

黃山天曼工業泵制造有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：黃山天曼泵業有限公司

商鋪名稱：黃山天曼工業泵制造有限公司

聯系人：程成（先生）

聯系手機：

固定電話：

企業郵箱：tmbyvip@163.com

聯系地址：黃山市徽州區城北工業園

郵編：24500

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

3G.H85×2W2三螺桿泵產品詳細說明：

三螺桿泵電力工業輸送泵

燃料油輸送泵、設備潤滑泵

設備液壓泵、設備供給油用泵

3G.H85×2W2三螺桿泵設備性能

用自封式潤滑，間隙自動調節結構，要零件均高耐磨材料制造。

具有結構緊湊、自吸性好、效率高、適應性強等特點，在輸送液體不含有雜質的場合，

泵的工作壽命比一般齒輪泵長2-10倍。

3G.H85×2W2三螺桿泵型式代號

3GH20X4W21臥式單吸三螺桿泵

3GH 系列代碼

20 主動螺桿的外徑

X4 螺距為4個導成x2的

W21表示泵襯套所用材質是（錫青銅）

3G.H85×2W2三螺桿泵工作原理：

三螺桿泵是依靠大氣壓來完成它整個工作的，主要構件是由螺桿、泵體組合而成。在大氣壓力下液體通過泵的進口被傳送到泵的出口從而完成輸送工作，三螺桿泵的工作環境與其它泵不同，需要介質的清晰度和液體是否含微小顆粒。三螺桿泵的工作原理：在大氣壓的作用下液體從泵的進口涌入主動螺桿隨著電機順時針轉的而轉動，液體隨螺桿上的螺旋槽向前推進，在液體向前推進的同時帶動從動螺桿沿著螺旋槽轉動。在加工螺桿的同時主從螺桿都存在間隙從而液體是通過間隙傳送。壓力的形成：是通過在設計的同時在泵體上早就區分好低壓區和高壓區液體在壓差作用下進入嚙合空間容積。當容積增至最大而形成一個密封腔時，液體就在一個個密封腔內連續地沿軸向移動，直至排出腔一端。這時排出腔一端的螺桿嚙合空間容積逐漸縮小，而將液體排出。三螺桿泵的工作原理與齒輪泵相似，只是在結構上用螺桿取代了齒輪。表為各種螺桿泵的特點和應用范圍。三螺桿泵的流量和壓力脈沖很小，噪聲和振動小，有自吸能力，但螺桿加工較困難從而價格相對的要比其他的泵價格要高。

如：燃料注射液，油燃燒器，液壓油，燃油，潤滑，循環，食品和許多。泵是非�？煽康�，幾乎脈動沒有脈動，無振動和噪音極低水平。這些泵自吸性能強，有極其良好的效益。

3G.H85×2W2三螺桿泵產品性能介紹：運動粘度在75cst

型號	流量		壓力 P Mpa	速度 ñ r/min	功率		允許吸上真空高度（M）	進口口徑 mm	出口口徑 mm	重量 Kg		電機型號
	m3/h	L/min			軸功率	電機功率
3GH85X2	43	716.7	0.6	1450	12.5	15	4.5	125	80	158	160L_4B3
	40	666.7	1.0		18	22					180L_4B3
	28	466.7	0.6	970	8.5	11	5				160L_6B3
	25	416.7	1.6		10	15					180L_6B3

一、特點：

三螺桿泵包括3G 通用型，3GC 船用型及特殊型。三螺桿泵是轉子式容積泵，由于主動螺桿與從動螺桿上螺旋槽相互嚙合及它們與襯套三孔內表面的配合，得以在泵的進出口之間形成數級動密封腔室,這些動密封腔室將不斷把液體由泵進口軸向移動到泵出口，并使所輸液體逐級升壓，從而形成一個連續、平穩、軸向移動的壓力液體。

二、適用介質及性能范圍：

三螺桿泵所輸液體為各種不含固體顆粒，無腐蝕性油類及類似油的潤滑性液體，所輸液體粘度為1.2~100°E（3.0~760cst），高粘度液體亦可通過加溫降粘后輸送。流量范圍0.2~590m3/h，最高工作壓力100bar，最高溫度150℃。

三、結構:

1、結構簡單：具有多種結構形式，一般小流量0.2~6.5m3/h，泵的泵體和襯套合為一體（統稱泵體），軸封為機械密封。

中等流量以上的泵襯套為一單獨的零件固定于泵體內，大流量泵多制成雙吸結構臥式安裝，軸封根據輸送介質的不同有機械密封和填料密封兩種。

船用泵的安裝形式有臥式和立式兩種，原動機為交、直流船用電動機。

2、壽命長：三螺桿泵的主動螺桿由電動機驅動，主、從桿之間沒有機械接觸，而由所輸壓力液體驅使從桿繞軸心線自轉，主、從桿之間、螺桿與襯套之間皆有一層油膜保護，因而泵的機械摩擦極小，壽命堪稱半永久性。

3、所輸液體在泵內作軸向勻速直線運動，故壓力脈動小，流量穩定，噪音低，由于轉動部件慣性小，則起動力矩和振動很小。

4、具有高吸入能力。

5、為保證泵，電機及管路系統的安全，中等流量以上的螺桿泵均帶有安全閥當壓力超過安全閥的設定壓力時，高壓油將回流至泵的進油口。

四、材料:

材料組合代碼	泵體	襯套	使用范圍
W1	HT200	稀土銅鉬球鐵	可低壓輸送潤滑性較差，粘度適當的液體，如燃油等。
W2	HT200	ZL109	可低壓輸送潤滑性好，粘度適當的液體，如潤滑油等。
W3	QT450-10	ZL109	用于特殊場合（如船用泵）低壓輸送潤滑性較好，粘度適當的液體，如潤滑油等。
W4	QT450-10	稀土銅鉬球鐵	用于特殊場合（如船用泵）低壓輸送潤滑性較差，粘度適當的液體，如燃油等。
W21	HT200	ZCuSn5Pb5Zn5	可在較高壓力下輸送潤滑性較差，粘度較低的液體，如重油、燃油等。
W23	QT450-10	ZCuSn5Pb5Zn5	用于特殊場合（如船用泵）有較高壓力下輸送潤滑性較差，粘度較低的液體，如重油、燃油等。

五、系列說明:

系列特征	系列代號	結構型式	適用范圍	性能范圍
系列特征	系列代號	結構型式	適用范圍	流量	最高工作壓力
滑油系列	3G 3GC	臥式單吸	20~150cst潤滑油類及潤滑性液體	0.3-94（m3/h）	60（bar）
	3GS 3GCS	臥式雙吸		80-590	16
	3GCG	立（懸掛）式單吸		10-96	8
	3GCL 3GCLS	立式柱腳型單吸		4-96	8
	3GCL 3GCLS	立式柱腳型雙吸		88-306	8
燃油系列	3Gr 3Gr	臥式單吸	3~365cst 輕重質燃油類	0.3~94	60①
燃油系列	3GSr 3GCSr	臥式雙吸	3~365cst 輕重質燃油類	80~590	25②
高粘油系列	3GN	臥式單吸	365~760cst 高粘度油類	1.0-40	25
注解：①適用于重質燃油類。②適用于輕質燃油類。

六、3G三螺桿泵選型

選泵要點

1.首先應根據油品的粘度選擇適當的泵轉速，以保證泵的（NPSH）r能滿足用戶的實際吸入條件。

2.介質粘度V＞760mm2/s時，請與我廠聯系，我廠幫助用戶先泵。

3.從性能表中選定泵的規格及相應粘度下的壓力流量后，可以查到泵的軸功率N，選定配套電機功率Nm時應功率備量。

Nm≥K×N其值參見下表：

N（Kw）	N≤5	5＜N≤10	10＜N≤50	N＞50
K	1.25	1.2	1.15	1.1

4.材料的選擇

①輸送柴油、重油（燃料油），泵套用錫青銅。

②輸送潤滑油、液壓油，泵套用灰鑄鐵、球鐵、錫青銅。

3G25×3BW2三螺桿泵	3G25×3BW21三螺桿泵
3G.H25×4W2三螺桿泵	3G.H25×4W21三螺桿泵
3G.H25×4CW2三螺桿泵	3G.H25×4CW21三螺桿泵
3G.H25×6W2三螺桿泵	3G.H25×6W21三螺桿泵
3GC25×12AW2三螺桿泵	3GC25×12AW21三螺桿泵	3GC25×12AW3三螺桿泵	3GC25×12AW23三螺桿泵
3G.H30×4W2三螺桿泵	3G.H30×4W21三螺桿泵
3G.H36×4W2三螺桿泵	3G.H36×4W21三螺桿泵
3GN36×4W2三螺桿泵	3GN36×4W21三螺桿泵
3G.H36×6AW2三螺桿泵	3G.H36×6AW21三螺桿泵	3G.H36×6AW3三螺桿泵	3G.H36×6AW23三螺桿泵
3G36×3CW2三螺桿泵	3G36×3CW21三螺桿泵
3GC36×12W2三螺桿泵	3GC36×12W21三螺桿泵	3GC36×12W3三螺桿泵	3GC36×12W23三螺桿泵
3G.H42×4AW2三螺桿泵	3G.H42×4AW21三螺桿泵	3G.H42×4AW3三螺桿泵	3G.H42×4AW23三螺桿泵
3G.H42×6AW2三螺桿泵	3G.H42×6AW21三螺桿泵	3G.H42×6AW3三螺桿泵	3G.H42×6AW23三螺桿泵
3G.H50×2W2三螺桿泵	3G.H50×2W21三螺桿泵	3G.H50×2W3三螺桿泵	3G.H50×2W23三螺桿泵
3GC50×2W2三螺桿泵	3GC50×2W21三螺桿泵	3GC50×2W3三螺桿泵	3GC50×2W23三螺桿泵
3GCR50×2W2三螺桿泵	3GCR50×2W21三螺桿泵	3GCR50×2W3三螺桿泵	3GCR50×2W23三螺桿泵
3GC50×3W2三螺桿泵	3GC50×3W21三螺桿泵	3GC50×3W3三螺桿泵	3GC50×3W23三螺桿泵
3GCL50×2W2三螺桿泵	3GCL50×2W21三螺桿泵	3GCL50×2W3三螺桿泵	3GCL50×2W23三螺桿泵
3GN50×4W2三螺桿泵	3GN50×4W21三螺桿泵	3GN50×4W3三螺桿泵	3GN50×4W23三螺桿泵
3G.H50×4W2三螺桿泵	3G.H50×4W21三螺桿泵	3G.H50×4W3三螺桿泵	3G.H50×4W23三螺桿泵
3GCN50×4W2三螺桿泵	3GCN50×4W21三螺桿泵	3GCN50×4W3三螺桿泵	3GCN50×4W23三螺桿泵
3G.H70×2W2三螺桿泵	3G.H70×2W21三螺桿泵	3G.H70×2W3三螺桿泵	3G.H70×2W23三螺桿泵
3GC70×2W2三螺桿泵	3GC70×2W21三螺桿泵	3GC70×2W3三螺桿泵	3GC70×2W23三螺桿泵
3GCR70×2W2三螺桿泵	3GCR70×2W21三螺桿泵	3GCR70×2W3三螺桿泵	3GCR70×2W23三螺桿泵
3GCL70×2W2三螺桿泵	3GCL70×2W21三螺桿泵	3GCL70×2W3三螺桿泵	3GCL70×2W23三螺桿泵
3G.H70×3W2三螺桿泵	3G.H70×3W21三螺桿泵	3G.H70×3W3三螺桿泵	3G.H70×3W23三螺桿泵
3GCL70×3W2三螺桿泵	3GCL70×3W21三螺桿泵	3GCL70×3W3三螺桿泵	3GCL70×3W23三螺桿泵
3G.H70×3W2三螺桿泵C	3G.H70×3W21三螺桿泵C	3G.H70×3W3三螺桿泵C	3G.H70×3W23三螺桿泵C
3G.H70×4W2三螺桿泵	3G.H70×4W21三螺桿泵	3G.H70×4W3三螺桿泵	3G.H70×4W23三螺桿泵
3GN70×4W2三螺桿泵	3GN70×4W21三螺桿泵	3GN70×4W3三螺桿泵	3GN70×4W23三螺桿泵
3G.H85×2W2三螺桿泵	3G.H85×2W21三螺桿泵	3G.H85×2W3三螺桿泵	3G.H85×2W23三螺桿泵
3GCL85×2W2三螺桿泵	3GCL85×2W21三螺桿泵	3GCL85×2W3三螺桿泵	3GCL85×2W23三螺桿泵
3G.H85×4W2三螺桿泵	3G.H85×4W21三螺桿泵	3G.H85×4W3三螺桿泵	3G.H85×4W23三螺桿泵
3G.H36/25 W2三螺桿泵	3G.H36/25 W21三螺桿泵	3G.H36/25 W3三螺桿泵	3G.H36/25 W23三螺桿泵
3G.H100×2W2三螺桿泵	3G.H100×2W21三螺桿泵	3G.H100×2W3三螺桿泵	3G.H100×2W23三螺桿泵
3GC100×2W2三螺桿泵	3GC100×2W21三螺桿泵	3GC100×2W3三螺桿泵	3GC100×2W23三螺桿泵
3GCR100×2W2三螺桿泵	3GCR100×2W21三螺桿泵	3GCR100×2W3三螺桿泵	3GCR100×2W23三螺桿泵
3GL100×2W2三螺桿泵	3GL100×2W21三螺桿泵	3GL100×2W3三螺桿泵	3GL100×2W23三螺桿泵
3GCLS100×2W2三螺桿泵	3GCLS100×2W21三螺桿泵	3GCLS100×2W3三螺桿泵	3GCLS100×2W23三螺桿泵
3GS100×2W2三螺桿泵	3GS100×2W21三螺桿泵	3GS100×2W3三螺桿泵	3GS100×2W23三螺桿泵
3G.H100×4W2三螺桿泵	3G.H100×4W21三螺桿泵	3G.H100×4W3三螺桿泵	3G.H100×4W23三螺桿泵
3G.H110×2W2三螺桿泵	3G.H110×2W21三螺桿泵	3G.H110×2W3三螺桿泵	3G.H110×2W23三螺桿泵
3GC110×2W2三螺桿泵	3GC110×2W21三螺桿泵	3GC110×2W3三螺桿泵	3GC110×2W23三螺桿泵
3GCR110×2W2三螺桿泵	3GCR110×2W21三螺桿泵	3GCR110×2W3三螺桿泵	3GCR110×2W23三螺桿泵
3GCL110×2W2三螺桿泵	3GCL110×2W21三螺桿泵	3GCL110×2W3三螺桿泵	3GCL110×2W23三螺桿泵
3GCLS110×2W2三螺桿泵	3GCLS110×2W21三螺桿泵	3GCLS110×2W3三螺桿泵	3GCLS110×2W23三螺桿泵
3G.H110×4W2三螺桿泵	3G.H110×4W21三螺桿泵	3G.H110×4W3三螺桿泵	3G.H110×4W23三螺桿泵
3GN110×4W2三螺桿泵	3GN110×4W21三螺桿泵	3GN110×4W3三螺桿泵	3GN110×4W23三螺桿泵
3GS160D×3W2三螺桿泵	3GS160D×3W21三螺桿泵	3GS160D×3W3三螺桿泵	3GS160D×3W23三螺桿泵
3GCLS160D×3W2三螺桿泵	3GCLS160D×3W21三螺桿泵	3GCLS160D×3W3三螺桿泵	3GCLS160D×3W23三螺桿泵
3GS200D×3W2三螺桿泵	3GS200D×3W21三螺桿泵	3GS200D×3W3三螺桿泵	3GS200D×3W23三螺桿泵
HYL-16/4-8 W2三螺桿泵	HYL-16/4-8 W21三螺桿泵	HYL-16/4-8 W3三螺桿泵	HYL-16/4-8 W23三螺桿泵
HYL-63/4-8 W2三螺桿泵	HYL-63/4-8 W21三螺桿泵	HYL-63/4-8 W3三螺桿泵	HYL-63/4-8 W23三螺桿泵
HYL-100/4-8 W2三螺桿泵	HYL-100/4-8 W21三螺桿泵	HYL-100/4-8 W3三螺桿泵	HYL-100/4-8 W23三螺桿泵
