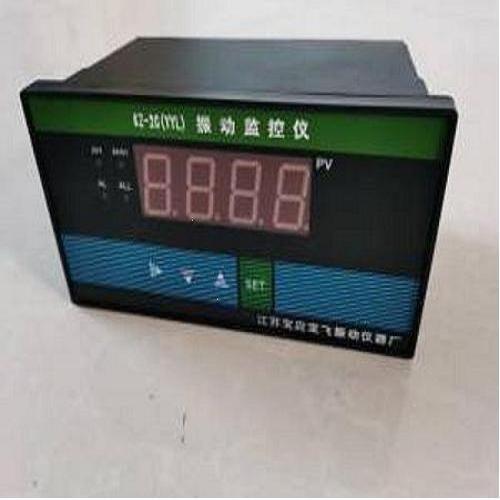

KZ-2C(YYL)振動監控儀
?KZ-2C(YYL)振動監控儀是一種簡便、高效的現場設備監測、控制、分析的工具，它主要用于連續運轉的大型機械設備、旋轉設備的超振的監控保護�？梢员苊庖蛟O備運轉失常和振動幅度增大，造成設備損壞和人員傷亡。是設備保養維護的監控儀器。用戶使用過程中，可根據設備允許振動量值設定控制值。當設備工作過程中出現異�，F象，振動值增大、高大于所設定值（AL、AH）時，報警指示燈亮。如果連續超振時間超過所設定延遲時間后，二階報警（AL預警綠燈、AH報警紅燈）指示燈亮，同時儀器內部繼電器工作，將有效地控制設備的主電源，防止意外事故發生，達到保護設備的目的。變送器可直接連接DCS、PLC或其它設備，為了方便現場安裝，采用壁柜式或機柜式安裝。本產品具有防塵、體積小、結構合理、性能穩定可靠、動作準確等特點。
一、性能指標
1、傳感器:
DH-2一體化振動變送器(防水;線長12M)
2、測量范圍
振動速度：0-20.00mm/s（可調）;工作頻率：5HZ-1000HZ
3、報警及控制：分二階報警：一階為預警(AL)，控制輸出繼電器工作；二階為報警(AH)，控制輸出繼電器工作
4、預警、報警設定范圍：在測量范圍內任意設定報
5、速度值顯示誤差： ?< 1%
6、輸出： 0-20.0mm/s;測量值對應4―20mA(OUT)輸出（可調）
7、繼電器觸點輸出：?AC220V/5A（阻性負載）或AC220V/0.3A(感性負載),?常開（可調）
8、工作電源：85-240V ?50/60Hz
9、外形尺寸:?面板尺寸:160（長）×80mm（高）；開孔尺寸:?152+1×76+1mm；深度：82mm
10、工作環境：溫度0～50.0℃,相對濕度不大于85%的無腐蝕性氣體及無強電磁干擾的場所
二、操作說明：
1、面板說明
（1）PV 顯示窗：正常顯示振動測量值；在參數修改狀態下顯示參數和參數值符號。
（2）AL 指示燈：當此指示燈亮時，儀表對應下限繼電器有輸出。
（3）AH 指示燈：當此指示燈亮時，儀表對應上限繼電器有輸出。
（5）ALL 指示燈：此功能未加。
（6）AHH指示燈：此功能未加。
（7）功能鍵(SET)：按鍵3S 可進入參數修改狀態；再按一下(SET)放開后進入給定參數值修改狀態。
（8）移位鍵(?)在修改參數狀態下按此鍵可實現修改數字的位置移動。
（9）數字減小鍵(▼)：在參數修改、給定值修改或手動調節狀態下可實現數字的減小。
（10）數字增加鍵(▲)：在參數修改、給定值修改或手動調節狀態下可實現數字的增加。
?
?
2、儀表一級參數設定
|
代碼 |
參數 |
名稱 |
設定范圍 |
說明 |
出廠值 |
|
0 |
AH |
上限報警值 |
0-20.00 |
顯示上限報警設定值 |
15.00 |
|
1 |
DH |
上限報警回差 |
0-20.00 |
顯示上限報警回差值 |
0.10 |
|
2 |
AL |
下限報警值 |
0-20.00 |
顯示下限報警設定值 |
10.00 |
|
3 |
DL |
下限報警回差 |
0-20.00 |
顯示下限報警回差值 |
0.10 |
|
4 |
AHH |
上上限報警值 |
末用 |
? |
? |
|
5 |
DHH |
上上限報警回差 |
末用 |
? |
? |
|
6 |
ALL |
下下限報警值 |
末用 |
? |
? |
|
7 |
DLL |
下下限報警回差 |
末用 |
? |
? |
|
8 |
PASS |
二級菜單密碼輸入 |
0～9999 |
當輸入參數555時,?進入二級菜單 當輸入參數666時,?備份當前參數 |
0 |
3、儀表二級參數設定
|
代碼 |
參數 |
名稱 |
設定范圍 |
說明 |
出廠值 |
|
0 |
SN |
信號輸入類型 |
0-22 |
15為4-20mA傳感器輸出信號 |
15 |
|
1 |
DOT |
小數點 |
0-3 |
0為無小數點,1為十位,2為百位 |
2 |
|
2 |
PUL |
測量量程下限 |
-999-9999 |
設定輸入信號測量下限量程 |
0 |
|
3 |
PUH |
測量量程上限 |
-999-9999 |
設定輸入信號測量上限量程 |
20.00 |
|
4 |
PBIA |
顯示輸入零點遷移 |
全量程 |
設定輸入零點遷移量 |
0 |
|
5 |
FILT |
濾波系數 |
0.100-0.900 |
設定不能超過0.900 |
0.100 |
|
6 |
K1 |
顯示輸入量程比例 |
0-1.999倍 |
設定顯示輸入量程放大比例 |
1 |
|
7 |
OU-A |
變送輸出類型 |
0-6 |
2為對應測量值線性輸出4-20mA |
2 |
|
8 |
PH |
上限報警類型 |
0-2 |
0禁止報警;1高報警;2低報警 注:1為報警繼電器常開,?改2繼電繼電器為常閉 |
1 |
|
9 |
PL |
下限報警類型 |
0-2 |
0禁止報警;1高報警;2低報警 注:1為報警繼電器常開,?改2繼電繼電器為常閉 |
1 |
|
10 |
PHH |
上上限報警類型 |
末用 |
? |
? |
|
11 |
PLL |
下下限報警類型 |
末用 |
? |
? |
|
12 |
INPH |
非標信號輸入大值 |
10-100mV |
設定100.0 |
100.0 |
|
13 |
INPL |
非標信號輸入小值 |
0-90mV |
設定0.0 |
0.0 |
|
14 |
BAUD |
通訊波特率 |
0-3 |
通訊時速度1200 bps -9600bps |
3 |
|
15 |
ID |
通訊地址 |
0-31 |
不超過31 |
1 |
4、參數設置方法
a、一級參數設定
上電后，按SET 鍵約3 秒，儀表進入第一參數設置區，按▼、▲鍵儀表將按參數符號0～8依次在顯示窗顯示參數符號，此時再按下SET 鍵進入該符號參數值設定。?、▼、▲三鍵可調整參數值，調好后按SET 鍵確認保存數據，顯示窗再次自動轉到參數符號, 按▼、▲鍵繼續選擇參數符號調完為止。如設置中途間隔60 秒無任何操作或按SET 鍵約3 秒，儀表將自動保存數據，退出設置狀態，儀表返回測量。
b、二級參數設定
上電后，按SET 鍵后3 秒放開，儀表進入第一參數設置區，此時可按上此時可按▼、▲鍵進入PASS參數，再按SET 鍵后，用?、▼、▲三鍵輸入555; 再次按鍵SET 鍵后儀表進入第二設置區，按▼、▲鍵儀表將按參數符號0～15依次在顯示窗顯示參數符號，此時再按下SET 鍵進入該符號參數值設定。?、▼、▲三鍵可調整參數值，調好后按SET 鍵確認保存數據，儀表返回第二設置區。如設置中途間隔60 秒無任何操作或按SET 鍵約3 秒，儀表將自動保存數據，退出設置狀態，儀表返回測量。
