一、概述

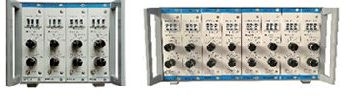

KD5007型電荷放大器是一種多通道組合式電荷放大器，它和壓電加速度傳感器連接，組成測試系統，可對振動、沖擊等物理參數進行測量，廣泛應用于機械制造、動力制造、航空、航海、建筑、化爆等部門。

本儀器具有連續可調的傳感器靈敏度調節器，可適合不同靈敏度的壓電傳感器，以得到歸一化的輸出，有五檔量程供切換，從而可提高信噪比，獲得測試結果。

本儀器采用多通道內插式結構，每一臺儀器可包含1∽8個測量通道，因此對多點測試，尤為經濟適宜。

二、特點

?多通道內插式結構，尤其適用于多點測量。

?寬頻帶0.3Hz∽100KHz(可定制0.3Hz∽200KHz)

?傳感器靈敏度可連續調節，配各種不同靈敏度均可得到歸一化輸出。

?五檔輸出增益變換

三、技術指標

1. 輸入方式：電荷量PE

2. 電荷輸入量：10⁶pC

3. 傳感器靈敏度調節范圍：0.50~999pC/Unit

4. 輸出增益：0.1，1，3，10，30，100mV/Unit六檔

5. 頻率范圍：0.3Hz∽100kHz

6. 低通濾波器：10Hz，100Hz，1kHz，10kHz，30kHz,100kHz（-3dB±1dB）

????????????? 衰減-12dB±1dB/oct

7. 噪聲：<2mVrms（增益）

8. 輸出電壓：±10Vp

9. 輸出電流：5mA

10. 諧波失真度：≤0.3%

11. 線性：≤0.1%

12. 準確度：≤1%

13. 過載指示：輸出值>10V時，紅色發光二極管亮。

14: 通道: 8通道組合

15. 尺寸：150（高）×310（寬）×360（深）mm（8通道組合尺寸）

16. 使用環境：符合SJ944∽75Ⅱ組

四、工作原理

???? 本機由電荷放大級，高、低通濾波器，歸一化（兼輸出）放大級，過載指示以及電源等部分組成，現分述如下：

1. 電荷放大級

?? 電荷放大級是由一個帶電容反饋的高輸入阻抗運算放大器組成。連同壓電傳感器與輸入電纜，其等效電路按圖1所示：

2.低通濾波器

?? 低通濾波器為二階巴特沃斯有源濾波器，該濾波器衰減率為每倍頻程12dB，利用改變電阻，獲得五檔不同的上限頻率。

3. 歸一化放大兼輸出級

?? 該級是利用一增益可調的運算放大器，使其對不同靈敏度的傳感器具有不同增益，從而得到“歸一化”處理。

4. 電? 源

?? 本機電源由交流220V經變壓器降壓，經整流、濾波后分別送至每通道獨立的三端穩壓器穩壓到±15V供給電路工作，這樣可有效地防止通過電源引起各通道之間的串擾。

五、 面板功能

??? 1.?? “Overload” 過載指示

??? 指示儀器輸出峰值是否超過10V；

??? 2.?? “PE”電荷輸入

??? 接傳感器輸出的電荷信號。切不可從電荷輸入端接入電壓信號。

3.?? “Sensitivity、 Transducer Sensitivity”傳感器靈敏度調節

供調節與之配接傳感器靈敏度用。

??? 4.?? 傳感器靈敏度小數點燈、傳感器靈敏度范圍、實際輸出“ mV/Unit”、輸出“ mV/Unit”之間關系見表1

???????????????????????????? 表1

輸出?????????? 輸出mV/Unit ????? mV/Unit 傳感器靈敏度范圍	0.1	1	10	100	1000
0.50-0.999	0.01	0.1	1	10	100
1.00-9.99	0.1	1	10	100	1000
10.0-99.9	1	10	100	1000	10000
100-999	10	100	1000	10000	100000

?5.?? “Lpf”上限頻率

??? 正確選用上限頻率（低通濾波器），可抑制傳感器自振峰等高頻干擾，提高信噪比，上限頻率應置于被測信號中高頻率的3倍以上。

??

六、維??? 護

1.???????? 電荷放大器輸入端絕緣電阻要求很高，因此要經常保持輸入插座及電纜插頭的清潔、干燥，若一旦污染，應根據污染物的性質選用適當的溶劑（如無水乙醇、四氧化碳等）。用白綢布蘸少許溶劑將污物擦凈并在45℃±5℃烘箱中（或250w紅外線燈泡距離0.3～0.4m）烘1小時，儀器不用時，應將輸入插座屏蔽帽旋上裝入存放箱，以防灰塵。

2.???????? 本儀器是Ⅱ組儀器，屬于實驗儀器，若在超過規定環境中的現場使用，注意避免酸、堿、鹽霧、淋雨及過強的輻射場、電場、磁場。當環境溫度高于規定而輸出電流又大時應用風機散若。

3.???????? 使用中應注意，勿使輸出端短路。

4.???????? 切勿從輸入端直接輸入電壓信號，若要加電壓信號，必須經電容轉換成電荷量。

七、附件及隨機文件

1.?? 雙頭L5電纜線?????????????????????????????? ?? ?1根/CH

2.?? 雙頭BNC輸出電纜線????????????????????????????? 1根/CH

3.?? 電源線?????????????????????????????????????????? 1根

4.?? 用戶手冊??????????????? ?????????????????????????1份

5.?? 產品合格證?????????????????????????????????????? 1張
