FRIEDRICHS 德國進口 用于流體技術®過濾系統的原裝濾芯FRIEDRICHS  過濾器 DF 4.221系列  德國進口

FRIEDRICHS
FRIEDRICHS用于流體技術®過濾系統的原裝濾芯
FRIEDRICHS用于過濾加壓和工業流體、潤滑劑、氣體和水的元件。
FRIEDRICHS濾芯主要由一個或多個支撐體、濾芯裝置和連接選項組成。根據要求，過濾劑可以是光滑的或褶皺在支撐體上，膠合，夾緊，焊接或焊接。使用扁平，彎曲，圓柱形和圓錐形設計。





FRIEDRICHS FILTERSYSTEME
4.221系列  該過濾器

描述 該過濾器用于從特定介質（如潤滑油）中分離外來顆粒，并被設計為連續過濾。
通常情況下，一個過濾室正在運行，而另一個過濾室充滿了液體，并有一個干凈的過濾元件備用。如果運行中的濾芯非常臟，你可以手動切換到備用濾芯。兩個過濾室之間的重疊切換確保了介質的連續流動。
切換后，必須將被污染的濾芯取出，清洗或更換，并重新插入，以便為下一次的切換過程提供一個備用室。

4.221系列的參數信息：
工作壓力：16bar（可要求40bar）
操作溫度: max. 120°C
數據表可單獨提供（4.221-KV）。 環境和介質不能對所使用的材料產生不利影響!
材料 外殼： EN-GJL-250 (可選擇EN-GJS-400-15)
濾罩： GK-AlSi12 (Cu) (替代St)
濾芯：見單獨提供的數據表（Filterelemente_4.121_221_225--TDB）
壓差指示器：見單獨提供的數據表（5.02-TDB）
密封件： NBR（也可選擇FPM）
旁路（可選）：黃銅 根據要求提供特殊材料

FRIEDRICHS FILTERSYSTEME
型號代碼可以在型號牌上找到：DF 4.221 - B50 . 060 . L2 - V . H . BD - 5.02-2,0
deltaP®  壓差指示器
DF 4.221 - B50 . 060 . L2 - V . H . BD - 5.02-2,0
代碼示意:
1. DF 4.221 fluidtech® 雙重轉換過濾器 4.221型
2. B 50, "B "標記從2014年2014年開始逐步引入，可以選擇32 / 50 / 80
005 optimesh®金屬網公稱5μm, 絕對10μm
010 optimesh®金屬網公稱10μm, 絕對25μm
015 optimesh®金屬網公稱15μm, 絕對34μm
020 optimesh®金屬網公稱20μm, 絕對40μm
025 optimesh®金屬網公稱25μm, 絕對60μm
040 optimesh®金屬網公稱40μm, 絕對80μm
060 optimesh®金屬網公稱60μm 、 100μm
080 precimesh® 鋼絲網 80μm 標稱 , 150μm
100 precimesh® 鋼絲網 100μm 標稱 , 200μm
120 precimesh® 鋼絲網 120μm 標稱 , 250μm
150 precimesh® 鋼絲網 150μm 標稱 , 300μm
xxx 紙，玻璃纖維紙 連接標稱直徑/安裝尺寸 DN [mm] 。

4. L2 標準安裝長度（鑄鋁過濾罩） 其他安裝長度請咨詢（焊接過濾罩） 過濾網/中層
5. V FKM 其他材料請垂詢 安裝長度代碼 ， P NBR(標準)
6. H 倒置式安裝，S 直立式安裝 密封材料
7. N 無， B 僅旁通閥， BD 旁通和壓力調節閥 ，D 僅壓力調節閥 安裝方向 ，
8. 5.02型deltaP®差壓指示器（其名稱可以在單獨的數據表中找到）。其他deltaP®類型的過濾器可按要求提供






FRIEDRICHS FILTERSYSTEME過濾器的參數信息：

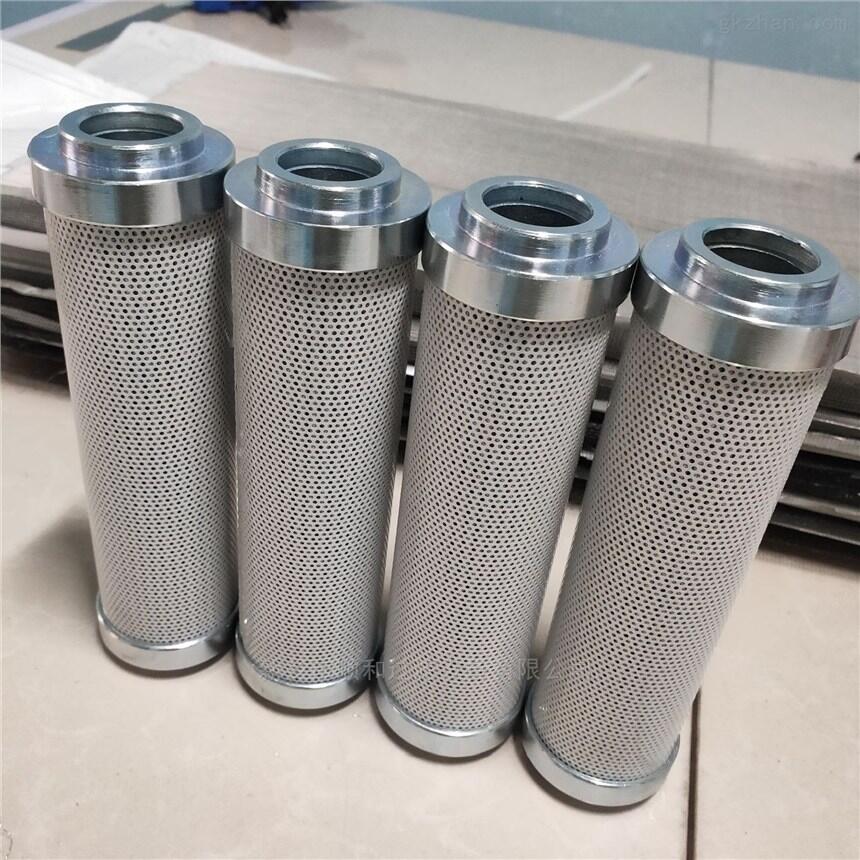

FE B32.060.L2-P
Fluidtech® 過濾元件 - B型
60μm nom./100μm abs.
濾網和蓋子由1.4301制成
包括NBR材質的墊圈

FRIEDRICHS  過濾器 DF 4.221系列  德國進口
