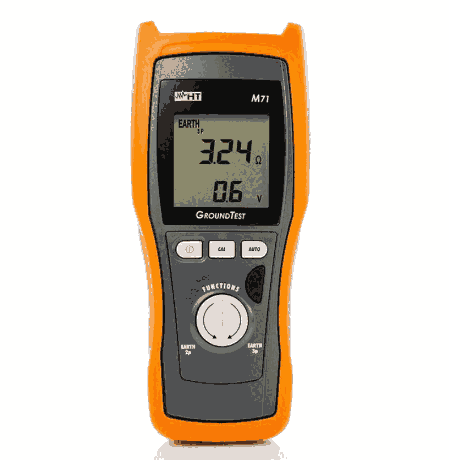

M71接地電阻測試儀m71意大利HT



M71接地電阻測試儀m71



M71根據標準IEC/EN61557-1，采用伏安法用2根導線與3根導線測量接地電阻。 該設備量程寬（50kΩ），可以對設備的干擾效 應進行 內部自動補償，采用具有人體工學設 計，配有電子功能選擇器，能夠快速進行測試。 以適當的外部物體作為參考（金屬表面、管 道、中性導體等），采用2線法測量接地電阻，特別 適合民用環境的測量，由于邏輯性問題，使用3線法 是不可能的。

二、產品功能

1.      采用2個端子與3個端子測量接地電阻

2.      4線法測量土壤電阻率

3.      量程：0.01Ω - 50kΩ

4.      干擾電壓補償

5.      測試電纜補償

6.      屏幕文本幫助

7.      結果保存

8.      接口：連接PC的光纖／USB接口

9.      **標準：IEC/EN61010-1

10.    測量等級：CAT III 265V

11.    電源，電池類型為AA；4×1.5V

12.    尺寸 （L×W×H）：222×162×57mm

13.    重量（含電池）：1 kg

三、技術參數

1.   電氣參數

電阻測試

量程：0.01 - 19.99W                                                                            分辨率：0.01W

干擾電壓：￡3Vrms                                                                               精度：±(2%reading+3digit)

干擾電壓：3Vrms<干擾電壓<6vrmsauto模式觸發精度

精度：±(4% reading + 10 digit)

量程：20.0 - 199.9W                                                                            分辨率：0.1W

干擾電壓：￡3Vrms                                                                               精度：±(2%reading+3digit)

干擾電壓：3Vrms<干擾電壓<6vrmsauto模式觸發精度

精度：±(4% reading + 10 digit)

量程：200 - 1999W                                                                              分辨率：1W

干擾電壓：￡3Vrms                                                                               精度：±(2%reading+3digit)

干擾電壓：3Vrms<干擾電壓<6vrmsauto模式觸發精度

精度：±(4% reading + 10 digit)

量程：2.00 -19.99kW                                                                           分辨率：0.01kW

干擾電壓：￡3Vrms                                                                               精度：±(2%reading+3digit)

干擾電壓：3Vrms<干擾電壓<6vrmsauto模式觸發精度

精度：±(4% reading + 10 digit)

量程：20.0 - 49.9kW                                                                            分辨率：0.1kW

干擾電壓：￡3Vrms                                                                               精度：±(3 reading+3digit)

干擾電壓：3Vrms<干擾電壓<6vrmsauto模式觸發精度

精度：±(6% reading + 10 digit)

測試頻率   110Hz±1Hz

測試電流 [12mA~

開路電壓 [25Vrms

電壓探頭電阻值(Rp)和電流探頭電阻值(Rc)總是滿足以下條件:

o    r if RA￡10W     Rc￡1kW

   Rp￡1kW

or if 10WA ￡500WRc￡100 * RA

   Rp￡100 * RA

or if RA > 500W   Rc￡50kW

   Rp￡50kW

干擾電壓測試

量程(V)：0.0 - 99.9                   分辨率 (V)：0.1               準確度：(±2%Reading +2dgt)

量程(V)：100 - 299                    分辨率 (V)：1                  準確度：(±2%Reading +2dgt)

2.   參考標準

儀器**:   IEC / EN61010-1, IEC / EN61557-1, IEC / EN61557-5

技術文獻:   IEC / EN61187

附件**:   IEC / EN61010-031, IEC / EN61010-2-032

3.   環境要求

參考溫度： 23° ± 5°C （73°F ± 41°F）

工作溫度： 0 ÷ 40°C （32°F ÷ 104°F）

允許的相對濕度： <80%rh

貯藏溫度： -10 ÷ 60°C （14°F ÷ 140°F）

貯藏濕度： <80%rh

使用海拔： 2000m （6562 ft）

4.   基本特點

絕緣：   雙層絕緣

污染度等級： 2

測量類別：CAT III 240V對地,415V輸入端之間

5.   顯示器

LCD：53mm x 53mm

6.   供電

電池型號：               4 batteries 1.5 V – LR6 – AA – AM3 – MN 1500

低電量指示：              顯示屏中顯示 “ “ 符號

電池壽命：                大約. 500 次測試

自動關機：                閑置 5 分鐘后

7.   規格

尺寸：240(長)x100(寬)x45(高)mm

重量（含電池）：大約630g

四、配置清單

標準配置

1.   KIT00713條電纜+ 3 鱷魚夾+2 條導線

2.   SP-6085柔軟手提包

3.   用戶手冊（光盤）

4.   快速使用指南

5.   ISO9000校準證書

可選配置：

1.   1066-IECN電纜延長線連接器，4mm
