天津瑞利光電科技有限公司優勢經銷瑞士menhir-photonics激光器

品牌介紹：

menhir-photonics在超快激光行業擁有30多年的累積經驗，我們的團隊致力于提供高品質的飛秒激光產品及解決方案，使其能夠在從實驗室到惡劣環境的任何情況下應用。公司主要注重產品的可靠性和耐用性，通過創新的設計和技術，開發了飛秒激光系統。多年來積累了豐富的設計開發經驗，通過不斷的研究創新提供高品質的產品，滿足市場需求。

產品范圍：

瑞士menhir-photonics激光器、飛秒激光器。

相關產品介紹：

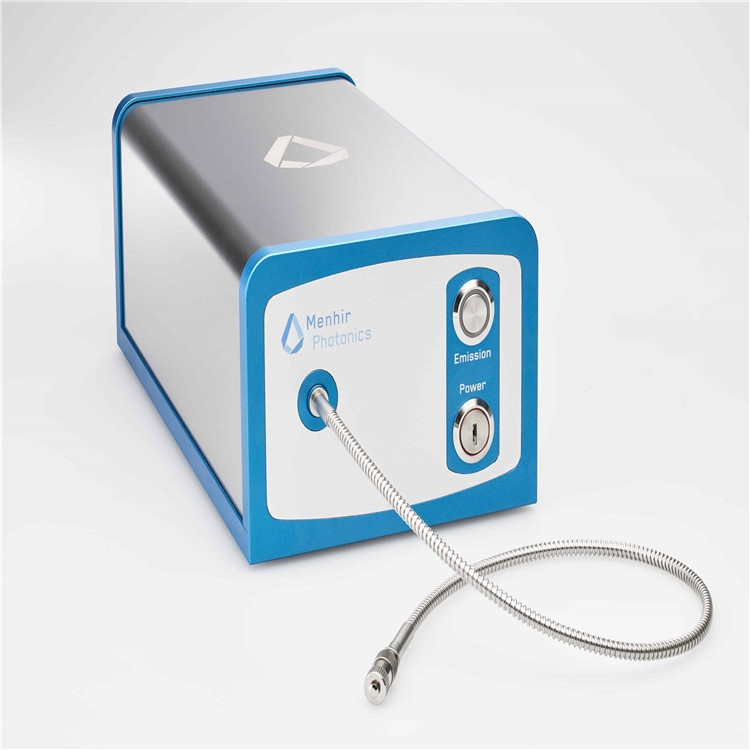

MENHIR-1550系列

是一款工業級飛秒激光，波長為1550 nm，重復頻率為GHz。飛秒激光源基于穩健且精心設計的設計，具有好的可靠性，并且具有孤子鎖模帶來的低噪聲性能。 MENHIR-1550系列堅固，

主要特征:

-超低噪音

-變換限制脈沖

-密封激光

-緊湊的工業設計

-多合一系統

技術規格：

-平均功率：> 50 mW

-峰值功率：> 0.1 kW

-脈沖能量：> 0.05 nJ

-重復率：標準-250、500 MHz，1、1.25、2或2.5 GHz

-定制設計：-200 MHz至2.5 GHz *

-中心波長：1560 nm +/- 10 nm

-光譜帶寬：> 12.5 nm（3 dB）

-脈沖寬度：<200 fs，轉換限制

-光纖輸出端口：光纖輸出（PM FC / APC），自由空間

-光束質量：TEM00，M2 <1.05

-極化：線性（PER> 23 dB，> 200：1）

-幅度噪聲：<0.1％RMS（24小時）

-時序抖動：<30 fs [1 kHz-10 MHz]

一般規格：

-電源：5 VDC / 2 A **

-消耗功率：<10 W

-冷卻：被動風冷

-預熱時間：<10 s（冷啟動）

-激光頭尺寸/重量：240 x 160 x 89 mm3  / 5公斤

-控制單元：無需控制單元，多合一系統

-工作溫度：+ 5°C至+ 45°C

-儲存溫度：-10°C至+ 60°C

-相對濕度：<80％（非冷凝）

-模擬接口：例如 電源調制，警報，互鎖，觸發，狀態

-數字接口：USB，RS232，以太網，CAN

主要用途：

-光通信

-太赫茲產生

-時間分配

-頻率梳

-A / D轉換器

選件:

-重復率穩定

-自定義重復率

-OEM版本
