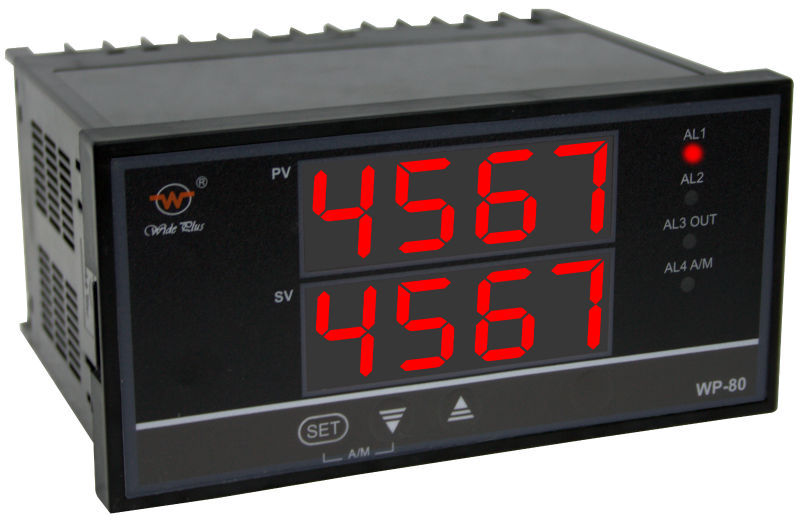

雙屏橫式WP-D805-010-23-HL上潤智能自整定PID調節儀
智能自整定PID調節儀，采用先進的微處理器進行智能控制，適用于需要進行高精度調節控制的系統,并可根據被控對象自動演算出最佳調節參數。
輸入端口具備萬能信號輸入功能，只需通過儀表菜單的簡單選定，即可實現不同類型輸入信號（各種熱電偶、熱電阻、標準電壓/標準電流信號）之間的輕松切換，提高了低度表的通用性和可靠性。
可分別帶有一路PID調節信號輸出和一路變送信號輸出，輸出回路均采用光電隔離并可帶串行通訊接口采用高亮度LED數碼顯示和高分辨率光柱顯示（比例顯示），顯示方式有二種：雙屏數碼顯示、雙屏數碼+雙光柱顯示。后者將數字儀表與模擬儀表集一體，同時對測量值及調節控制目標值（或輸出量）進行相對模擬量比例顯示，使參數顯示更為清晰直觀。帶自動/手動、手動/自動無擾動切換功能。具備多種標準外形尺寸，能適用各種測量控制場合。整機采用卡入式結構,使安裝十分簡便。
產品外形：
|
|
|
|
| ||
|
外形：96×48×115mm 開孔尺寸：92×45mm |
外形：48×96×115mm 開孔尺寸：45×92mm |
外形：96×96×115mm 開孔尺寸：92×92mm |
外形：160×80×115mm 開孔尺寸：152×76mm | ||
|
|
|
| |||
|
外形：160×80×115mm 開孔尺寸：152×76mm |
外形：80×160×115mm 開孔尺寸：76×152mm |
外形：80×160×115mm 開孔尺寸：76×152mm | |||
產品接線圖：
96×48、48×96儀表接線圖：
72×72儀表接線圖：
|
型號 |
說明 | |||||||||||
|
WP- |
□□ |
□ |
□□ |
-□ |
□ |
□ |
-□ |
-□ |
□ |
□ |
□ |
|
|
外形特征 |
D |
|
|
|
|
|
|
|
|
|
|
雙屏數碼橫式顯示 |
|
DS |
|
|
|
|
|
|
|
|
|
|
雙屏數碼豎式顯示 | |
|
T |
|
|
|
|
|
|
|
|
|
|
雙屏雙光柱豎式顯示 | |
|
TX |
|
|
|
|
|
|
|
|
|
|
雙屏雙光柱橫式顯示 | |
|
外形尺寸 |
4 |
|
|
|
|
|
|
|
|
|
96×48mm；48×96mm | |
|
7 |
|
|
|
|
|
|
|
|
|
72×72mm | ||
|
8 |
|
|
|
|
|
|
|
|
|
160×80mm；80×160mm | ||
|
9 |
|
|
|
|
|
|
|
|
|
96×96mm | ||
|
控制作用 |
05 |
|
|
|
|
|
|
|
|
測量顯示 | ||
|
通訊方式 |
0 |
|
|
|
|
|
|
|
無通訊接口 | |||
|
2 |
|
|
|
|
|
|
|
RS-232C通訊接口 | ||||
|
8 |
|
|
|
|
|
|
|
RS-485通訊接口 | ||||
|
控制輸出 |
0 |
|
|
|
|
|
|
無輸出 | ||||
|
1 |
|
|
|
|
|
|
繼電器控制或報警輸出 | |||||
|
2 |
|
|
|
|
|
|
(4～20)mA輸出 | |||||
|
3 |
|
|
|
|
|
|
(0～10)mA輸出 | |||||
|
4 |
|
|
|
|
|
|
(1～5)V輸出 | |||||
|
5 |
|
|
|
|
|
|
(0～5)V輸出 | |||||
|
6 |
|
|
|
|
|
|
SCR可控硅過零觸發脈沖輸出 | |||||
|
7 |
|
|
|
|
|
|
SSR固態繼電器控制信號輸出 | |||||
|
8 |
|
|
|
|
|
|
特殊規格變送輸出 | |||||
|
變送輸出 |
0 |
|
|
|
|
|
無變送輸出 | |||||
|
2 |
|
|
|
|
|
(4～20)mA輸出 | ||||||
|
3 |
|
|
|
|
|
(0～10)mA輸出 | ||||||
|
4 |
|
|
|
|
|
(1～5)V輸出 | ||||||
|
5 |
|
|
|
|
|
(0～5)V輸出 | ||||||
|
8 |
|
|
|
|
|
特殊規格變送輸出 | ||||||
|
輸入類型 |
□ |
|
|
|
|
參見“輸入類型表” | ||||||
|
第一報警 |
N |
|
|
|
無報警（可省略） | |||||||
|
H |
|
|
|
第一報警為上限報警 | ||||||||
|
L |
|
|
|
第一報警為下限報警 | ||||||||
|
第二報警 |
N |
|
|
無報警（可省略） | ||||||||
|
H |
|
|
第二報警為上限報警 | |||||||||
|
L |
|
|
第二報警為下限報警 | |||||||||
|
饋電輸出 |
P |
|
DC24V饋電輸出(無饋電可省略) | |||||||||
|
供電方式 |
|
AC220V線性電源（可省略） | ||||||||||
|
T |
AC（90～265）V開關電源供電 | |||||||||||
|
W |
DC24V供電 | |||||||||||
