在電力系統環網和雙電源電力網建設或檢修中, 對于閉環點斷路器兩側電源核相檢查是非常重要的試驗項目, 否則可能發生短路, 后果不堪設想。河北五星電力設備有限公司ZX8600無線高壓核相儀采用最新電力電子檢測技術和無線傳輸技術, 操作安全可靠, 使用方便, 克服了有線核相儀的諸多缺點, 河北五星電力設備有限公司的ZX8600無線高壓核相儀符合國家電力安全工器具質量監督檢驗測試相關標準。
河北五星電力設備有限公司ZX8600主要優點在于去掉了連接兩個電網(電源)兩端的引線, (距離可達200m)可穿過圍墻或隔墻(板), 不受任何地形和設施構架的方式限制, 提高了安全性, 操作極為方便, 只需一人操作一人監護。
二、河北五星電力設備有限公司產品特點
· 使用可靠. 使用先進的濾波技術, 保證核相準確;
· 數字式相位、頻率顯示;
· 可靠的語音報相位功能,遠離主機也可準確判斷相位關系;
· 伸縮式絕緣桿, 攜帶、使用非常方便;
· 便攜式接收器設計美觀大方, 具有防滑處理工藝;
· 整機采用先進的制作工藝, 體積小, 重量輕;
· 一機多用。即可當核相器使用，也可當驗電器使用。

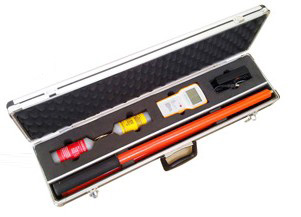

ZX8600由三個部分組成: 兩個電壓檢測和發射的聯合裝置(包括絕緣桿), 一個是無線接收裝置, 兩個發射裝置分別將采樣到的電壓數據信號通過高頻發射裝置發送至接收端, 接收端根據發射器發射的信號進行相應的處理并通過LCD顯示相位關系和兩線路的頻率, 同時接收器語音播放測試結果。
原理示意圖如下圖所示, 圖1為兩發射器同時連接于兩電網中的B相線路時的情況, 此
時接收器測試的結果為同相, 相位角為0°
