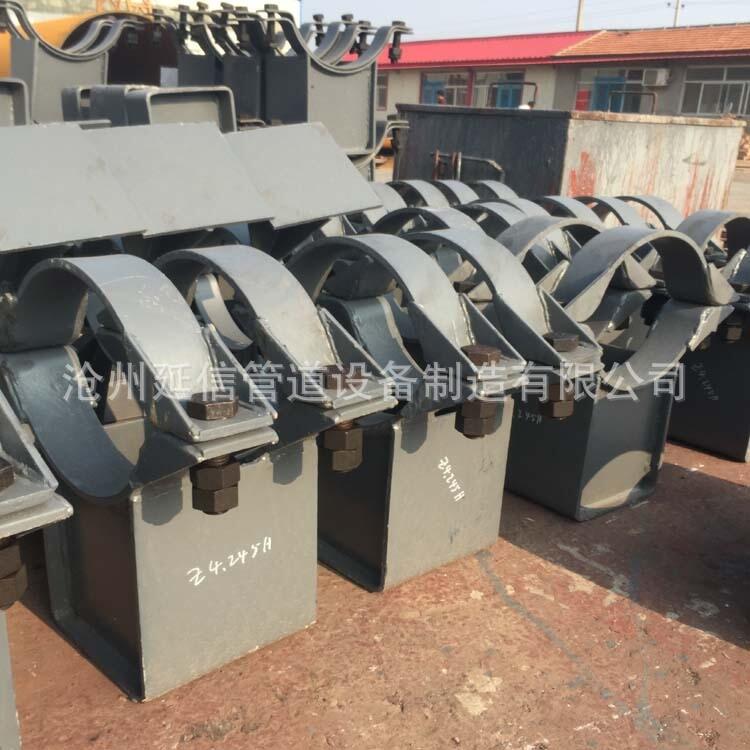

Z4管夾導向支座，由管夾×2、支座×1，PTFE（聚四氟乙烯）板×1，滑動底板×1，以及螺栓螺母組合而成，主要工藝為彎制和焊接。管夾導向支座的主體和管夾滑動支座比較相似，管夾部分多了8塊加強筋，支座部分相同，導向底板兩側焊有導向立板和加強筋，另外，聚四氟乙烯板的尺寸與管夾滑動支座不同。使用時需注意：當支座放于支墩或鋼結構支架上，支座的滑動底板與根部之間如需用墊鐵調整高度時，應將滑動底板墊緊找平，墊鐵與根部及墊鐵與滑動底板之間均應焊牢。

     管夾導向支座產品具有安裝方便、性能優越質量可靠，性能穩定使用壽命長等功效，管夾支座裝置系列產品廣泛使用于電力、冶金、石油、化工等行業的管道或設備需要位移應力的地方以及橋梁、建筑和大型設備等減振或滑動支撐的場合。

Z4規格型號：

Z4.57R/S/H，Z4.76R/S/H，Z4.89R/S/H，Z4.108R/S/H，Z4.133R/S/H，Z4.159R/S/H，Z4.168R/S/H，Z4.194R/S/H，Z4.219R/S/H，Z4.245R/S/H，Z4.273R/S/H，Z4.298R/S/H，Z4.325R/S/H，Z4.355R/S/H，Z4.377R/S/H，Z4.406R/S/H，Z4.426R/S/H，Z4.457R/S/H，Z4.480R/S/H，Z4.508R/S/H，Z4.530R/S/H，Z4.558R/S/H，Z4.630R/S/H，Z4.720R/S/H，Z4.820R/S/H。
