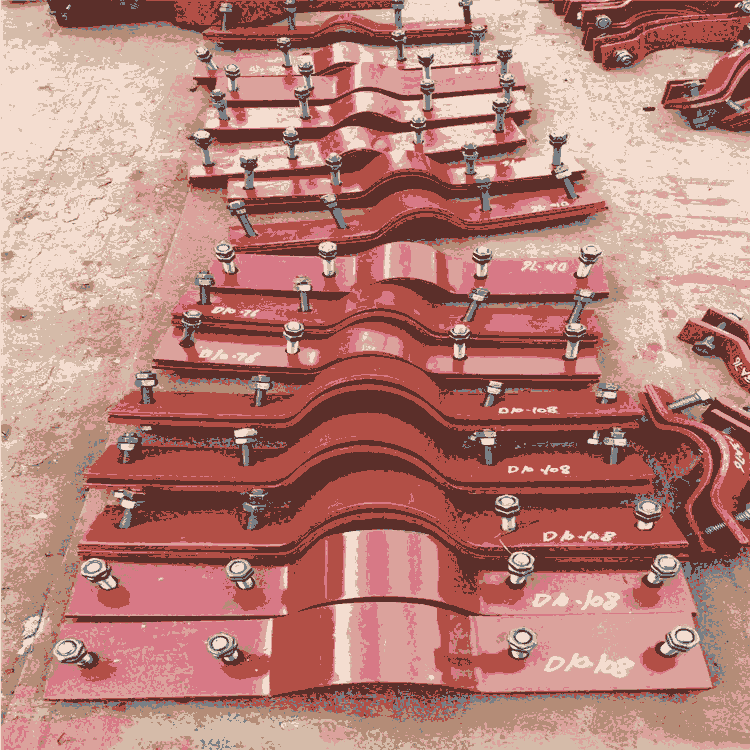

D10立管短管夾 （吊架） D10立管短管夾（無保溫），是管道懸吊系統中普遍使用的管部吊架之一，用于固定垂直管道并起到緩沖振動的作用。產品設計標準見于西北電力設計院1983年版《汽水管道支吊架設計手冊》，主體由管夾、螺栓螺母、卡塊組成，單片管夾有6個螺栓孔，每套管夾配有8個或12個（根據管徑大小不同）卡塊。其制作材質根據工作環境溫度不同而分別采用12Cr1MoV、20#鋼、Q235B等材料。立管管夾根據其承受的拉力不同，同管徑產品的設計尺寸也有所不同。立管短管夾一般與L7/F2/L1/T2等裝置組合成為適用于垂直管道的懸吊系統。訂貨時按如下表示：立管短管夾_D10.108S（適用管徑Dw=108，管夾材質為Q235B，適用溫度不高于300°C）�？▔K隨管夾供貨，由現場焊于管壁上，各卡塊的底邊應保持在同一水平面上。

       D10型立管短管夾的型號有：D10.57S D10.76S D10.89S D10.108S D10.133S D10.159S D10.194S D10.219S D10.245S D10.273S D10.325S D10.377S D10.426S D10.478S D10.529S D10.630S

本公司專業生產各種國標管道支吊架，包括西北電力設計院《汽水管道支吊架設計手冊》，華東電力設計院1983年版《管道支吊架手冊》，HG/T21629-1999化工部標準所有產品，HG/T20644-1998中VS型變力彈簧支吊架，JB/T 8130.1-1999中PHA/PHB/PHC/PHD/PHE/LHA/LHB/LHC/LHE/ZHA/ZHB各型號恒力彈簧支吊架，JB/T-8130.2-1999標準手冊中TD型可變彈簧支吊架，D-ZD2010《發電廠汽水管道支吊架設計手冊》，《煙風煤粉管道支吊架設計手冊》，03S402《室內管道支架及吊架》，05R417-1_S《室內管道支吊架》，95R417《室內熱力管道支吊架》，97R412《室外熱力管道支座》，《GD87火力發電廠汽水管道零件及部件典型設計手冊》，《GD2000火力發電廠汽水管道零件及部件典型設計手冊》。
