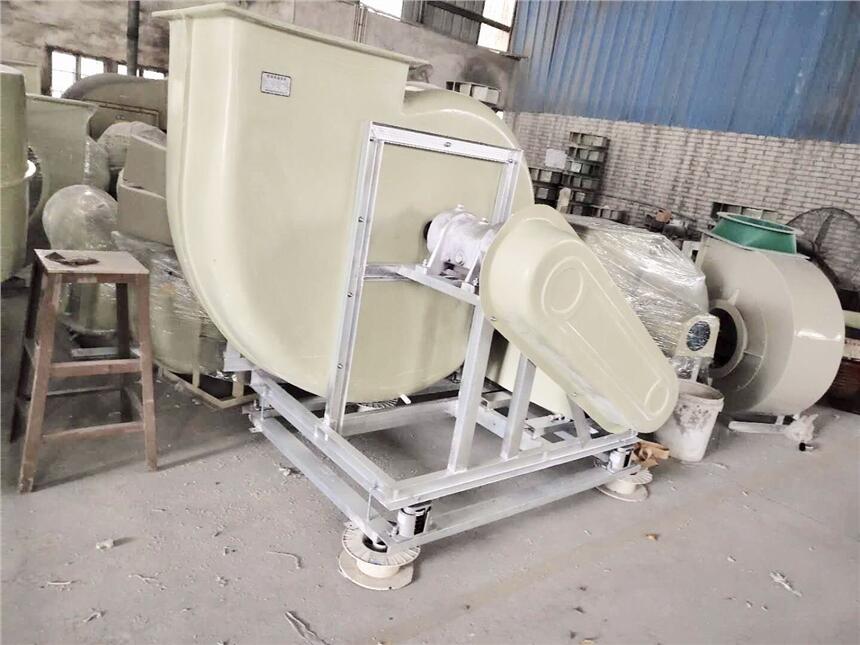

F4-72C型玻璃鋼離心通風機是參照金屬4-72C型通風機性參數而采用玻璃鋼復合材質制作而成。
該系列風機可輸送含酸堿成分及化學成分的腐蝕性氣體。所輸送氣體不允許含有粘性物質、所含
粉塵及硬質顆�！�150mg/m3、氣體溫度≤80℃、相對濕度≤100％.該系列風機具有強度高、重量
輕、不易老化、耐腐蝕性能良好、噪音低、運轉平穩等特點。是一種較為理想的通用型防腐風機。
該系列風機廣泛應用于化工、電鍍、氧化、發電廠、化驗室、線路板、環保設備等含有腐蝕性氣
體的場所。
結構形式及特點：
1．F4-72C式風機主要由葉輪，機殼，電動機等組成。支架由型材制成和風筒連接。
（一）葉輪部：由葉片和葉轂組成，均采用玻璃鋼制成。
（二）機殼部：由機殼，入風口組成，均采用玻璃鋼制成。
（三）進風口部和機殼部：采用玻璃鋼制成整體，于風機的側面，與軸向平面為曲線形狀，
有使氣體順利進入葉輪,且損失較小。
（四）電機部：采用防腐離心風機專用臥式電機，機身表面噴涂防腐漆。
2．該系列風機氣動效率高，噪聲低，防蝕性強。
3．適用的介質溫度范圍：-20℃-80℃，介質相對濕度≤100%,，含塵量≤100mg/m3。
參數：
|
機 號 Size(NO) |
功 率 Power(KW) |
轉 速 Speed(r/min) |
流 量 volumeFlow(M3/h) |
全 壓 TotalPressure(Pa) |
|
6C |
11 |
2000 |
10522~18418 |
2147~1380 |
|
7.5 |
1800 |
9497~16576 |
1736~1116 |
|
|
5.5 |
1600 |
8442~14737 |
1370~881 |
|
|
3.0 |
1250 |
6595~11500 |
835~537 |
|
|
2.2 |
1120 |
5909~10314 |
670~431 |
|
|
2.2 |
1000 |
4605~9209 |
534~344 |
|
|
1.5 |
900 |
4749~8288 |
432~278 |
|
|
7C |
15 |
1600 |
11698~23397 |
1890~1199 |
|
11 |
1450 |
10602~21204 |
1553~948 |
|
|
7.5 |
1250 |
9140~18279 |
1151~731 |
|
|
5.5 |
1120 |
8189~16378 |
924~586 |
|
|
4 |
1000 |
7312~14623 |
736~468 |
|
|
8C |
22 |
1600 |
17643~32435 |
2478~1816 |
|
11 |
1250 |
13643~25297 |
1507~1106 |
|
|
7.5 |
1120 |
17487~22666 |
1124~887 |
|
|
7.5 |
1000 |
15614~20237 |
895~707 |
|
|
5.5 |
900 |
14052~18213 |
725~572 |
|
|
3 |
800 |
18732~16190 |
615~452 |
|
|
2.2 |
710 |
7749~14368 |
485~356 |
|
|
10C |
30 |
1120 |
31237~43722 |
1902~1505 |
|
18.5 |
1000 |
27890~39038 |
1514~1199 |
|
|
15 |
900 |
25101~31535 |
1225~970 |
|
|
11 |
800 |
22312~31230 |
967~766 |
|
|
7.5 |
710 |
19802~27717 |
761~603 |
|
|
5.5 |
630 |
17571~24594 |
599~475 |
|
|
4 |
560 |
15618~21861 |
473~375 |
|
|
3 |
500 |
13945~19519 |
377~299 |
|
|
12C |
55 |
1000 |
48195~67457 |
1859~1729 |
|
45 |
1000 |
48795~60397 |
2185~1969 |
|
|
37 |
900 |
43375~60712 |
1767~1399 |
|
|
30 |
800 |
45391~53966 |
1321~1104 |
|
|
22 |
800 |
38556~41973 |
1395~1376 |
|
|
18.5 |
710 |
34218~47895 |
1097~869 |
|
|
15 |
630 |
30362~42489 |
863~684 |
|
|
11 |
560 |
31774~37776 |
646~540 |
|
|
7.5 |
560 |
26989~29381 |
682~673 |
|
|
7.5 |
500 |
24097~33728 |
543~430 |
|
|
5.5 |
450 |
25532~30356 |
417~348 |
|
|
4 |
450 |
21687~23610 |
440~434 |
F4-72C型玻璃鋼離心風機安裝尺寸:
|
機 號 |
進風口 |
出風口 |
外型尺寸 |
安裝尺寸 |
地腳螺柱 |
|||||||||
|
D1 |
D2 |
N-Md1 |
B1 |
B3 |
B2 |
B4 |
E1 |
E2 |
E3 |
E4 |
L1 |
L2 |
8-M1*L |
|
|
6C |
600 |
680 |
10-M8 |
420 |
570 |
480 |
620 |
650 |
460 |
730 |
1210 |
1450 |
1250 |
8-M12*350 |
|
7C |
700 |
780 |
12-M10 |
490 |
620 |
560 |
680 |
760 |
540 |
820 |
1400 |
1720 |
1350 |
|
|
8C |
800 |
960 |
12-M10 |
560 |
710 |
630 |
790 |
880 |
630 |
930 |
1630 |
2030 |
1480 |
|
|
10C |
970 |
1120 |
14-M12 |
710 |
870 |
800 |
960 |
1050 |
660 |
1080 |
1980 |
2400 |
1780 |
|
|
12C |
1150 |
1370 |
14-M12 |
850 |
990 |
970 |
1150 |
1200 |
800 |
1300 |
2200 |
2520 |
1620 |
|
