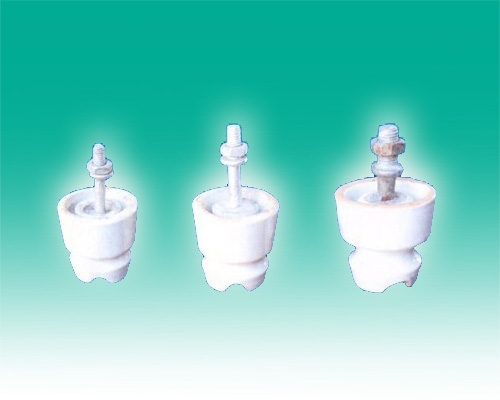

PD-ED-EX-G低壓架空電力線路瓷絕緣子祝捷

產品價格：￥（人民幣）

規格：PD-ED-EX-G

發貨地：浙江

品牌：

最小起訂量：1個

QQ洽談點擊詢價進入商鋪

上海祝捷電氣科技有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：上海祝捷電氣科技有限公司

商鋪名稱：上海祝捷電氣科技有限公司

聯系人：黃美華（小姐）

聯系手機：

固定電話：

企業郵箱：29067856@qq.com

聯系地址：浙江省溫州市樂清市白北象鎮下庠南路北

郵編：123456

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

一、概述

? 用于直流或工頻交流額定電壓低于1000V的架空電力線路中，作絕緣和固定導線用。按其結構型式分為低壓針式絕緣子、低壓蝶式絕緣子、低壓線軸式絕緣子。其安裝使用地點的周圍環境溫度為-40℃~+40℃，海拔不超過1000m。

二、技術標準

? ?JB/T 10585.1-2006 《低壓電力線路絕緣子第1部分：低壓架空電力線路絕緣子》

三、型號說明

針式：
? ?PD——低壓線路針式絕緣子；
? ?“－”后數字為形狀尺寸序數，“1”為尺寸最大的一種；
? ?T、M、W——安裝連接形式代號，T表示鐵擔直腳，M表示木擔直腳，W表示彎腳。
蝶式：
? ?ED——低壓線路蝶式絕緣子；
? ?“－”后數字為形狀尺寸序數，“1”為尺寸最大的一種。
線軸式：
? ?EX——低壓線軸式絕緣子；
? ?“－”后數字為形狀尺寸序數，“1”為尺寸最大的一種。

四、外形技術參數

低壓針式絕緣子技術參數表

產品型號	圖號	主要尺寸 ? mm										瓷件機械破壞強度不小于 kN	工頻電壓 ?不小于 kV		重量 kg
產品型號	圖號	H	H₁	h	h₁	h₂	D	d₁	d₂	R	R₁	瓷件機械破壞強度不小于 kN	干閃	濕閃	重量 kg
PD-1T	1	145	80	80	50	35	80	50	16	10	10	8	35	15	0.8
PD-1M	1	220	80	80	50	110	80	50	16	10	10	8	35	15	0.92
PD-2T	1	125	69	66	45	35	70	44	12	8	8	5	30	12
PD-2M	1	195	69	66	45	105	70	44	12	8	8	5	30	12
PD-2W	2	155	72	66	45	55	70	44	12	8	8	5	30	12

低壓蝶式絕緣子技術參數表

產品型號	圖號	主要尺寸 ? mm							瓷件機械破壞強度不小于 ?kN	工頻電壓不小于 kV		重量 kg
產品型號	圖號	H	h	D	d	d₁	d₂	R	瓷件機械破壞強度不小于 ?kN	干閃	濕閃	重量 kg
ED-1	3	90	46	100	95	50	22	12	12	22	10	0.8
ED-2	3	75	38	80	75	42	20	10	10	18	9	0.5
ED-3	3	65	34	70	65	36	16	8	8	16	7	0.25
ED-4	3	50	26	60	55	30	16	6	5	14	6
