寸金耐震MCZ-300KN錨桿測力計使用說明

MCZ-300KN錨索測力計廠家 寸金錨桿測力計價格 2020年錨索錨桿測力計價格

一、MCZ-300KN錨桿測力計說明：

錨桿測力計是測定錨桿受力變化的儀器，通過測量液壓枕油壓確定錨桿尾部承受的載荷。通過對錨桿的監測，以便對錨桿支護質量進行監控，從而達到對巷道圍巖應力的監控。

二、MCZ-300KN錨桿測力計技術參數：

工作壓力：0～60MPa；

分辨率：0.1MPa；

工作液：3#黃油；

中心孔：28mm；

內徑：80mm；

外徑：100mm；

重量：2.3Kg。

三、MCZ-300KN錨桿測力計工作原理：

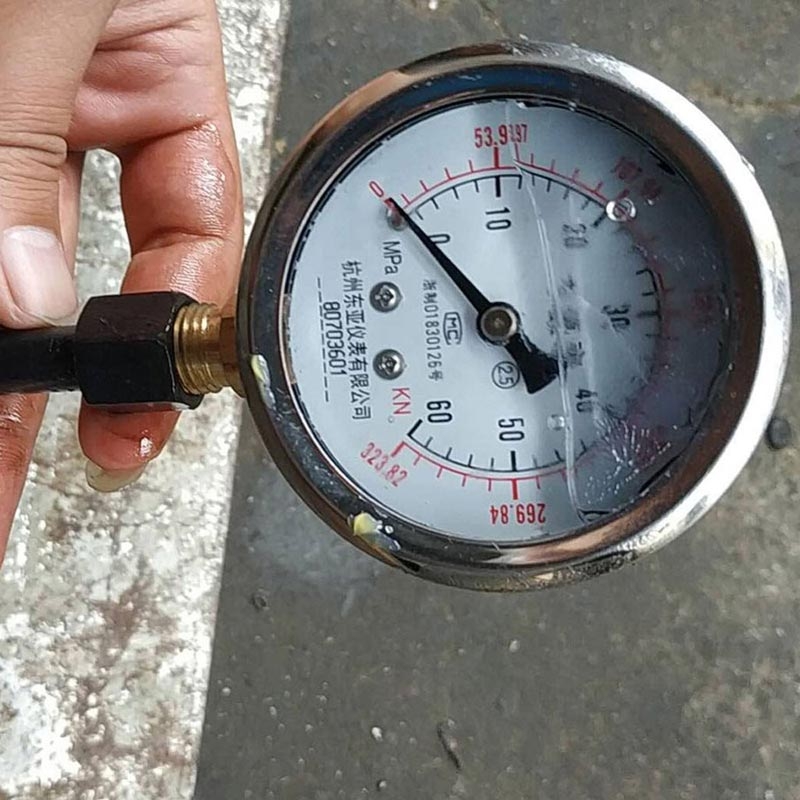

將液壓枕置于錨桿托板下方，錨桿受力擠壓托板，托板將壓力傳遞到液壓枕上，引起液壓枕內油壓增加，壓力表讀出壓力值。經過簡單換算，即得到錨桿尾部承受的拉力。

壓力換算：

四、MCZ-300KN錨桿測力計根據壓力F=壓強P×面積S計算（僅供參考）：

S=πr2=3.14×[（80/2）2-（28/2）2] ×10-6=4.4×10-3(m2)

1MPa時壓力： F=P×S＝106×4.4×10-3=4400N=4.4KN

得出1MPa相當于4.4KN，合0.44T
