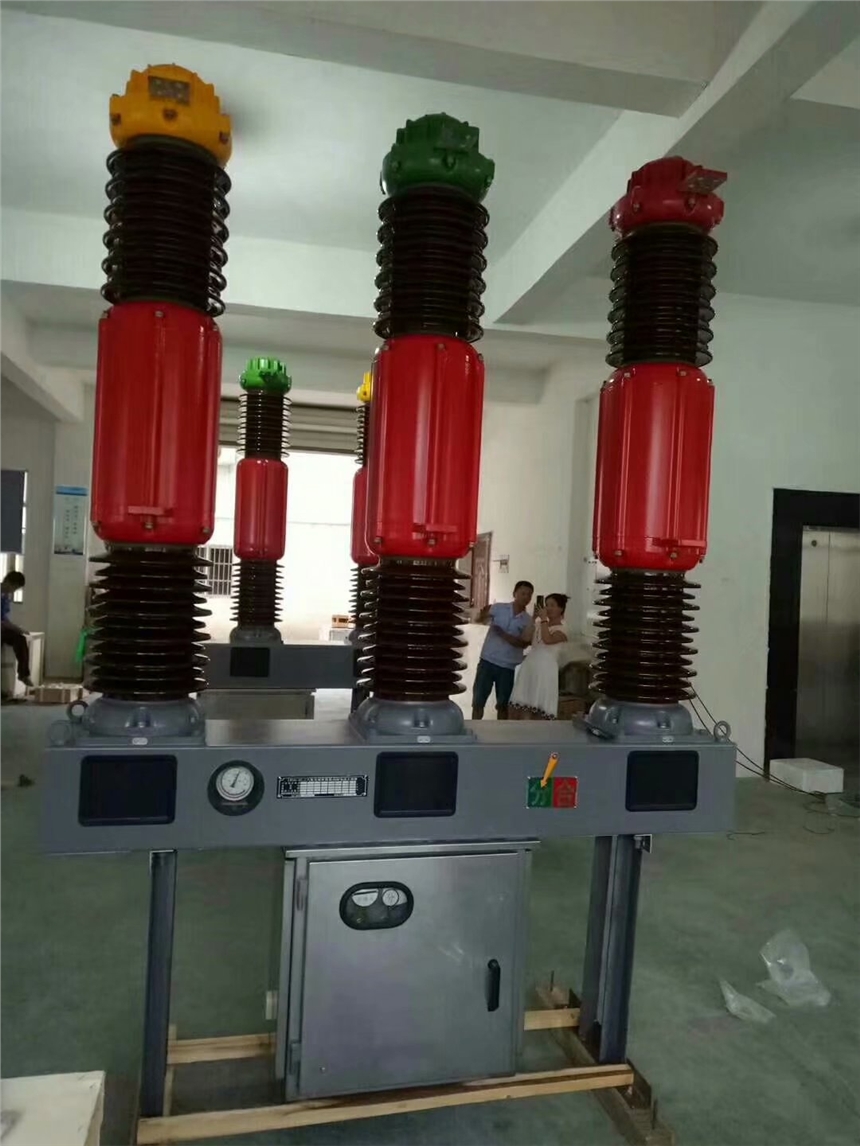

廠家批發戶外六氟化硫高壓斷路器LW36-40·5/1600-25祝捷

產品價格：￥（人民幣）

規格：LW36-40·5/1600-25

發貨地：浙江

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海祝捷電氣科技有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：上海祝捷電氣科技有限公司

商鋪名稱：上海祝捷電氣科技有限公司

聯系人：黃美華（小姐）

聯系手機：

固定電話：

企業郵箱：29067856@qq.com

聯系地址：浙江省溫州市樂清市白北象鎮下庠南路北

郵編：123456

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

LW36-40.5，LW36-72.5，LW36-126，六氟化硫斷路器

LW36-35，LW36-66，LW36-110，SF6高壓斷路器

LW36-40.5型戶外高壓六氟化硫路器是三相交流50赫茲的戶外高壓電氣設備；適用于40.5kV輸配電系統的控制和保護；也可用于聯絡斷路器及開合電容器組的場合；并可內附電流互感器供測量與保護用。LW34-40.5型斷路器配用CT14型彈簧操動機構。斷路器符合國家標準GB1984-1989《交流高壓斷路器》和國際電工委員會標準IEC60056：1987《高壓交流斷路器》的要求。斷路器的主要特點:開斷性能優良，采用壓氣式滅弧室，燃弧時間短，電壽命長，在額定電壓下連續開斷25千安20次不檢修，不更換六氟化硫氣體；絕緣可靠，氣壓在零表壓時可耐受40.5KV10分鐘；機械可靠性高，合閘能力強，能頻繁操作；開合電容器組電流400安無重燃；切空長線25、50公里無重燃；結構簡單、體積小，不檢修周期長。

2.使用環境條件:
海拔高度：不超過2500米；
高原型4000米；
環境溫度：-30℃—+40℃（特殊要求-40℃—+40℃）；
相對濕度：日平均不大于95?%，月平均不大于90?%（25℃）；
風速：不大于35米?/?秒；
污穢等級為III級；
瓷套爬距為1050mm（1320mm）（公稱爬電比距不低于25?mm?/?kV）。
日照：0.1w/cm2；
覆冰：10mmMAX
地震條件：垂直加速度0.3g；
水平加速度0.15gmax沒有易燃物質、爆炸危險、化學腐蝕及劇烈振動的場合。

3.主要技術參數
序號?名?稱?單?位?數?據?
1???額定電壓?kV?40.5?
2???最高電壓?kV?40.5?
3???額定絕
緣水平?雷電沖擊耐壓（全波峰值）?kV?200*/215斷口注：標準化185?kV?
工頻耐壓（1分鐘）?kV?95/118斷口?
4???額定電流?A?1600/2000?1600/2000/2500/3150?
5???機械壽命?次?5000?
6???六氟化硫氣體額定壓力（20℃時表壓）?MPa?0.40?0.50?
7???閉鎖壓力（20℃時表壓）?MPa?0.3?0.40?
8???最抵使用環境溫度?℃?-40?-30?
9????額定短路開斷電流?kV?20?25?25?31.5?
10???額定短路關合電流（峰值）?kV?50?63?63?80?
11???額定短時耐受電流（熱穩定電流）?kV?20?25?25?31.5?
12???額定峰值耐受電流（動穩定電流）?kV?50?63?63?80?
13???額定失步開斷電流?kV?5?6.3?6.3?8?
14???額定短路開斷電流下的累計開斷次數?次?20?
15???額定短路持續時間?S?4?
16???合閘時間（額定操作電壓下）?S?≤0.1?
17???分閘時間（額定操作電壓下）?S?≤0.06?
18???額定操作順序?分-03s—合分-180s—合分?
19???額定開合單個電容器組電流?A?400?
20???年漏氣率?%?/?年?≤1?
21???六氟化硫氣體水份含量（20℃時）?uL/L?≤150?
22???配CT14型彈簧操動機構的額定操作電壓?AC/DC:380/220V/110V?
合閘線圈、分閘線圈電壓?V?交流：220?380
直流：48?110?220?
儲能電機電壓?V?交流：220
直流：220/110?
23???六氟化硫氣體重量?Kg?5?
24???斷路器（包括操動機構）重量?kg?1000?
