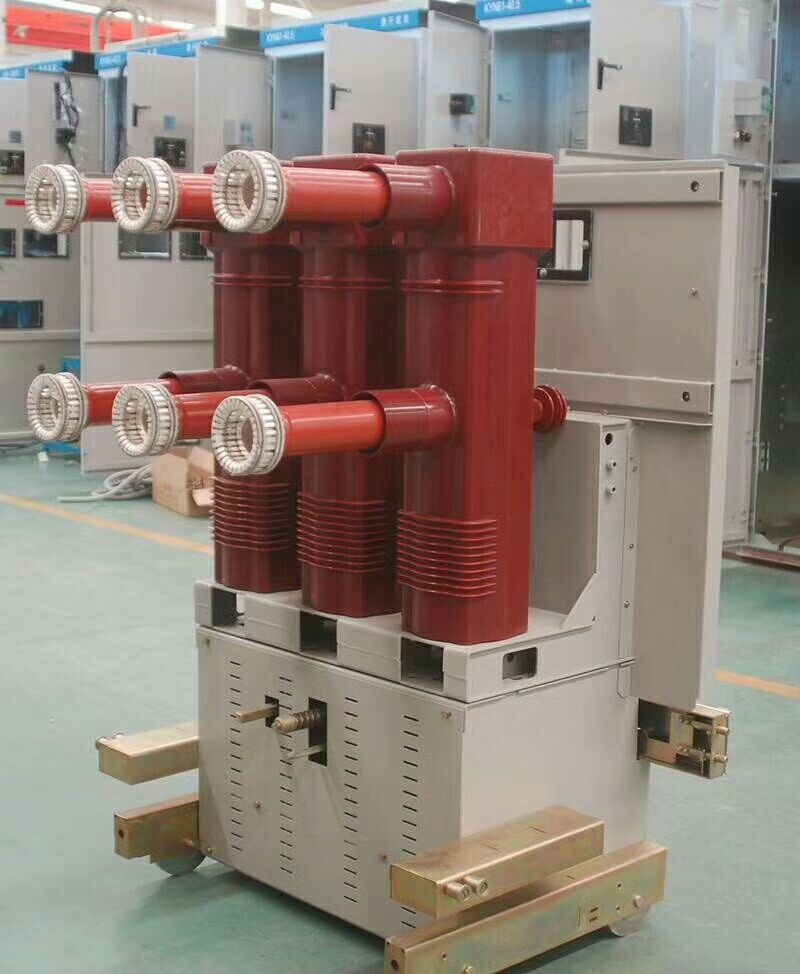

ZN85-40.5戶內真空斷路器是本公司設計并生產的。 本產品適用于額定電壓40.5kV，三相交流50Hz的戶內高壓設備，可供工礦企業、 發電廠及變電站作為分合負荷電流、 過載電流、 短路電流之用，并適用于頻繁操作場合。

使用環境條件

海拔高度：不超過2000米；

環境溫度：上限為+40℃，下限為-15℃；

相對濕度：日平均值不大于90%，月平均值不大于90%；

地震烈度：不超過8度；沒有火災爆炸危險，沒有劇烈震動及化學腐蝕等嚴重污穢的場所。

超出上述環境條件時，請用戶與制造廠共同協商。

結構特點

斷路器采用滅弧室在上，機構在下的整體布置的結構，利于調試。

采用空氣與有機材料復合絕緣結構，設計緊湊，重量輕。

可配美國Cutler-Hammer公司的真空滅弧室和國產ZMD真空滅弧室，兩種滅弧室采用縱磁場滅弧，低截流，非對稱開斷性能好。

簡單的彈簧操作機構，10000次操作免維護。

絲杠推進機構，省力、平穩、自鎖性能好。

型號及含義

ZN85-40.5永磁斷路器產品型號有

ZN85-40.5/1250-25,ZN85-40.5/1250-31.5

ZN85-40.5/1600-25,ZN85-40.5/1600-31.5

ZN85-40.5/2000-25,ZN85-40.5/2000-31.5

主要技術參數

外形及安裝尺寸
