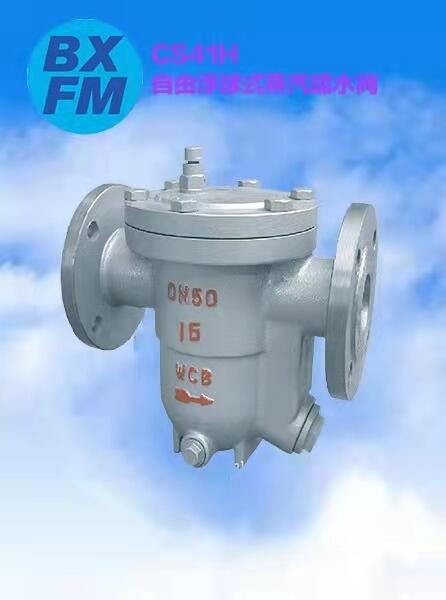

自由浮球式蒸汽疏水閥CS41H、CS11H:由本廠自主研發生產的【自由浮球式蒸汽疏水閥】質量可靠、售后服務完善�！鹤杂筛∏蚴秸羝杷y』適用于各種輕重工業及樓宇管道。【自由浮球式蒸汽疏水閥】應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
|
產品名稱 |
自由浮球式蒸汽疏水閥 |
|
產品型號 |
CS41H、CS41W、CS11H |
|
公稱通徑 |
DN15～DN150 |
|
壓力范圍 |
PN10-PN100 |
|
閥體材質 |
鑄鋼，不銹鋼 |
【疏水閥】是用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。當使用和利用蒸汽的設備只需要蒸汽，在這種設備內肯定會產生凝結水，凝結水則成為有害的流體，同時還混入了空氣和其他不可凝氣體，成為引起設備產生故障和降低性能的原因。在這種情況下，【疏水閥】***重要的功能有以下三個方面：(1)能迅速排除產生的凝結水。(2)防止蒸汽泄漏。(3)排除空氣及其他不可凝氣體。
詳細資料：
疏水閥是自動閥門，尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。工作原理：本產品根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽作用。其結構特點：1、能連續排水、***、排水量大、漏水量小。2、能排連續飽和水，至使設備凝結水帶滯存量較少、升溫快、加熱溫度穩定。3、有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。
自由浮球式蒸汽疏水閥CS41H、CS11H主要零部件材料：
|
主要零件 |
材料 |
|
閥體 |
碳鋼 |
|
閥蓋 |
碳鋼 |
|
閥座 |
不銹鋼 |
|
過濾器 |
不銹鋼 |
CS11H自由浮球式蒸汽疏水閥主要連接尺寸：
|
尺寸 |
型號 |
CS11H-16C |
|||||
|
口徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
L |
150 |
150 |
150 |
270 |
280 |
290 |
|
|
H |
195 |
195 |
195 |
250 |
290 |
300 |
|
|
H1 |
103 |
103 |
103 |
108 |
108 |
108 |
|
CS41H自由浮球式蒸汽疏水閥主要連接尺寸：
|
產品型號 |
口徑 |
尺寸 |
|||||||
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-Φd |
|
|
CS41H-16/25/40C-B |
15 |
195 |
195 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
|
20 |
195 |
200 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
|
|
25 |
215 |
225 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
|
|
CS41H-16/25/40C-D |
25 |
270 |
245 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
|
32 |
270 |
250 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
|
|
40 |
280 |
290 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
|
|
50 |
290 |
300 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
|
|
CS41H-16/25C-F |
50 |
410 |
380 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
|
65 |
410 |
380 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
|
|
80 |
430 |
420 |
195 |
160 |
135 |
20 |
3 |
8-Φ18 |
|
|
100 |
430 |
440 |
215 |
180 |
155 |
20 |
3 |
8-Φ18 |
|
|
125 |
480 |
510 |
245 |
210 |
185 |
22 |
3 |
8-Φ18 |
|
|
150 |
480 |
510 |
280 |
240 |
210 |
24 |
3 |
8-Φ23 |
|
