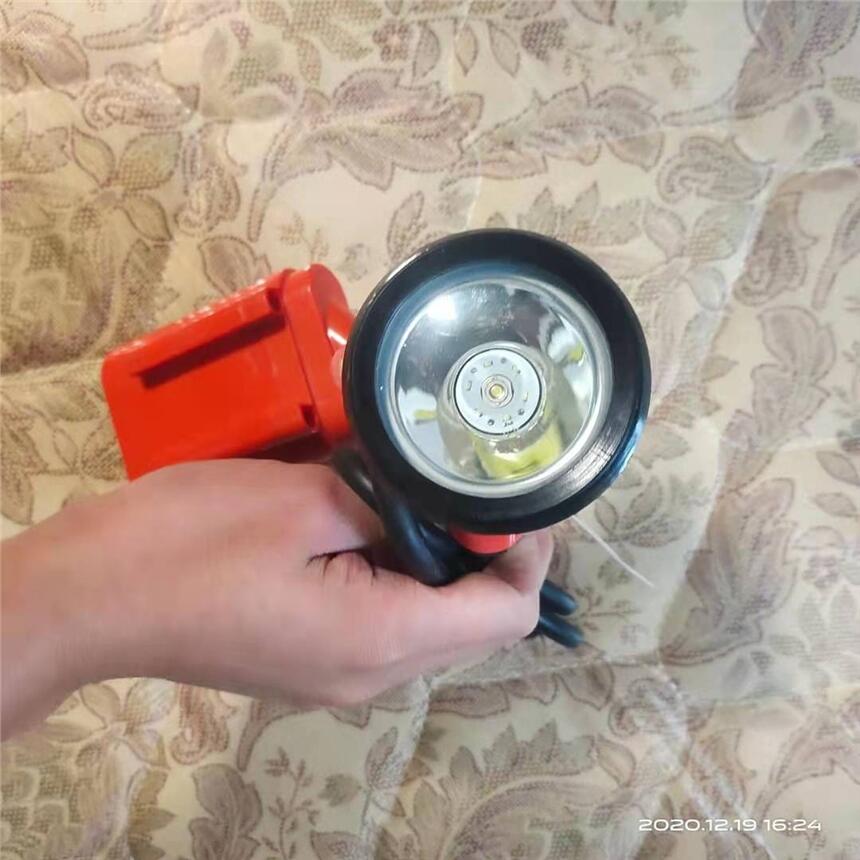

防爆鋰電礦燈KL4/5/煤礦防6LM頭戴頭燈充電防水LED高亮度井下礦帽燈
|
產品名稱 |
KL4LM(A)型礦燈 |
KL5LM(A)型礦燈 |
KL6LM(A)型礦燈 |
|
額定容量 |
4Ah |
5Ah |
6Ah |
|
主光源額定電流(A) |
0.15 |
0.15 |
0.2 |
|
輔助主光源額定電流(A) |
0.06 |
0.07 |
0.07 |
|
主光源連續照明 |
20小時 |
25小時 |
30小時 |
|
輔助光源連續照明 |
50小時 |
60小時 |
72小時 |
|
外形尺寸 |
6.8*3.3*10cm |
6.8*3.3*10cm |
8*3.3*11 |
一. KL4LM（A）型礦燈簡介特點及用途：
KL4LM（A）型LED鋰電礦燈（以下簡稱礦燈）采用功率型LED發光管做主、輔光源，壽命可達3萬小時以上。燈頭開關采用輕觸式電子開關，密封性好、使用方便。礦燈內置微處理器控制芯片，智能管理充、放電過程，具有多種保護功能，適合在各類礦燈充電設備上充電。電源采用安全環保型錳酸鋰電池組，無記憶、免維護，安全可靠。
本礦燈適用于存在易燃、易爆可燃性氣體混合物的環境中做移動照明使用。
二. KL4LM（A）型礦燈主要技術指標
|
項目 |
技術指標 |
||
|
電池類型 |
錳酸鋰 |
||
|
額定容量 |
4Ah |
||
|
額定電壓 |
3.7V |
||
|
點燈時間 |
＞11h |
||
|
主光源 |
工作電流 |
＜0.22A |
|
|
壽命 |
＞30000h |
||
|
照度 （距燈1m） |
點燈開始 |
＞1500 lx |
|
|
點燈11h后 |
＞800 lx |
||
|
輔助光源 |
0.4W |
||
|
礦燈壽命 |
＞2年 |
||
|
充電電壓 |
(5-8)V |
||
|
充電時間 |
＜10h |
||
|
防爆型式 |
Exs I |
||
|
放護等級 |
IP54 |
||
|
電池盒外形尺寸 |
105×30×120 mm |
||
|
重量 |
＜0.7kg |
||
三. KL4LM（A）型礦燈成套性
KL5LM（A）礦燈說明:
1. 概述
1.1 產品特點
1.1.1 KL5LM（A）礦燈是按照GB7957－2003《礦用安全性能通用要求》標準，選用LED光源和錳酸鋰離子蓄電池設計制造的一種環保新型礦燈。該礦燈具有體積小、重量輕、壽命長、無污染、免維護、用電省和安全等優點。
1.1.2 該礦燈選用新型LED光源，礦燈使用壽命期內不必更換光源。LED光源輸入端采用恒流驅動裝置，使LED的工作電流不隨電池端電壓變化而變化，從而使點燈開始和點燈11小時的照度基本保持不變。
1.1.3 該礦燈燈頭內裝有兩組LED光源及其驅動電路，一個主光源，5個輔光源，主光源損壞時，能用輔助光源照明；當工作時間超出預定時間，用主光源無法滿足照明時，可用輔助光源照明。
1.1.4該礦燈選用錳酸鋰離子電池為電源并在電池組輸出端裝有過放電、過電流、短路保護電路，提高的礦燈的安全、可靠性。
1.1.5燈頭內裝有充電控制電路，可直接用鉛酸礦燈充電架充電，不需要新增鋰電池充電架，使用非常方便。同時充電控制電路對電池組還具有過充電、過電流等保護功能。
1.2產品執行標準
GB7957－2003《礦用安全性能通用要求》、MT927-2004《KL型礦燈》、Q/BS 03 -2008《KL型礦燈》。
1.3產品防爆型式：防爆特殊型；防爆標志：ExsI。
1.4 適用范圍
KL5LM（A）礦燈主要用于煤礦井下照明。
1.5使用環境條件
1.5.1環境溫度：-10～40℃
1.5.2相對濕度 ≤95%
1.6 型號的組成及代表意義
產品型號按MT/T154.6的規定編制，型號意義如下：
K L 5 L M （A）
修改序號
免維護
LED光源
蓄電池額定容量5Ah
鋰離子蓄電池
礦燈
2. 產品結構
KL5LM（A）礦燈由三部分組成：燈頭（含開關、LED光源及其恒流驅動電路、光反射器和充電控制器）、電纜（二芯）、電池組（含錳酸鋰離子蓄電池和保護電路）。
燈頭上設有控制開關，按動開關可分別點亮主光源或輔助光源。
3. 主要技術參數
KL5LM（A）礦燈基本參數見下表。
序號 參數 單位 數據
1 額定電壓 V 3.7
2 額定容量 Ah 5
3 點燈時間 h ≥11
4 LED光源 額定電壓 V 3.7
額定電流 A 0.20
5 主光源照度 點燈開始 Lx ≥1000
點燈11時后 Lx ≥500
6 LED輔助光源 額定電壓 V 3.7
額定電流 A 0.06
7 電池循環壽命 次 ≥500
8 全燈重量 kg ≤0.6
4. 使用方法
4.1 充電
4.1.1完全放電后, 充電時間約9小時。
4.1.2本產品采用穩壓型充電架充電，充電架應符合MT68-2002《礦燈充電架》的規定。充電時將礦燈充電架輸出電壓范圍調整在5V～7V之間，充電電流不超過1A。
4.1.3將燈頭充電插頭孔插入充電架的充電插頭上，順時針旋轉180°，使燈頭充電螺釘與充電架上的彈簧片接觸良好，此時礦燈燈頭內紅色指示燈亮，同時充電電流表頭有指示，表示充電網絡正常（充電電流為0.75-0.85A）。當礦燈電量充足時，礦燈燈頭內紅色指示燈自動轉換為綠色指示燈，同時對應的表頭電流顯示值低于0.1A以下，則表示充電結束。取下即可使用。
4.1.4礦燈為半荷電出廠，在使用前進行補充電。
4.1.5若連續長時間不使用，請從充電架上取下。
4.2使用
4.2.1礦燈可持續放電或間歇放電。開關為按鍵式循環檔位，由“主光源開→主光源關→輔光源開→關斷”依次循環。
4.2.2礦燈主光源額定工作電流為200mA,可放電11小時以上。若工作時間超過11小時，請及時使用輔助光源工作，以延長使用時間。
4.2.3礦燈設有放電控制裝置，在正常使用條件下，電池不會造成過放電，當電池放電到終止電壓3.0V時，保護裝置動作，切斷放電電路，光源會熄滅，應充電后才能使用。
4.2.4礦燈短路時，保護裝置會在15ms內切斷回路，故障排除后，按動開關即可恢復。
5.故障分析及排除
本產品一般不需要維修，如出現故障應由專業維修人員進行維修或聯系本公司人員進行維修。
故障現象 原因分析 排除方法 備注
照度不足 電池虧電 補充電
點燈時間不夠 充電不足 檢查充電架
補充電
電池達到壽命 更換礦燈
光源忽明忽暗 線路板接觸不良 查找故障點并排除 專業人員操作
6．運輸、貯存要求
6.1運輸
礦燈在運輸過程中不許受劇烈機械沖擊和曝曬雨淋,不得倒置,嚴防摔擲、翻滾、重壓。
6.2 貯存
礦燈應貯存在環境溫度（0～40）℃，干燥、清潔及通風良好、無腐蝕性介質的倉庫內，應遠離火源及熱源。
7.開箱及檢查
7.1對照裝箱單檢查箱內物品是否齊全
7.2檢查礦燈各部位是否有松動現象,產品外觀是否良好，按動開關，礦燈應能點亮。
8.注意事項
8.1使用前應詳細閱讀使用說明書,以免發生意外或電池損壞。
8.2本產品為免維護產品,一般不需要維修。如維修請與本公司聯系。維修時不允許更改電子線路、更換元器件、更改參數。
8.3礦燈使用前應認真檢查,使用中若發現異�，F象,請與我公司聯系。
8.4 請在礦燈蓄電池壽命期內使用，關鍵零部件損壞或蓄電池達到壽命應即時更換。
9.安全警示
9.1缺少零件的礦燈嚴禁井下使用。
9.2礦燈的維護、維修、充電工作必須在地面進行。
9.3嚴禁摔打礦燈。
9.4嚴禁在井下拆卸礦燈或零部件；嚴禁隨意改動電路及其電子元器件型號規格。
9.5嚴禁將礦燈用于其他用途，如抽煙、放炮等。
9.6嚴禁將礦燈靠近或投入火源中。
9.7若更換礦燈保護器或電纜，必須采用相同型號且在安標有效期內的產品,保護器應符合MT/T395標準要求，電纜應符合MT818.10標準要求；
9.8礦燈若出現故障，上井后應立即維修，存在故障的礦燈不能下井。
9.9報廢礦燈應集中管理，由專業單位或礦燈生產單位回收處理。
10.成套性
1.KL5LM(A)礦燈 1盞 2.質量合格證 1份
3.使用說明書 1份（箱） 4.產品質量保 1份
5.售后服務承諾書 1份
